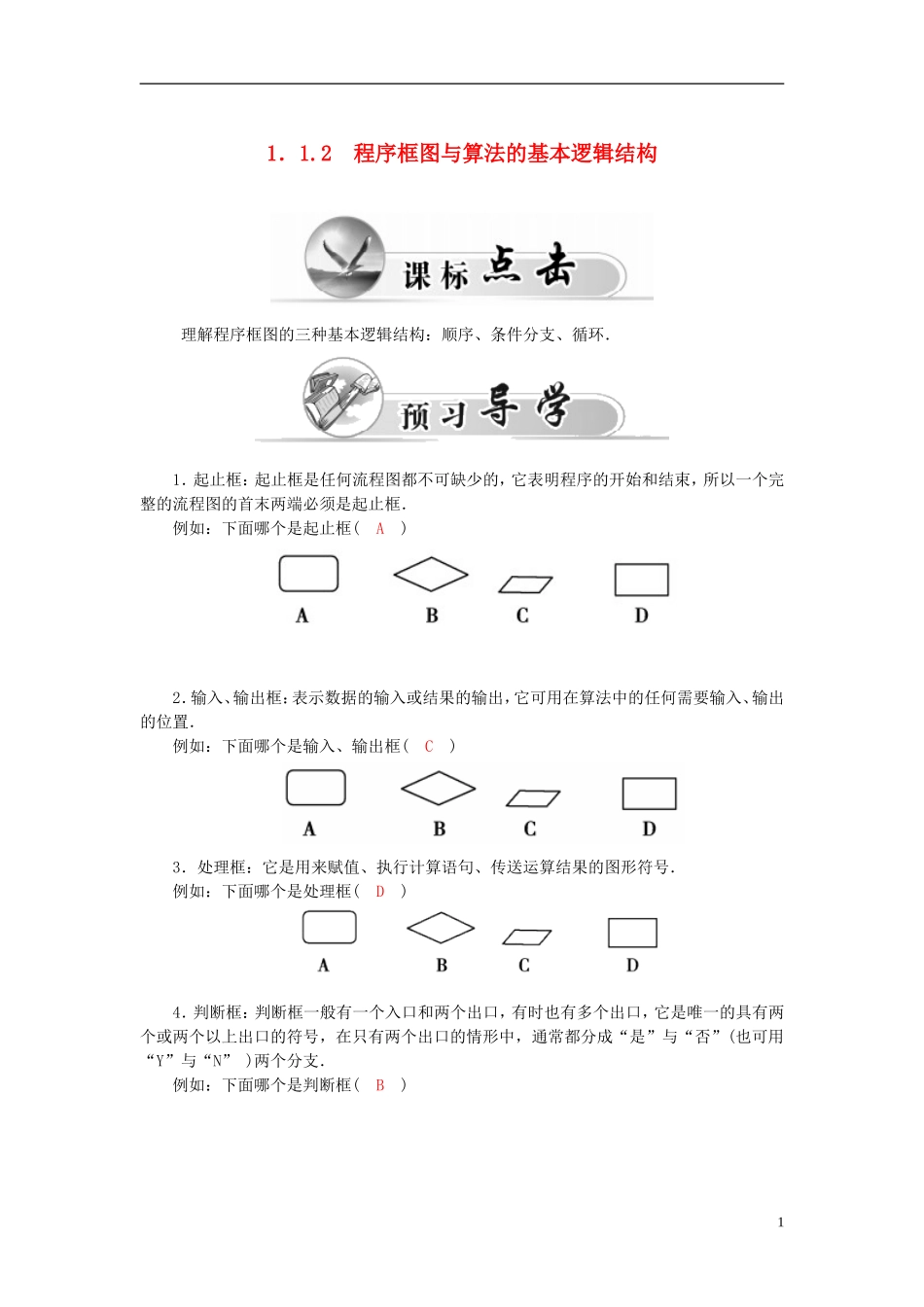

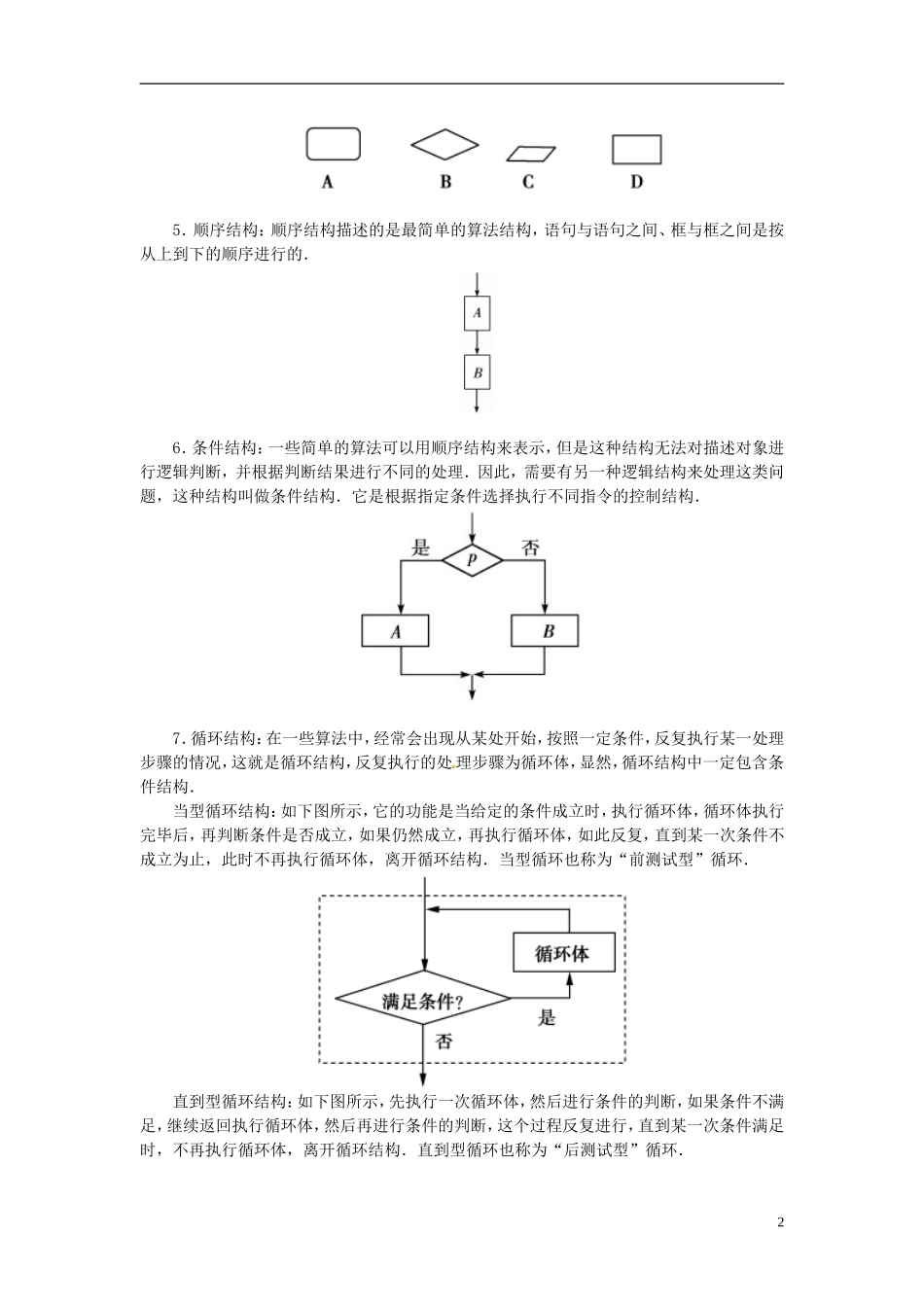

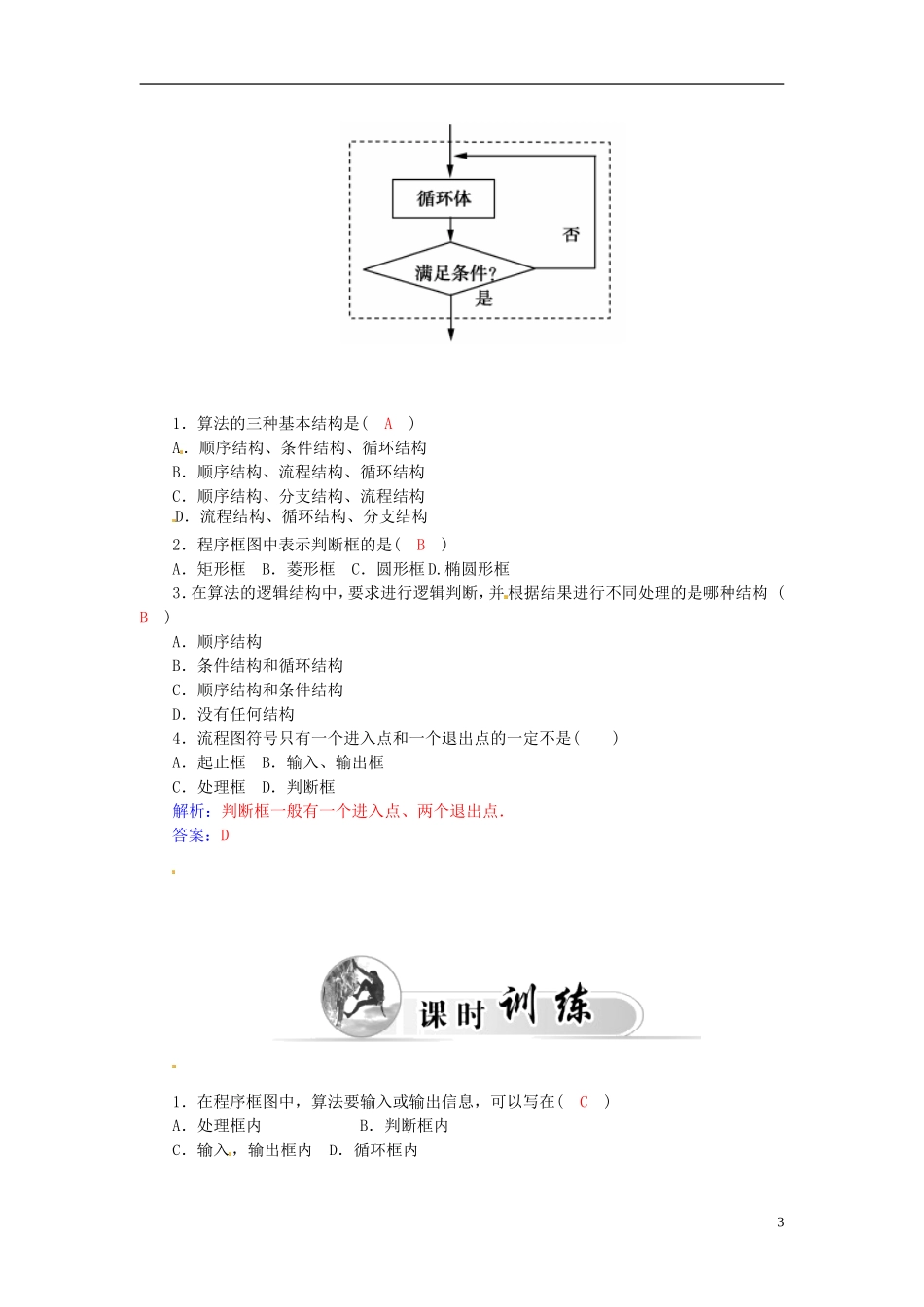

1.1.2程序框图与算法的基本逻辑结构理解程序框图的三种基本逻辑结构:顺序、条件分支、循环.1.起止框:起止框是任何流程图都不可缺少的,它表明程序的开始和结束,所以一个完整的流程图的首末两端必须是起止框.例如:下面哪个是起止框(A)2.输入、输出框:表示数据的输入或结果的输出,它可用在算法中的任何需要输入、输出的位置.例如:下面哪个是输入、输出框(C)3.处理框:它是用来赋值、执行计算语句、传送运算结果的图形符号.例如:下面哪个是处理框(D)4.判断框:判断框一般有一个入口和两个出口,有时也有多个出口,它是唯一的具有两个或两个以上出口的符号,在只有两个出口的情形中,通常都分成“是”与“否”(也可用“Y”与“N”)两个分支.例如:下面哪个是判断框(B)15.顺序结构:顺序结构描述的是最简单的算法结构,语句与语句之间、框与框之间是按从上到下的顺序进行的.6.条件结构:一些简单的算法可以用顺序结构来表示,但是这种结构无法对描述对象进行逻辑判断,并根据判断结果进行不同的处理.因此,需要有另一种逻辑结构来处理这类问题,这种结构叫做条件结构.它是根据指定条件选择执行不同指令的控制结构.7.循环结构:在一些算法中,经常会出现从某处开始,按照一定条件,反复执行某一处理步骤的情况,这就是循环结构,反复执行的处理步骤为循环体,显然,循环结构中一定包含条件结构.当型循环结构:如下图所示,它的功能是当给定的条件成立时,执行循环体,循环体执行完毕后,再判断条件是否成立,如果仍然成立,再执行循环体,如此反复,直到某一次条件不成立为止,此时不再执行循环体,离开循环结构.当型循环也称为“前测试型”循环.直到型循环结构:如下图所示,先执行一次循环体,然后进行条件的判断,如果条件不满足,继续返回执行循环体,然后再进行条件的判断,这个过程反复进行,直到某一次条件满足时,不再执行循环体,离开循环结构.直到型循环也称为“后测试型”循环.21.算法的三种基本结构是(A)A.顺序结构、条件结构、循环结构B.顺序结构、流程结构、循环结构C.顺序结构、分支结构、流程结构D.流程结构、循环结构、分支结构2.程序框图中表示判断框的是(B)A.矩形框B.菱形框C.圆形框D.椭圆形框3.在算法的逻辑结构中,要求进行逻辑判断,并根据结果进行不同处理的是哪种结构(B)A.顺序结构B.条件结构和循环结构C.顺序结构和条件结构D.没有任何结构4.流程图符号只有一个进入点和一个退出点的一定不是()A.起止框B.输入、输出框C.处理框D.判断框解析:判断框一般有一个进入点、两个退出点.答案:D1.在程序框图中,算法要输入或输出信息,可以写在(C)A.处理框内B.判断框内C.输入,输出框内D.循环框内32.如果一个算法的程序框图中有,则表示该算法中一定有哪种逻辑结构()A.循环结构和条件结构B.条件结构C.循环结构D.顺序结构和循环结构解析:因为该程序框图含有判断框,所以一定含有条件结构.答案:B3.(2014·湖南高考)执行如图所示的程序框图,如果输入的t∈[-2,2],则输出的S属于()A.[-6,-2]B.[-5,-1]C.[-4,5]D.[-3,6]解析:当t∈[-2,0)时,运行程序如下:t=2t2+1∈(1,9];S=t-3∈(-2,6),当t∈[0,2]时,S=t-3∈[-3,-1],则S∈(-2,6]∪[-3,-1]=[-3,6],故选D.答案:D4.如图所示的程序框图的运行结果是()A.B.C.D.3解析:根据程序框图的意义可知在当a=2,b=4时,S=+=,故输出.答案:C5.阅读如图所示的程序框图,若输入的a、b、c分别是21、32、75,则输出的a、b、c分别是(A)4A.75、21、32B.21、32、75C.32、21、75D.75、32、216.下图中所示的是一个算法的流程图,已知a1=3,输出的b=7,则a2的值是________.答案:117.阅读如图所示的程序框图,回答下面的问题:(1)框图①中x=4的含义是什么?(2)框图②中y1=x3+2x+3的含义是什么?(3)框图④中y2=x3+2x+3的含义是什么?5分析:分清各图框的功能,仔细分析各图框内的内容以及图框之间的关系可得解.解析:(1)图框①的功能是赋值,x=4表示将4赋给变量x.(2)图框②中y1=x3+2x+3的含义:该图框是...
