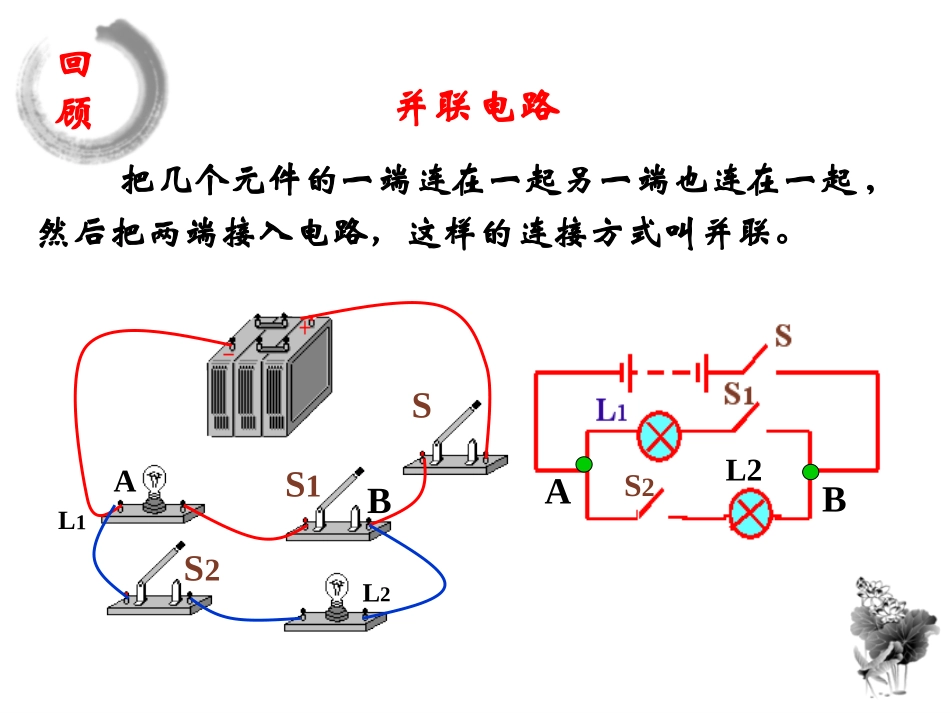

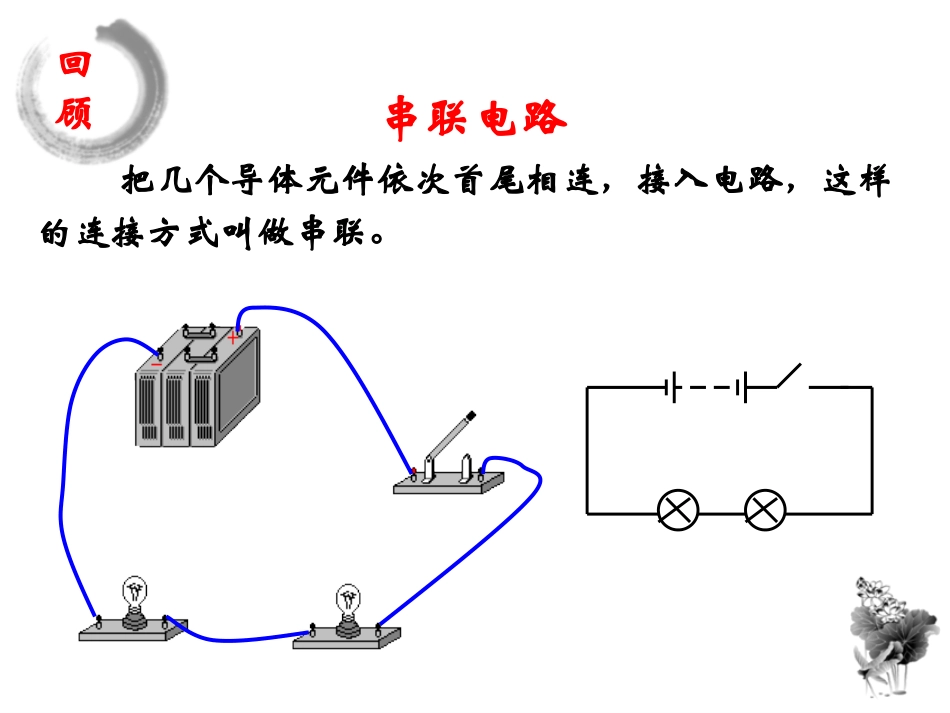

2.4串联电路与并联电路豫章串联电路把几个导体元件依次首尾相连，接入电路，这样的连接方式叫做串联。回顾并联电路把几个元件的一端连在一起另一端也连在一起,然后把两端接入电路，这样的连接方式叫并联。SS1L1S2L2ABL2S2AB回顾家中的用电器是如何连接的？为什么？ABCD例1.如图所示的四个电路图中，与左边的实物图对应的是()病床1病床2病床3×××例2.某医院要安装一种呼唤电铃，使各病床上的病人均可单独传呼。只要一按床头的开关值班室的电铃就响，且与该病床相应的指示灯同时也亮；请你设计一个三人病房能满足要求的电路。I0=I1=I2=I3串联电路各处的电流相同2.并联电路:并联电路的总电流等于各支路的电流之和01231.串联电路:I0=I1+I2+I3+…0123一.串联电路和并联电路的电流U03=U01+U12+U23③结论:串联电路两端的总电压等于各部分电路电压之和0123U01=φ0－φ1①各点的电势与各点之间的电势差有什么关系?U12=φ1－φ2U23=φ2－φ3②比较电压关系?U03=φ0－φ3二.串联电路和并联电路的电压1.串联电路:U=U1=U2=U3并联电路的总电压与各支路的电压相等1.串联电路两端的总电压等于各部分电路电压之和2.并联电路:0123456①比较0、1、2、3点的电势关系?②比较4、5、6点的电势关系?③比较电压关系?Uφ0=φ1=φ2=φ3φ4=φ5=φ6二、串联电路和并联电路的电压串联电路的总电阻等于各部分电路电阻之和1.串联电路:12UUU12UUUIII1212UUUIII12RRR讨论：多个电阻串联呢？12nRRRRR1R2UU1U2I三.串联电路和并联电路的电阻1.串联电路:12nRRRR2.并联电路:UR2R1II1I212III12IIIUUU1212IIIUUU12111RRR讨论：多个电阻并联呢？121111nRRRR并联电路的总电阻的倒数等于各支路电阻的倒数之和三.串联电路和并联电路的电阻②n个相同电阻(R1)串联或并联，其总电阻R=？③不同阻值的电阻串联，总电阻与其中最大电阻有何关系？④不同阻值的电阻并联，总电阻与其中最小电阻有何关系？⑤并联电路中,某一电阻增大,总电阻如何变？⑥混联电路中,某一电阻增大,总电阻如何变？①R1和R2并联后R=？(若R1远大于R2，R=？)不管电路连接方式如何，只要有一个电阻增大，总电阻就增大0.40.50.3A1A2A3L3L1L2例3.如图所示，电流表A1、A2和A3的示数分别为1.2A、0.8A和0.3A，那么通过灯L1的电流是_____A,L2的电流是____A,L3的电流是_____A。22V例4.如图所示的电路中，已知R2=R4，AC间电压UAC＝15V，BD间电压UBD＝7V，则AE间UAE=______。例5.在图示电路中，U=8V不变，电容器电容C=200μF，R1R∶2=35∶，则电容器的带电量为A．1×10-3CB．1×103CC．6×10-4CD．1.6×10-3C8V12VVR1R2U例6.在图所示的电路中，电压U=12伏，Rl是5欧，R2是10欧，当R1的滑动触点滑动时，电压表的读数将发生变化，读数的范围是______至______．例7.如图所示，AB间的电压30V，改变滑动变阻器触头的位置，可以改变CD间的电压，UCD的变化范围是A．0～10VB．0～20VC．10V～20VD．20V～30VA．空载（不接R）时，输出电压为U/2B．接上负载R时，输出电压＜U/2C．负载电阻R的阻值越大，输出电压越低D．接上负载R后，要使输出电压为U/2，滑动片P须向上移动至某一位置。例8.如图所示，是将滑动变阻器作分压器用的电路，A、B为分压器的输出端，R是负载电阻，电源电压为U保持恒定，滑动片P位于变阻器的中央，下列判断正确的是1.串联电路12nRRRR121111nRRRR2.并联电路12nIIII12nUUUU12nIIII12nUUUU
