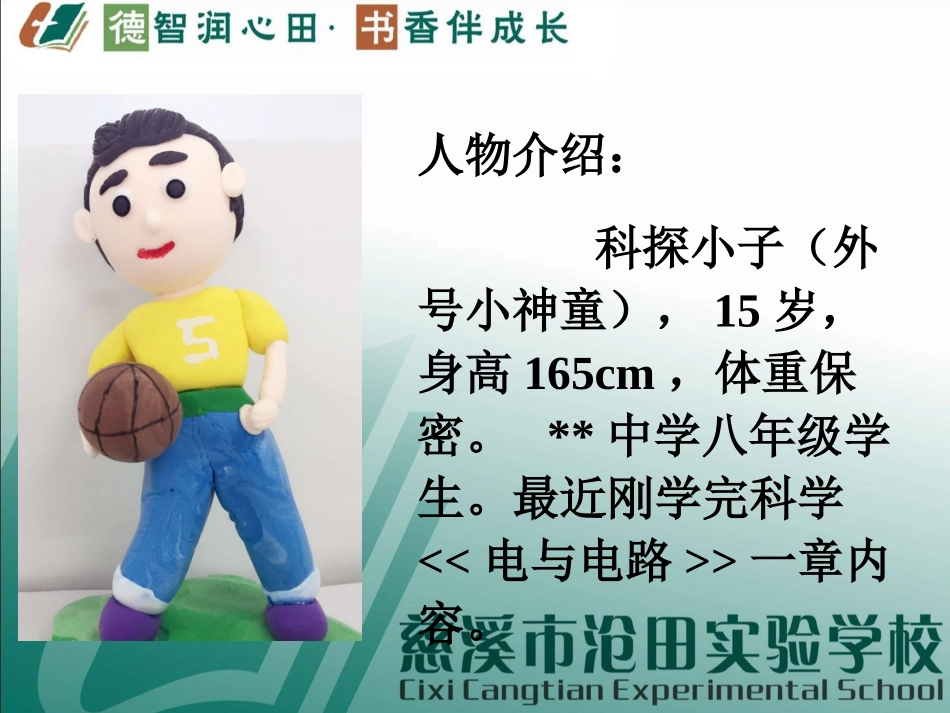

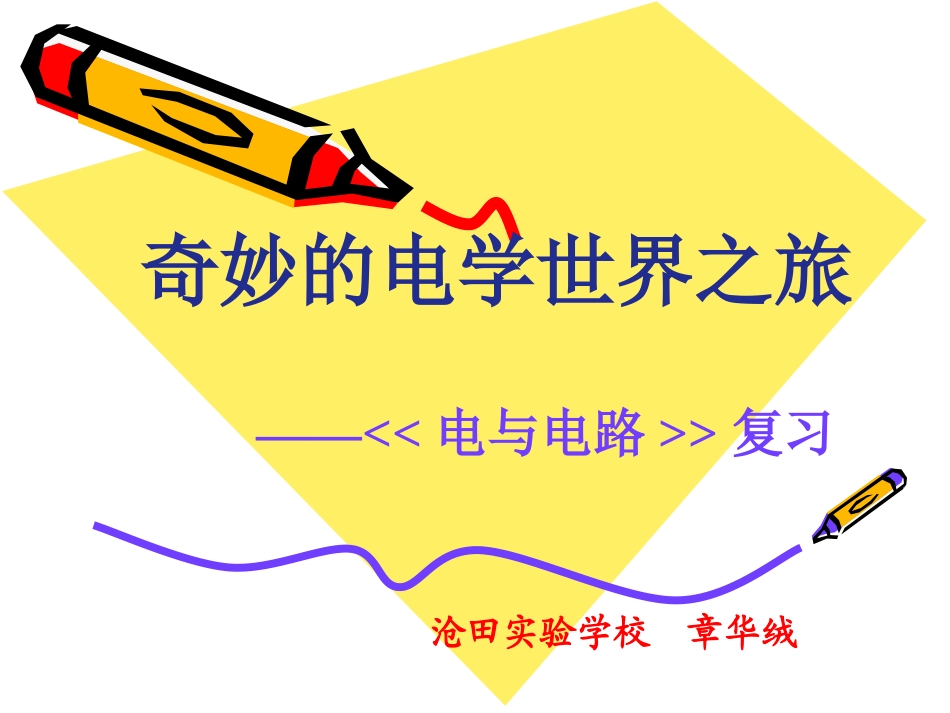

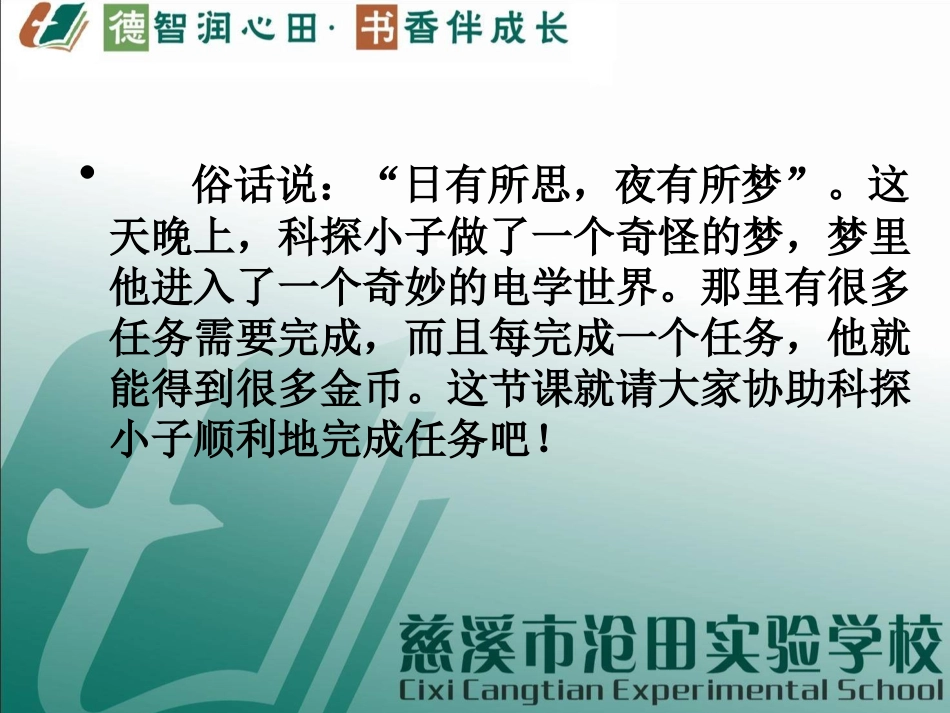

奇妙的电学世界之旅——<<电与电路>>复习沧田实验学校章华绒人物介绍：科探小子（外号小神童），15岁，身高165cm，体重保密。**中学八年级学生。最近刚学完科学<<电与电路>>一章内容。•俗话说：“日有所思，夜有所梦”。这天晚上，科探小子做了一个奇怪的梦，梦里他进入了一个奇妙的电学世界。那里有很多任务需要完成，而且每完成一个任务，他就能得到很多金币。这节课就请大家协助科探小子顺利地完成任务吧！任务菜单任务一50金币任务二100金币任务三50金币任务四100金币任务五50金币任务六100金币任务七50金币任务八100金币任务九100金币器材①小灯泡2只②开关1个③电池2节④导线若干任务一：要求：利用这些器材连接出一个简单的并联电路，让两只小灯泡亮起来。1、找出下面电路连接图中的错误和不足。甲乙丙L2L1L2L1L1L2以下是个别同学帮科探小子所连接的电路图2.某同学把两个灯泡串联后接到电源上，闭合开关后，发现灯L1比灯L2亮，下列说法中正确的是()A．通过L1的电流大B．通过L2的电流大C．L1两端的电压大D．L2两端的电压大C器材:手电筒一个要求:探究手电筒不发光的原因任务二：任务三:某实验小组在做“串联电路的电流特点”实验时，发现了一个奇怪的现象：两灯串联，开关闭合时一灯亮一灯不亮．试找出原因．任务四：某人设计了一种测量身高的电路装置，设计原理为ab是一根高2米，电阻为0.1欧/厘米的均匀直金属竿竖直放置，金属竿上引出两根无电阻导线接入电路，如下图。上端MN无电阻且可以按照人的身高上下移动。电源电压为12V，R0是限流保护电阻。将量程为（0--0.6A）的电流表接入电路，且在电流表的表盘上刻上相应的高度，将其改装成身高表。试分析：⑴如果cd为身高刻度，则c点的身高刻度（选填“大于”、“小于”或“等于”）d的身高刻度D如图，将电压表连接位置分别如下，请分析：当滑动变阻器滑片P向右移动时，电压表V与电流表A的读数将()A．V表读数减小，A表读数增大B．V表读数增大，A表读数也增大C．V表读数增大，A表读数减小D．V表读数减小，A表读数也减小•在图所示的电路中，闭合开关Ｓ，当滑动变阻器的滑片Ｐ右移动时，电压表、电流表示数的变化情况()•A．电压表、电流表示数均变大•B．电压表、电流表示数均变小•C．电压表示数变大、电流表示数变小•D．电压表示数变小、电流表示数变大Ｃ下图给出了几种电路元件，在图上用笔画线代替导线，把电路元件连接起来。要求L1与L2并联，且滑动变阻器控制通过L2的电流，S是总开关。SL1L2任务五：滑动变阻器使用注意点：•通常与用电器串联在电路中使用．•接线时接线柱应“一上一下”连接．•闭合开关前，滑片应移到阻值最大端位置．•设计一个测小灯泡电阻Ｒ的电路，说出所需器材和实验方案．（画出电路图并连接实物）任务六：要求：L1L2串联，电压表测L2两端的电压+—L1L2任务七:在“用电流表测电流”的实验中，某同学连接的电路如图所示。1、闭合开关，观察到灯泡L1和L2的发光情况是______2、针对上述现象，该电路存在的问题是_______3、请在原图上只改动一根导线，使两只电流表分别测干路和支路电流。Ｌ１Ｌ２任务八如图所示电路，电源的电压是6伏特，R2的阻值是10欧姆，通过R1的电流强度是0.4安培，求(1)通过电阻R2的电流强度。(2)干路的电流强度。(3)电路的总电阻。练一练任务九:
