广西平南县六陈高级中学中考物理一轮复习资料-第六讲-欧姆定律(无答案)-新人教版VIP免费

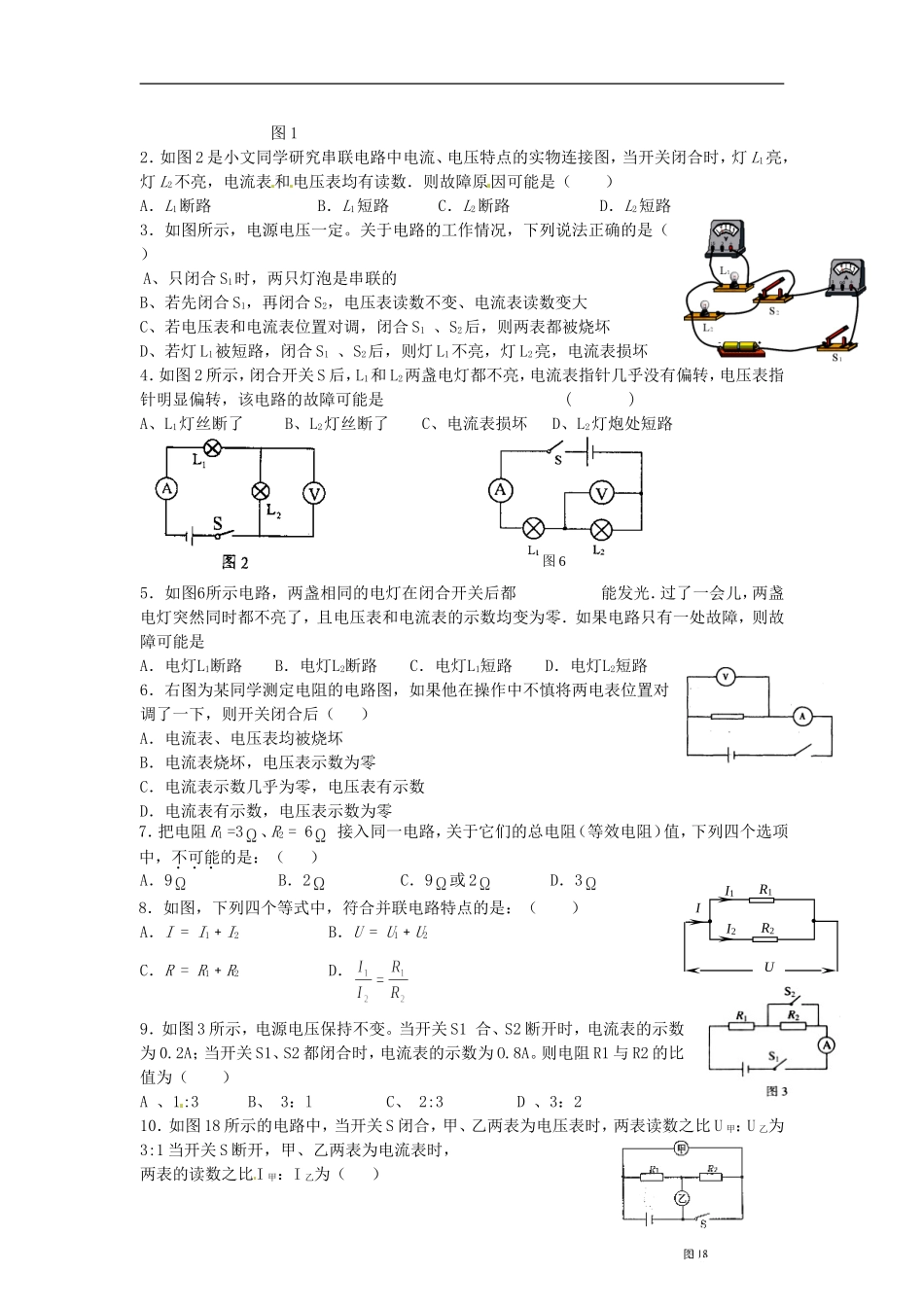

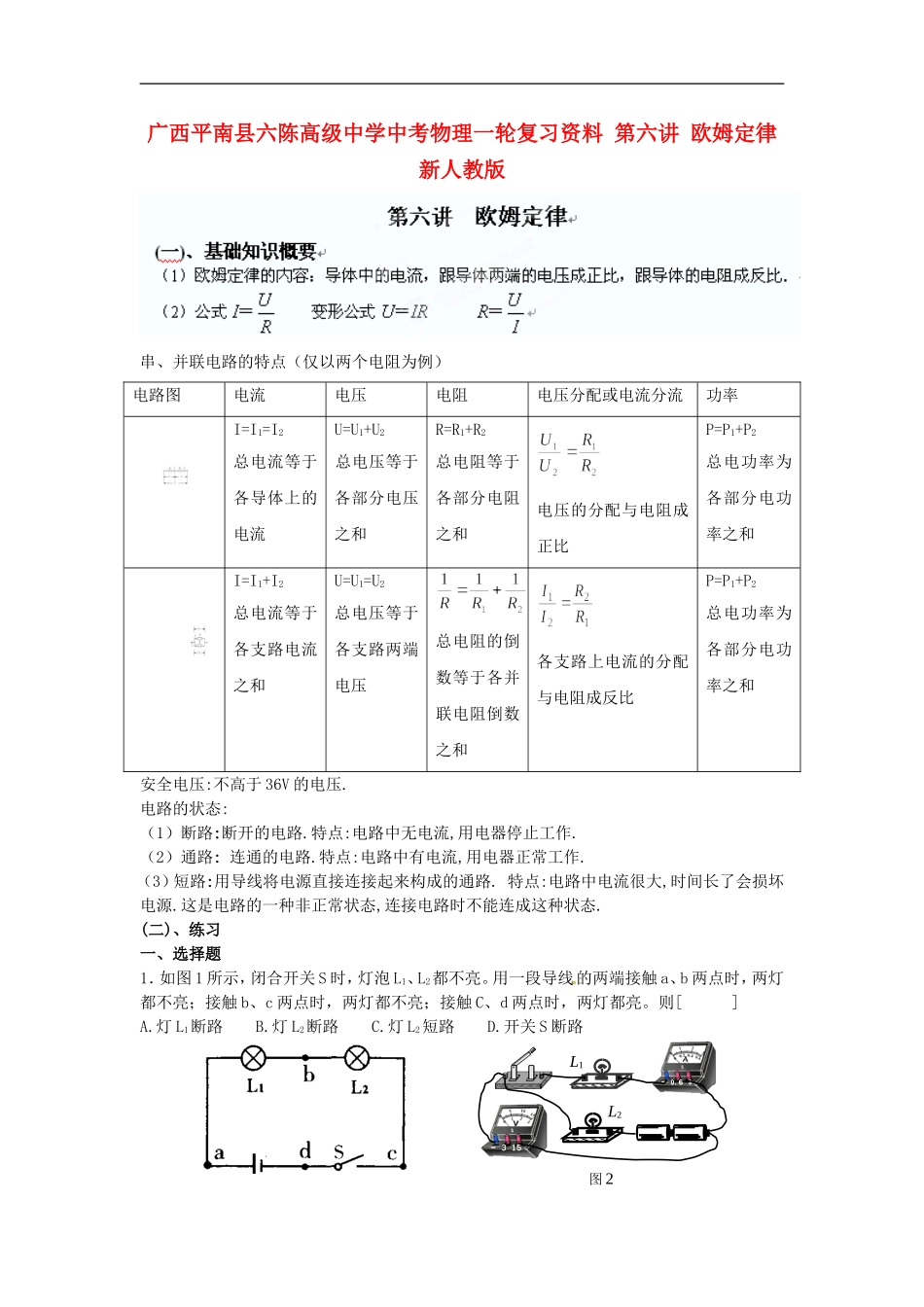

广西平南县六陈高级中学中考物理一轮复习资料第六讲欧姆定律新人教版串、并联电路的特点（仅以两个电阻为例）电路图电流电压电阻电压分配或电流分流功率I=I1=I2总电流等于各导体上的电流U=U1+U2总电压等于各部分电压之和R=R1+R2总电阻等于各部分电阻之和电压的分配与电阻成正比P=P1+P2总电功率为各部分电功率之和I=I1+I2总电流等于各支路电流之和U=U1=U2总电压等于各支路两端电压总电阻的倒数等于各并联电阻倒数之和各支路上电流的分配与电阻成反比P=P1+P2总电功率为各部分电功率之和安全电压:不高于36V的电压.电路的状态:（1）断路:断开的电路.特点:电路中无电流,用电器停止工作.（2）通路:连通的电路.特点:电路中有电流,用电器正常工作.（3）短路:用导线将电源直接连接起来构成的通路.特点:电路中电流很大,时间长了会损坏电源.这是电路的一种非正常状态,连接电路时不能连成这种状态.(二)、练习一、选择题1．如图1所示，闭合开关S时，灯泡L1、L2都不亮。用一段导线的两端接触a、b两点时，两灯都不亮；接触b、c两点时，两灯都不亮；接触C、d两点时，两灯都亮。则[]A.灯L1断路B.灯L2断路C.灯L2短路D.开关S断路图2L1L2图12．如图2是小文同学研究串联电路中电流、电压特点的实物连接图，当开关闭合时，灯L1亮，灯L2不亮，电流表和电压表均有读数．则故障原因可能是（）A．L1断路B．L1短路C．L2断路D．L2短路3．如图所示，电源电压一定。关于电路的工作情况，下列说法正确的是（）A、只闭合S1时，两只灯泡是串联的B、若先闭合S1，再闭合S2，电压表读数不变、电流表读数变大C、若电压表和电流表位置对调，闭合S1、S2后，则两表都被烧坏D、若灯L1被短路，闭合S1、S2后，则灯L1不亮，灯L2亮，电流表损坏4．如图2所示，闭合开关S后，L1和L2两盏电灯都不亮，电流表指针几乎没有偏转，电压表指针明显偏转，该电路的故障可能是()A、L1灯丝断了B、L2灯丝断了C、电流表损坏D、L2灯炮处短路5．如图6所示电路，两盏相同的电灯在闭合开关后都能发光．过了一会儿，两盏电灯突然同时都不亮了，且电压表和电流表的示数均变为零．如果电路只有一处故障，则故障可能是A．电灯L1断路B．电灯L2断路C．电灯L1短路D．电灯L2短路6．右图为某同学测定电阻的电路图，如果他在操作中不慎将两电表位置对调了一下，则开关闭合后（）A．电流表、电压表均被烧坏B．电流表烧坏，电压表示数为零C．电流表示数几乎为零，电压表有示数D．电流表有示数，电压表示数为零7．把电阻R1=3、R2=6接入同一电路，关于它们的总电阻（等效电阻）值，下列四个选项中，不可能的是：（）A．9B．2C．9或2D．38．如图，下列四个等式中，符合并联电路特点的是：（）A．I=I1﹢I2B．U=U1﹢U2C．R=R1﹢R2D．9．如图3所示，电源电压保持不变。当开关S1合、S2断开时，电流表的示数为0.2A；当开关S1、S2都闭合时，电流表的示数为O.8A。则电阻R1与R2的比值为（）A、1:3B、3：lC、2:3D、3：210．如图18所示的电路中，当开关S闭合，甲、乙两表为电压表时，两表读数之比U甲：U乙为3:1当开关S断开，甲、乙两表为电流表时，两表的读数之比I甲：I乙为（）R1I1I2IUR2图6A．2:1B．2:3C．3:1C．3:2二、填空题11．两定值电阻甲、乙中的电流与电压关系如图所示，甲的电阻为Ω；2.0V的电源两端，干路中的电流为A.12．如图所示，R0为定值电阻，电源电压恒定。闭合开关，当滑动变阻器接入电路的电阻值为R/4压表的示数为6V；当滑动变阻器接入电路的阻值为R时，电压表的示数为3V；则前后两次通过R0的电流之比是____________，电源电压是______________V。13．如图11所示的电路中，电源电压不变，当闭合开关S，滑动变阻器的滑片P从中点向上移动时，则电流表示数将__________；电压表示数将_________（选填“增大”、“减小”或“不变”）。图1114．小明设计了如图13所示的压力测量仪，可以反映弹簧上方金属片受到压力的大小。其中R′是滑动变阻器，R是定值电阻，电源电压恒定不变，压力表实际是个电压表。当金属片受到的压力增大时，变阻器的阻值，压力表示数（选填“变大”、“变小”或“不变”）。三、实验题15．如图10所示是小明探究小灯泡电阻所用的器材，已知...
