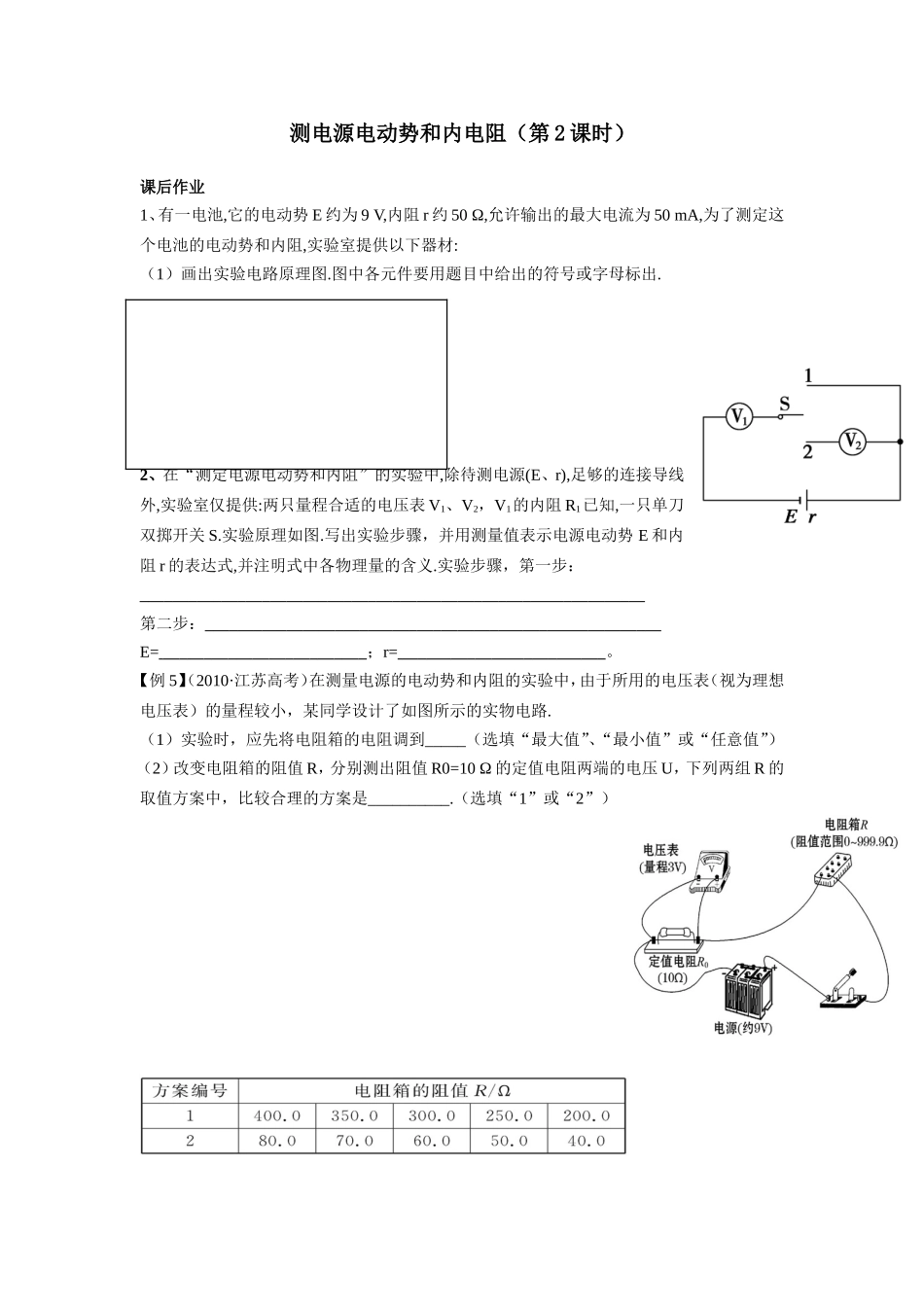

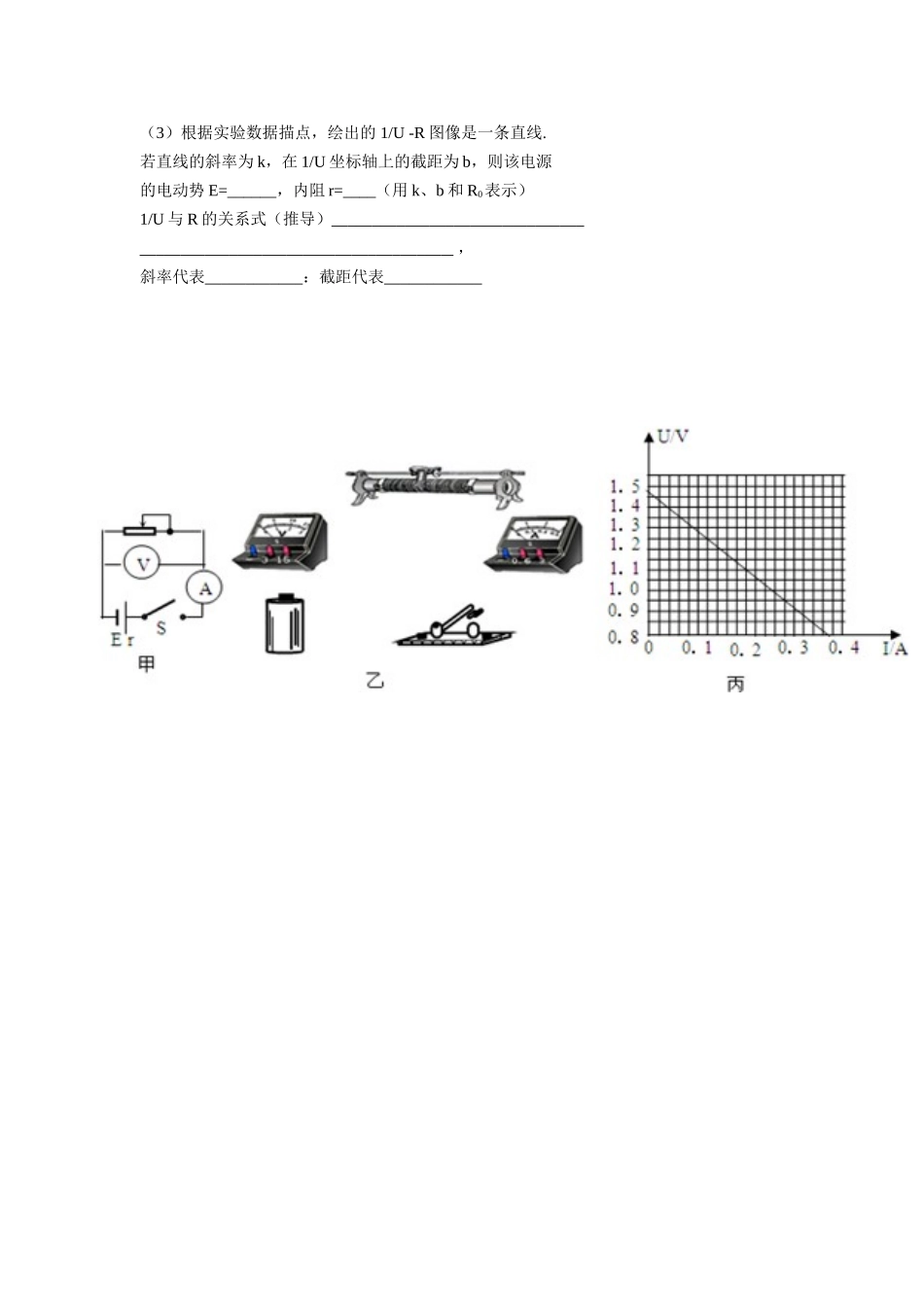

测电源电动势和内电阻（第2课时）课后作业1、有一电池,它的电动势E约为9V,内阻r约50Ω,允许输出的最大电流为50mA,为了测定这个电池的电动势和内阻,实验室提供以下器材:（1）画出实验电路原理图.图中各元件要用题目中给出的符号或字母标出.2、在“测定电源电动势和内阻”的实验中,除待测电源(E、r),足够的连接导线外,实验室仅提供:两只量程合适的电压表V1、V2，V1的内阻R1已知,一只单刀双掷开关S.实验原理如图.写出实验步骤，并用测量值表示电源电动势E和内阻r的表达式,并注明式中各物理量的含义.实验步骤，第一步：第二步：E=；r=。【例5】（2010·江苏高考）在测量电源的电动势和内阻的实验中，由于所用的电压表（视为理想电压表）的量程较小，某同学设计了如图所示的实物电路.（1）实验时，应先将电阻箱的电阻调到_____（选填“最大值”、“最小值”或“任意值”）（2）改变电阻箱的阻值R，分别测出阻值R0=10Ω的定值电阻两端的电压U，下列两组R的取值方案中，比较合理的方案是__________.（选填“1”或“2”）（3）根据实验数据描点，绘出的1/U-R图像是一条直线.若直线的斜率为k，在1/U坐标轴上的截距为b，则该电源的电动势E=______，内阻r=____（用k、b和R0表示）1/U与R的关系式（推导），斜率代表：截距代表
