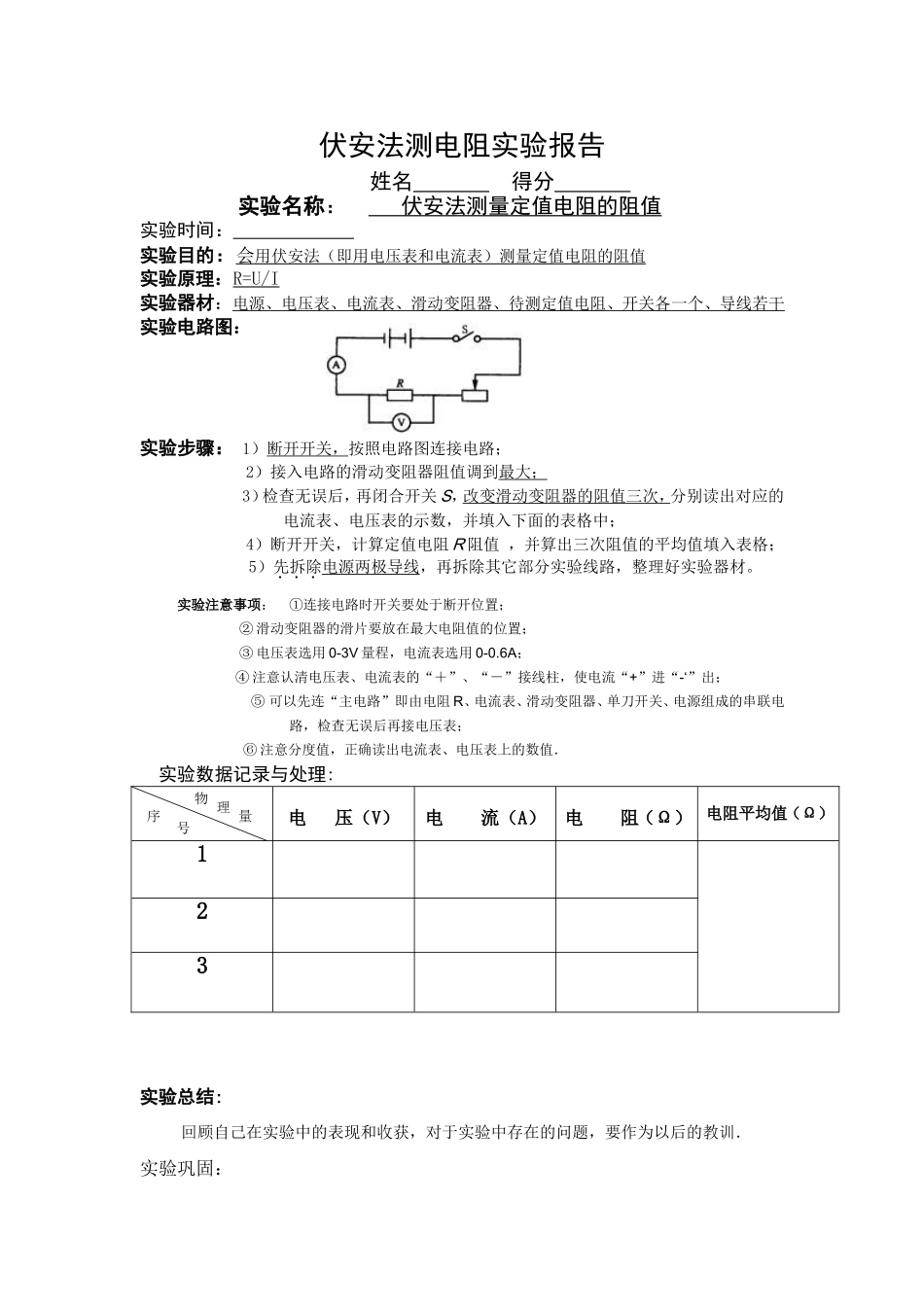

伏安法测电阻实验报告姓名得分实验名称：伏安法测量定值电阻的阻值实验时间：实验目的：会用伏安法（即用电压表和电流表）测量定值电阻的阻值实验原理：R=U/I实验器材：电源、电压表、电流表、滑动变阻器、待测定值电阻、开关各一个、导线若干实验电路图：实验步骤：1）断开开关，按照电路图连接电路；2）接入电路的滑动变阻器阻值调到最大；3）检查无误后，再闭合开关S，改变滑动变阻器的阻值三次，分别读出对应的电流表、电压表的示数，并填入下面的表格中；4）断开开关，计算定值电阻R阻值，并算出三次阻值的平均值填入表格；5）先拆除电源两极导线，再拆除其它部分实验线路，整理好实验器材。实验注意事项：①连接电路时开关要处于断开位置；②滑动变阻器的滑片要放在最大电阻值的位置；③电压表选用0-3V量程，电流表选用0-0.6A；④注意认清电压表、电流表的“＋”、“－”接线柱，使电流“+”进“-‘”出；⑤可以先连“主电路”即由电阻R、电流表、滑动变阻器、单刀开关、电源组成的串联电路，检查无误后再接电压表；⑥注意分度值，正确读出电流表、电压表上的数值．实验数据记录与处理:电压（V）电流（A）电阻（Ω）电阻平均值（Ω）123实验总结:回顾自己在实验中的表现和收获，对于实验中存在的问题，要作为以后的教训．实验巩固：物理量序号小宇做“测定小灯泡的电阻”实验(小灯泡标有“2.5V"字样)，在实验过程中得到了如下表所示的一组电压和电流的数据：实验次序123456灯泡两端的电压U（V）0.51.01.52.02.53.0通过灯泡的电流I（A）0.180.220.260.30.33灯泡发光情况微亮—逐渐变亮(1)根据图7-14的实物电路，在方框内画出对应的电路图；(2)在连接电路时，开关应处于状态，这是为了；闭合开关前，滑动变阻器的滑片应调至，这是为了；(3)正确连好电路后，闭合开关S，发现灯L不发光，故障的原因不可能是()A．电流表处有开路B．电压表与灯泡相连接的导线接触不良C．导线接触不良D．小灯泡L的灯丝断了(4)灯泡正常发光时，电流表的示数如图7-15所示，请将读数填入表格中的空格处．此时小灯泡的电阻为；(小数点后保留一位数字)(5)分析比较表格中的数据可以看出，在灯丝中的电流逐渐增大的过程中，灯丝的电阻，进一步分析表明：.图7-14图7-15
