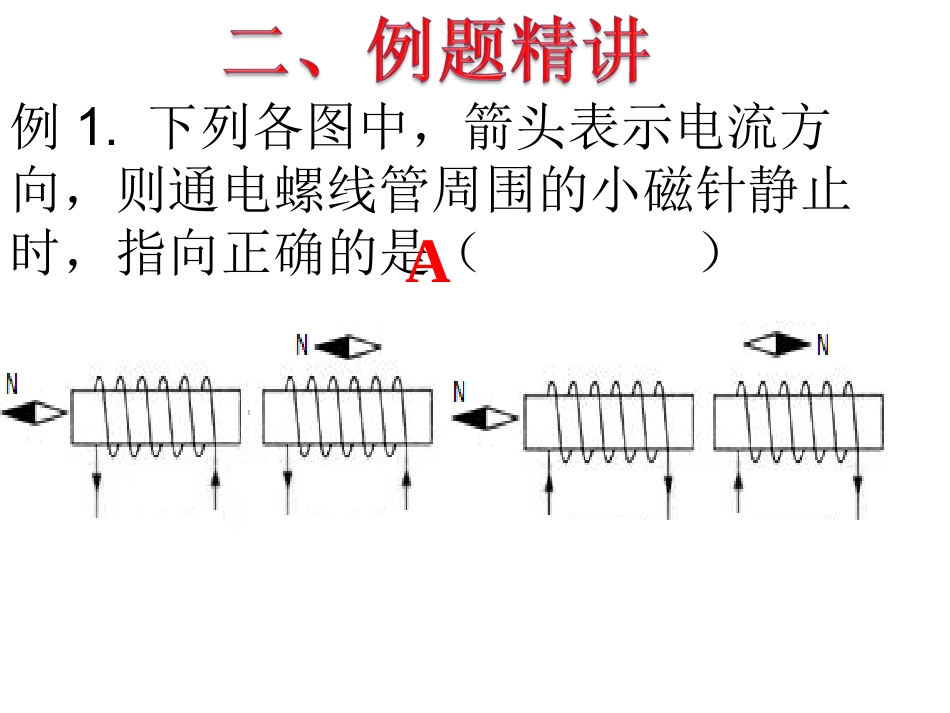

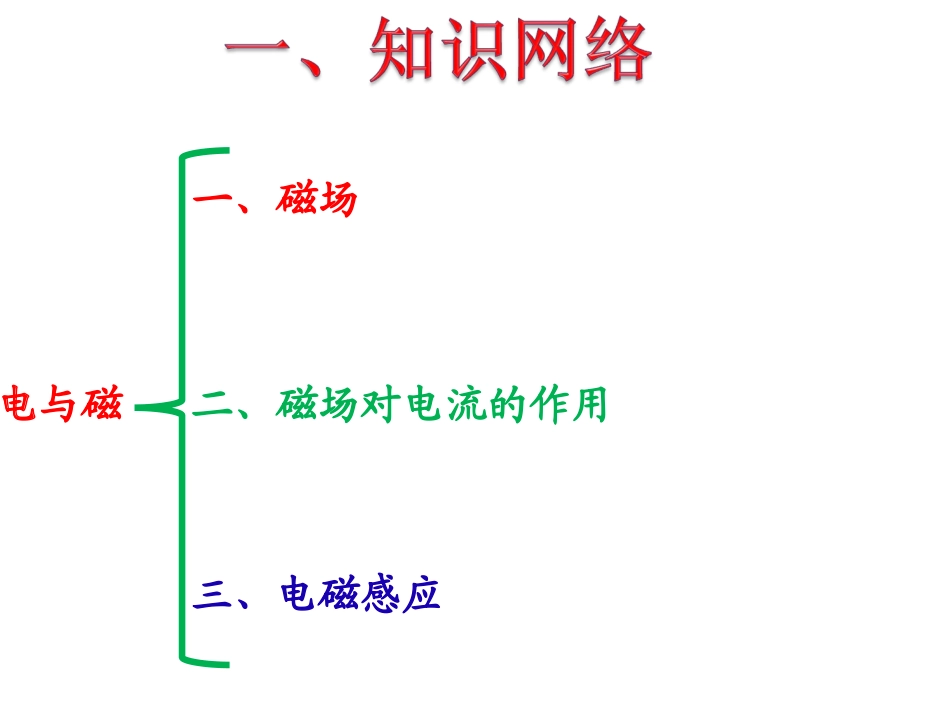

镇江实验学校魅力之城分校栗海深第16章电磁转换电与磁一、磁场二、磁场对电流的作用三、电磁感应例1.下列各图中，箭头表示电流方向，则通电螺线管周围的小磁针静止时，指向正确的是（）A例2．电梯为居民出入带来很大的便利，出于安全考虑，电梯设置有超载自动报警系统，其工作原理如图所示，R1为保护电阻，R2为压敏电阻，其阻值随压力增大而减小。下列说法正确的是（）A．电磁铁是根据电磁感应原理制成的B．工作时，电磁铁的上端为S极C．超载时，电磁铁的磁性减小D．正常情况下(未超载时)，K与B接触NSB例3．下列四幅图对应的说法正确的是（）A.图甲:通电导线周围存在磁场，将小磁针移走，磁场消失B.图乙:电流一定时，电磁铁磁性的强弱与线圈的匝数有关C.图丙:改变电流方向并对调N,S极，导体棒摆动方向随之改变D.图丁:只要导体棒在磁场中运动，就一定会产生感应电流电流的磁效应电磁感应B例4．同学们做实验的装置如图4所示,闭合开关,先将导体ab水平用力向右移动,导体cd也随之运动起来,则在以上的实验中下列说法正确的是（）A.实验装置中的甲装置运用的原理是电磁感应现象B.实验装置中的甲装置把电能转化为机械能C.乙装置产生的现象在生活中的应用是发电机D.若ab水平用力向左移动,则cd的运动方向不变A例5．如图所示是简易压力传感器的原理图，弹簧甲连接在A、B两绝缘板之间．B板固定，滑动变阻器R的滑片P与A板相连，并可随A板一起运动。弹簧乙下端挂有一永磁体，永磁体正下方有一电磁铁，E为电源，R0为定值电阻。开关S闭合，电路接通后，电压表示数为U1，弹簧乙的总长度为l1；当用力F向下压弹簧甲后，电压表示数为U2，弹簧乙的总长度为l2，则U1__U2，l1____l2(以上两空均选填“>”、“<”、“=”)。SN0RRUI<>1.A2.B3.B4.C5.D6.D7.惯性、内、发电机8.（1）机械能（2）否、自动开关是断开的，控制电路中无电流（3）不影响，（电磁铁的磁性有无，与电流方向无关。）9.磁性有无、A10.增强、减小11.排斥、长12.NSSN+-(阅读材料，回答问题．血液是人体输送氧气与营养的主要载体，心脏就像发动机，为这一输送提供了动力．医生给心脏疾病的患者做手术时，往往要用一种称为―人工心脏泵的体外装置来代替心脏，以推动血液循环．如图甲是该装置的示意图，线圈AB固定在用软铁制成的活塞柄上（相当于一个电磁铁），通电时线圈与活塞柄组成的系统与固定在左侧的磁体相互作用，从而带动活塞运动．活塞筒通过阀门与血管相通，阀门S1只能向外开启，S2只能向内开启．问题：1.当线圈中的电流从A流向B时，线圈的左端是电磁铁的极，活塞向运动，血液如何流动。2.当线圈中的电流从A流向B时，线圈的左端是电磁铁的极，活塞向运动，血液如何流动。SNS左S1关闭S2打开，血液从S2流入右S2关闭S1打开，血液从S1流出
