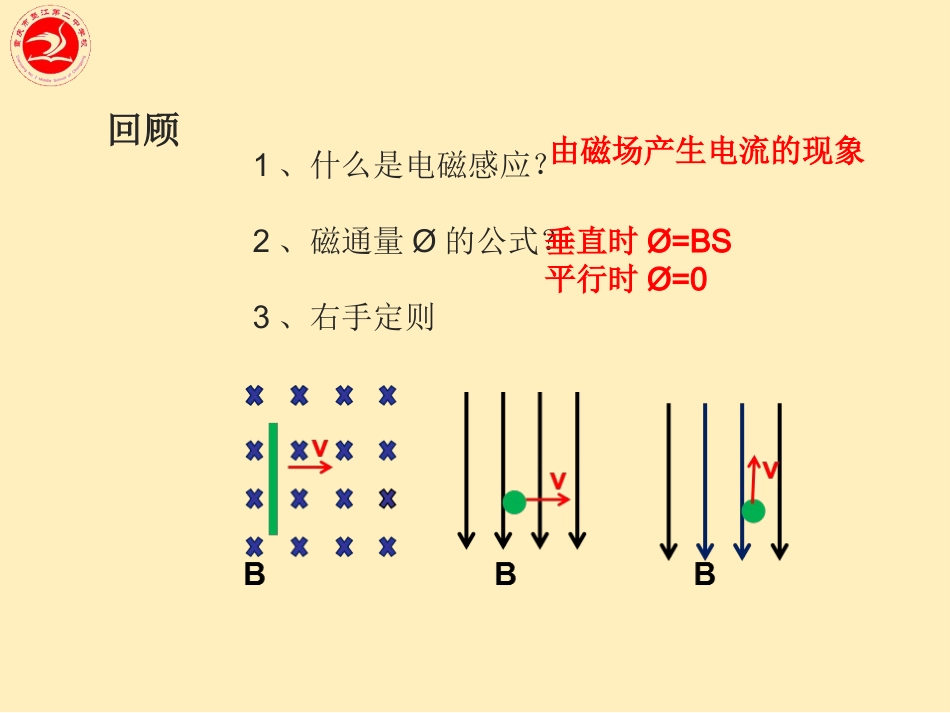

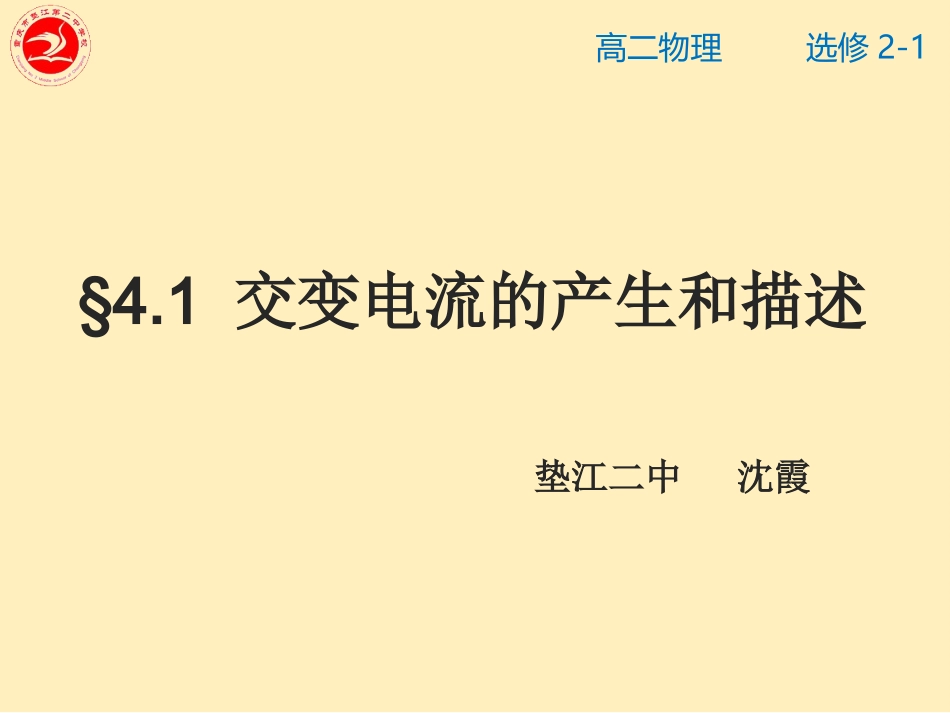

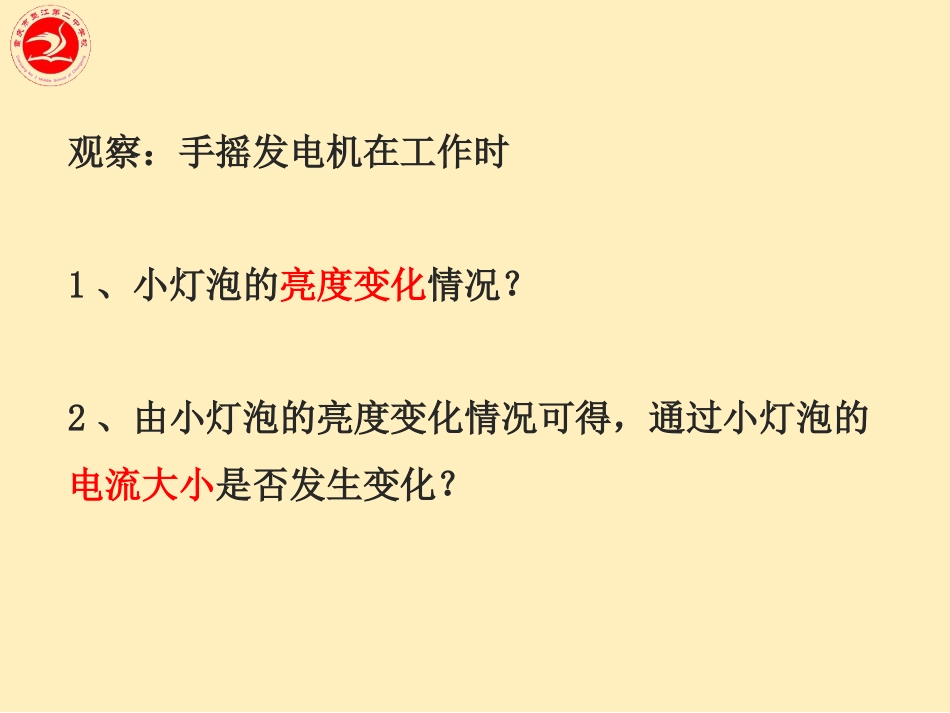

§4.1交变电流的产生和描述垫江二中沈霞高二物理选修2-1回顾1、什么是电磁感应？2、磁通量Ø的公式？3、右手定则由磁场产生电流的现象垂直时Ø=BS平行时Ø=0观察：手摇发电机在工作时1、小灯泡的亮度变化情况？2、由小灯泡的亮度变化情况可得，通过小灯泡的电流大小是否发生变化？学习目标1、知道什么是交流电；2、知道交流发电机所产生的电动势的大小和方向是周期性变化的；3、掌握正弦式电流的公式；一、交变电流的产生1、交变电流：大小、方向随时间不断变化的电流i/At/s0i/At/s0i/At/s0i/At/s0i/At/s0i/At/s0(1)(2)(3)(4)(5)(6)2.交流发电机线圈eoEmT/42T/43T/4Tπ/2π2πωtt3π/2abcdKLABabcdKLABabcdkLABabcdkLABabcdkLAB甲乙丙丁戊3、交流发电机的示意图(p55)4、交流发电机产生的感应电动势的特点（1）中性面：线圈平面与磁场垂直的面，如甲、丙、戊；（2）特点：①线圈转到甲、丙、戊位置电动势为0；②线圈转到乙、丁位置电动势最大；③线圈转动一圈，产生的电动势大小、方向都发生一次周期性变化；④每经过中性面，电流方向发生改变，故转一周电流方向改变两次。5、观察示波器上交变电流的图象正弦规律6、定量关系（1）发电机线圈产生的感应电动势可以写成e=Emsinwt（2）如果发电机接负载，通过电路中的电流叫正弦式电流，可以写成i=Imsinwt（3）正弦式交变电流通过电阻R时，R两端的电压可以写成u=Umsinwt注意：峰值、瞬时值、角速度1．下列图中，是正弦式交变电流的是（）课堂练习Dt/si/A0At/si/A0Bi/At/s0Ci/At/s02、有一个正弦交流电压u=311sin314tV,该交流电压的峰值、角速度各是多少？3、有一个正弦交流电i=10sin314tA,那么t=0.01s时的电流是多少？课堂小结1、交变电流2、手摇发电机产生的电流是正弦式交变电流；3、正弦式交变电流的公式。谢谢
