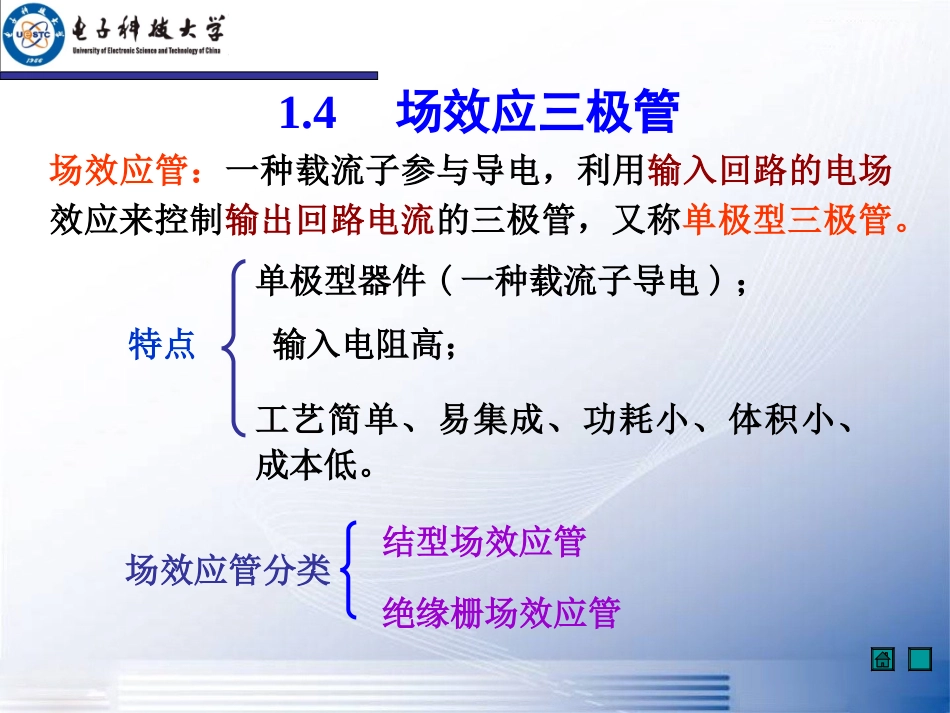

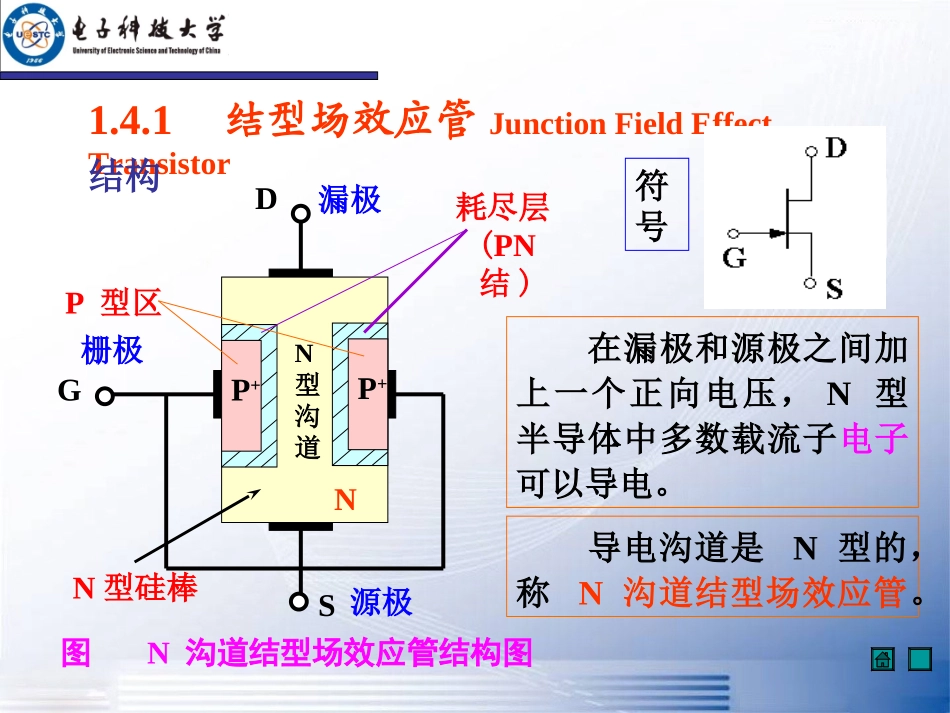

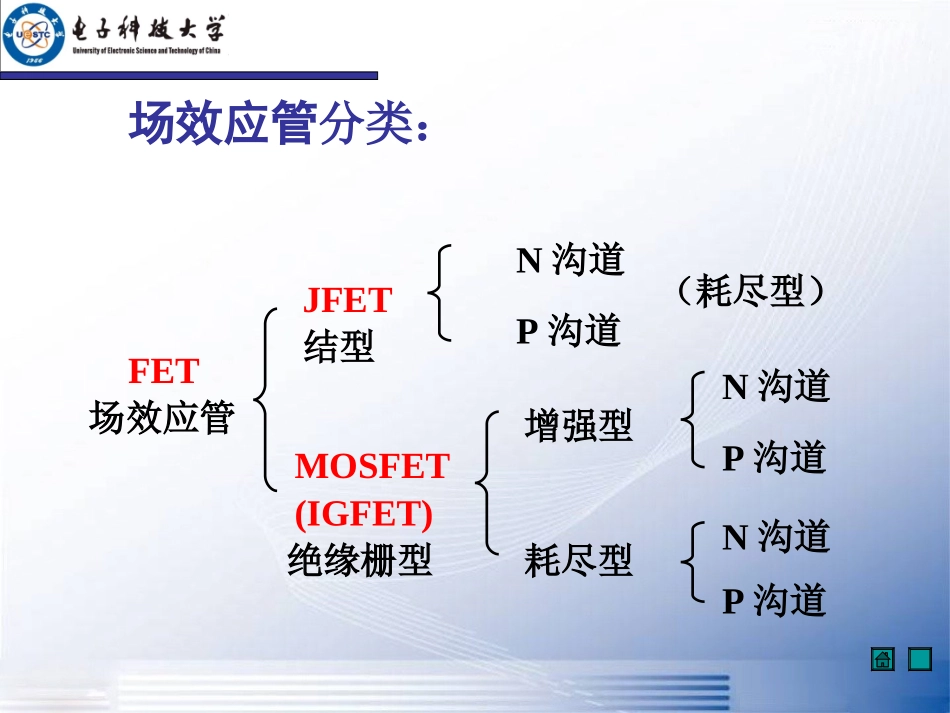

1.4场效应三极管场效应管：一种载流子参与导电，利用输入回路的电场效应来控制输出回路电流的三极管，又称单极型三极管。场效应管分类结型场效应管绝缘栅场效应管特点单极型器件(一种载流子导电)；输入电阻高；工艺简单、易集成、功耗小、体积小、成本低。N沟道P沟道增强型耗尽型N沟道P沟道N沟道P沟道（耗尽型）FET场效应管JFET结型MOSFET绝缘栅型(IGFET)场效应管分类：DSGN符号1.4.1结型场效应管JunctionFieldEffectTransistor结构图N沟道结型场效应管结构图N型沟道N型硅棒栅极源极漏极P+P+P型区耗尽层(PN结)在漏极和源极之间加上一个正向电压，N型半导体中多数载流子电子可以导电。导电沟道是N型的，称N沟道结型场效应管。P沟道场效应管P沟道结型场效应管结构图N+N+P型沟道GSDP沟道场效应管是在P型硅棒的两侧做成高掺杂的N型区(N+)，导电沟道为P型，多数载流子为空穴。符号GDS一、结型场效应管工作原理N沟道结型场效应管用改变UGS大小来控制漏极电流ID的。(VCCS)GDSNN型沟道栅极源极漏极P+P+耗尽层*在栅极和源极之间加反向电压，耗尽层会变宽，导电沟道宽度减小，使沟道本身的电阻值增大，漏极电流ID减小，反之，漏极ID电流将增加。*耗尽层的宽度改变主要在沟道区。1.当UDS=0时，uGS对导电沟道的控制作用ID=0GDSN型沟道P+P+(a)UGS=0UGS=0时，耗尽层比较窄，导电沟比较宽UGS由零逐渐减小，耗尽层逐渐加宽，导电沟相应变窄。当UGS=UGS（Off)，耗尽层合拢，导电沟被夹断.ID=0GDSP+P+N型沟道(b)UGS(off)UGS（Off)，iD较大。GDSP+NiSiDP+P+VDDVGGuGS<0，uGD>UGS（Off)，iD更小。GDSNiSiDP+P+VDD注意：当uDS>0时，耗尽层呈现楔形。(a)(b)uGD＝uGS－uDSGDSP+NiSiDP+P+VDDVGGuGS<0,uGD=UGS(off),,沟道变窄预夹断uGS<0,uGDuGS(off)情况下,即当uDS
