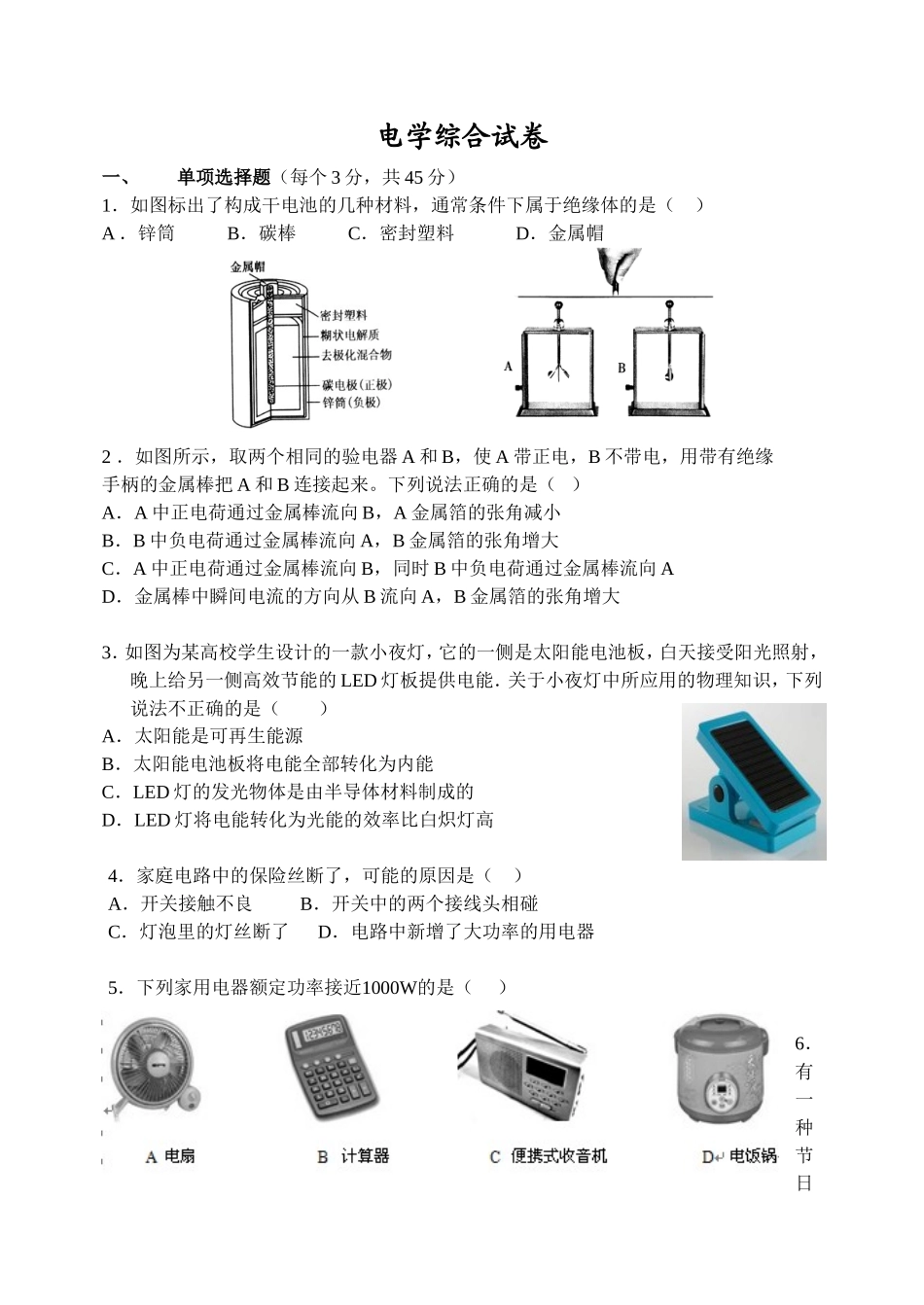

电学综合试卷一、单项选择题（每个3分，共45分）1．如图标出了构成干电池的几种材料，通常条件下属于绝缘体的是（）A．锌筒B．碳棒C．密封塑料D．金属帽2．如图所示，取两个相同的验电器A和B，使A带正电，B不带电，用带有绝缘手柄的金属棒把A和B连接起来。下列说法正确的是（）A．A中正电荷通过金属棒流向B，A金属箔的张角减小B．B中负电荷通过金属棒流向A，B金属箔的张角增大C．A中正电荷通过金属棒流向B，同时B中负电荷通过金属棒流向AD．金属棒中瞬间电流的方向从B流向A，B金属箔的张角增大3．如图为某高校学生设计的一款小夜灯，它的一侧是太阳能电池板，白天接受阳光照射，晚上给另一侧高效节能的LED灯板提供电能．关于小夜灯中所应用的物理知识，下列说法不正确的是（）A．太阳能是可再生能源B．太阳能电池板将电能全部转化为内能C．LED灯的发光物体是由半导体材料制成的D．LED灯将电能转化为光能的效率比白炽灯高4．家庭电路中的保险丝断了，可能的原因是（）A．开关接触不良B．开关中的两个接线头相碰C．灯泡里的灯丝断了D．电路中新增了大功率的用电器5．下列家用电器额定功率接近1000W的是（）6．有一种节日用的彩灯在电路上串联300只灯泡，如果电源插头处的电流为30mA，那么通过每只小灯泡的电流是（）A．0.1mAB．0.03AC．300mAD．9A7．如图所示，在探究并联电路中的电流关系时，小明同学用电流表测出A、B、C三处的电流分别为IA=0.4A、IB=0.2A、IC=0.2A，在表格中记录数据后，下一步应该做的是（）A．整理器材，结束实验B．分析数据，得出结论C．换用不同规格的小灯泡，再测出几组电流值D．换用电流表的另一量程，再测出一组电流值8．某同学采用如图所示电路做电学实验时，出现一处电路故障，以下分析正确的是（）A．若电流表无示数，电压表有示数，则R1短路B．若电流表无示数，电压表无示数，则R2断路C．若电流表有示数，电压表有示数，则R1断路D．若电流表有示数，电压表无示数，则R2短路9．如图是简化了的电冰箱电路图，图中M是压缩机使用的电动机L是电冰箱内的照明灯，下列说法中正确的是（）A．冰箱门打开时，S2断开，灯与电动机串联B．冰箱门打开时，S1与S2闭合，灯与电动机并联C．门关上时，灯自动熄灭，S1就自动断开D．冰箱内温度降到设定温度时，S1就自动断开10．如图开关S闭合后，发现电灯L不亮，用试电笔测试c、d两点时，氖管都发光，测试a、b两点时，只有a点发光，则故障可能是（）A．火线与零线短路B．a、d之间某处断路C．b、c之间某处断路D．电灯的灯丝断了11．如图所示，电源电压U＝18V，小灯泡L的额定电压为9V。当滑动变阻器的滑片P移至中点时，小灯泡L正常发光；当滑片P移至最右端时，小灯泡L的实际功率为6W。则小灯泡的额定功率和滑动变阻器的最大阻值分别为()A．13.5W6B．6W3.5C．6W12D．13.5W1212．下图是探究电流通过导体时产生热的多少与哪些因素有关的实验装置。两个密闭容器中的电阻一样大，在其中一个容器的外部，将一个电阻和这个容器内的电阻并联，通电后，观察两个U形管中液面高度的变化。实验现象表明（）A．在R、I相同的情况下，电流通过一个电阻的时间越长，这个电阻产生的热量越多B．在R相同、t相同的情况下，通过一个电阻的电流越大，这个电阻产生的热量越多C．在I和t都相同的情况下，电阻越大，这个电阻产生的热量越多D．在I和t都相同的情况下，电阻越小，这个电阻产生的热量越多13．小明同学设计了如图所示的单刀双掷开关电路，电源电压保持不变，灯Ll标有“3V3W”字样，灯L2标有“9V4.5W”字样．当开关拨至2位置且滑片滑到A端时，灯L2恰好正常发光．下列说法正确的是（）（不计灯丝电阻随温度的变化）A．电源电压为12VB．L2正常发光时，电路中的电流为2AC．要使L1正常发光，滑动变阻器接入电路的阻值应为6ΩD．当灯L1、L2分别正常发光时，两次电路的总功率之比为2：314.如图所示，在探究“什么情况下磁可以生电”的实验中，保持磁体不动，若导线ab水平向右运动，则灵敏电流计指针向左偏转。下列说法正确的是（）A.若导线ab水平向左运动，则灵敏电流计指针向右偏转B.若导线ab竖直向上运动，则灵敏电流计指针向左偏转C.若导线ab竖直...
