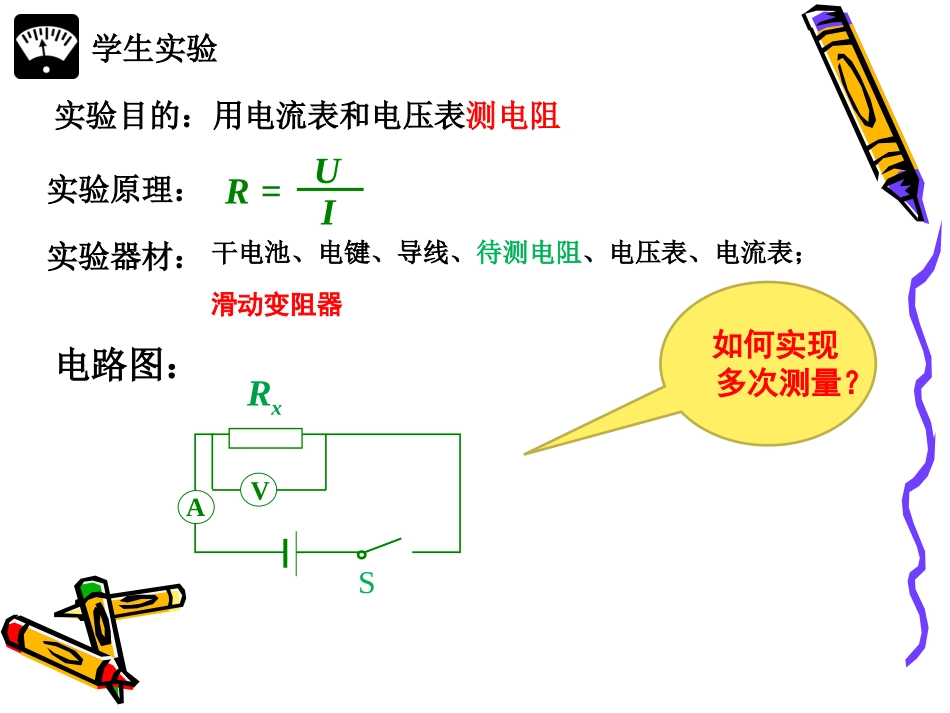

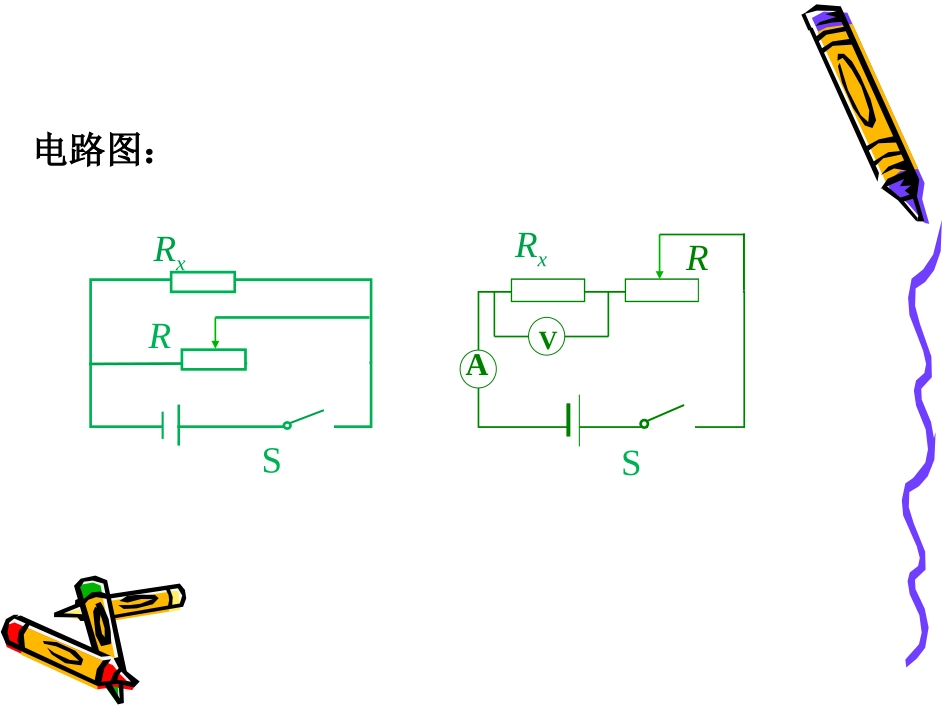

用电流表和电压表用电流表和电压表测电阻测电阻用电流表和电压表用电流表和电压表测电阻测电阻上海市延安实验初级中学康亚静实验目的：用电流表和电压表测电阻实验原理：实验器材：电路图：R=IU学生实验干电池、电键、导线、待测电阻、电压表、电流表；滑动变阻器如何实现多次测量？ARxVSRSRx电路图：ARxVRS实验序号123用电流表和电压表测电阻学生实验待测电阻两端的电压Ux（伏)通过待测电阻的电流Ix（安）Rx（欧）Rx的平均值（欧）请设计实验记录数据表格小组讨论：实验步骤问题1：滑动变阻器在实验中的作用？问题2：连接电路时需要注意哪些事项？问题3：分别记录哪三次的数据？实验步骤：（1）按照电路图连接电路，电键打开，滑动变阻器的滑片移到最大阻值处。（2）闭合电键，记下第一个电压值和电流值。（此时滑动变阻器电阻最大）（3）一般将滑动变阻器的滑片移至中点附近，记下第二个电压值和电流值。（4）再移动滑片减小滑动变阻器的阻值。（注意不能超过允许的最大电流）记下第三个电压值和电流值。（5）计算出每次实验的电阻值，并求出未知电阻的平均值。二、实验：用电流表和电压表测量铅笔芯的电阻实验序号Ux(伏)Ix(安)Rx(欧)Rx的平均值（欧）123ARxVR你今天学到了什么？实验序号待测两端的电压Ux(V)待测电阻的电流Ix(A)待测电阻阻值Rx(欧)Rx的平均值123第1次滑动变阻器的阻值最大第2次滑动变阻器的阻值中点处第3次滑动变阻器阻值为0欧此时待测电阻两端的电压为电源电压一、实验目的：伏安法测电阻I=RU三、实验器材（1）电源（2）电键（3）滑动变阻器（4）待测电阻（5）伏特表（6）安培表（7）导线四、电路图：伏安法测电阻（学生考试实验）ARxV二、实验原理：欧姆定律ARxVR•五、为了减小误差，测3次待测电阻的电压和电流后取电阻的平均值。•六、2个必须（1）连接电路时，电键必须打开。（2）连接电路时，滑动变阻器的阻值必须最大。小王同学做“用电压表和电流表测电阻”的实验。⑴已有的实验器材为电源、电流表、电压表、电键、待测电阻、导线若干，还需要的器材是________。（2）连接电路时，电键处于断开状态是为___________;滑动变阻器的阻值最大是为了__________。⑵右表为他的实验记录表，请填写相关的栏目。⑶该同学在某一次测量时，观察到接在待测电阻两端的电压表示数如图10所示，则电阻两端的电压为_______伏。若此时电流表示数为0.24安,则电阻的阻值为_________欧。图10051015V012315——3实验序号123滑动变阻器2.4防止电路短路，保护电路。防止电路中的电流过大，保护电路。10实验序号待测两端的电压Ux(V)待测电阻的电流Ix(A)待测电阻阻值Rx(欧)Rx的平均值123第1次滑动变阻器的阻值最大第2次滑动变阻器的阻值中点处第3次滑动变阻器阻值为0欧此时待测电阻两端的电压等于电源电压图102“”小明做用电压表、电流表测电阻实验，实验器材如图所示，请完成下列要求。①小明连接的电路如图所示，图中尚有一根导线未连接，请用笔线代替导线在图中正确连接。②小明正确连接电路，闭合电键，移动滑片过程中，发现电流表始终无示数，电压表示数始终为6伏，产生这种现象的原因是。③小明调整了出现故障的器材后，按正确的步骤操作。当滑片在某一端时，发现电压表、电流表示数如图所示。将滑片移到中点时，电流表示数为0.26安。在移动滑片过程中发现电流表示数最大值为0.46安。⑴在下面的实验数据表中填入相关栏目名称。⑵请将有关数据填入表格内，并求出RX的阻值。实验序号123AV0.46安6伏0.26安0.18安12伏电压U（伏）电流I（安）待测电阻（欧）
