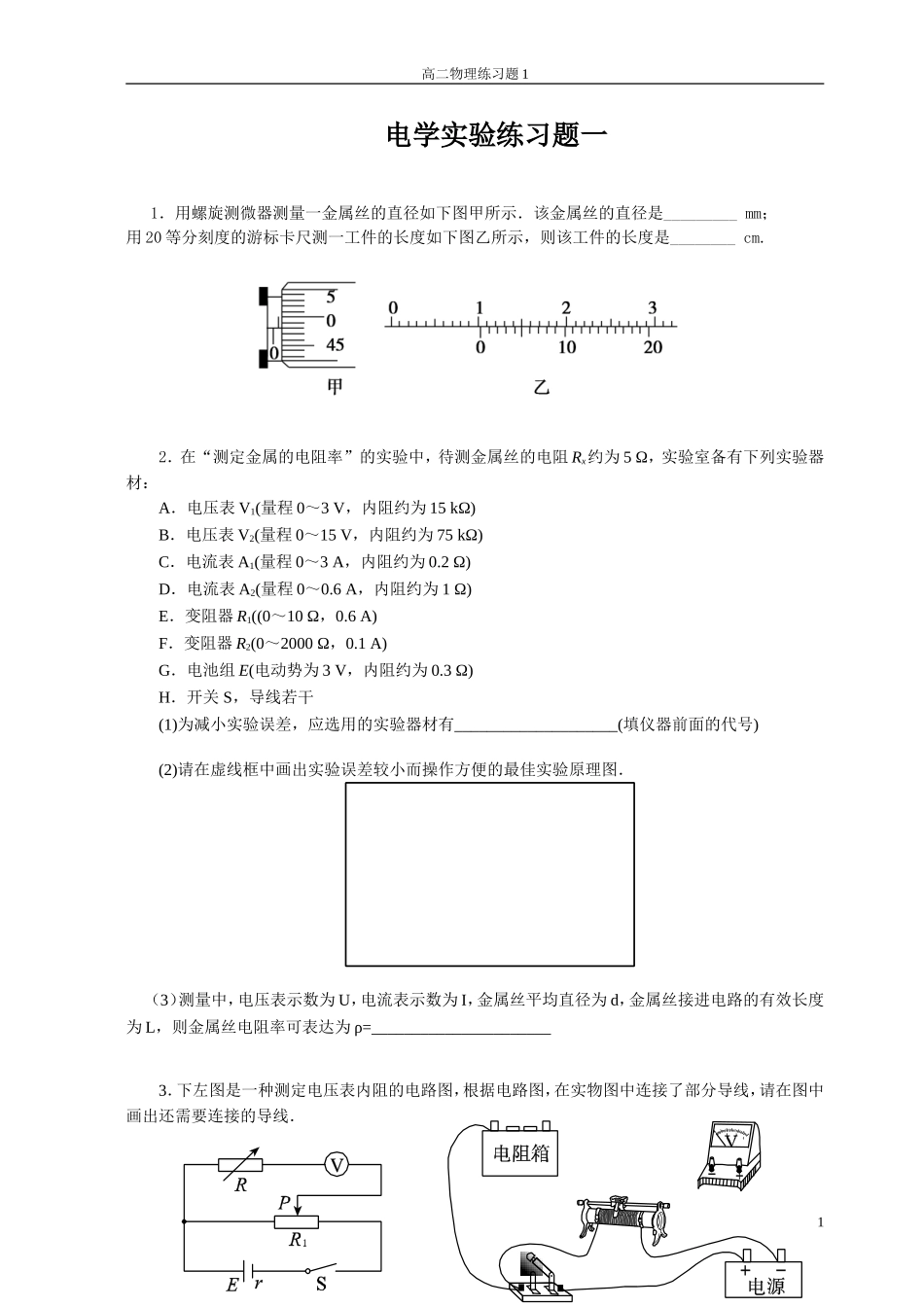

电学实验练习一_第1页
1/4

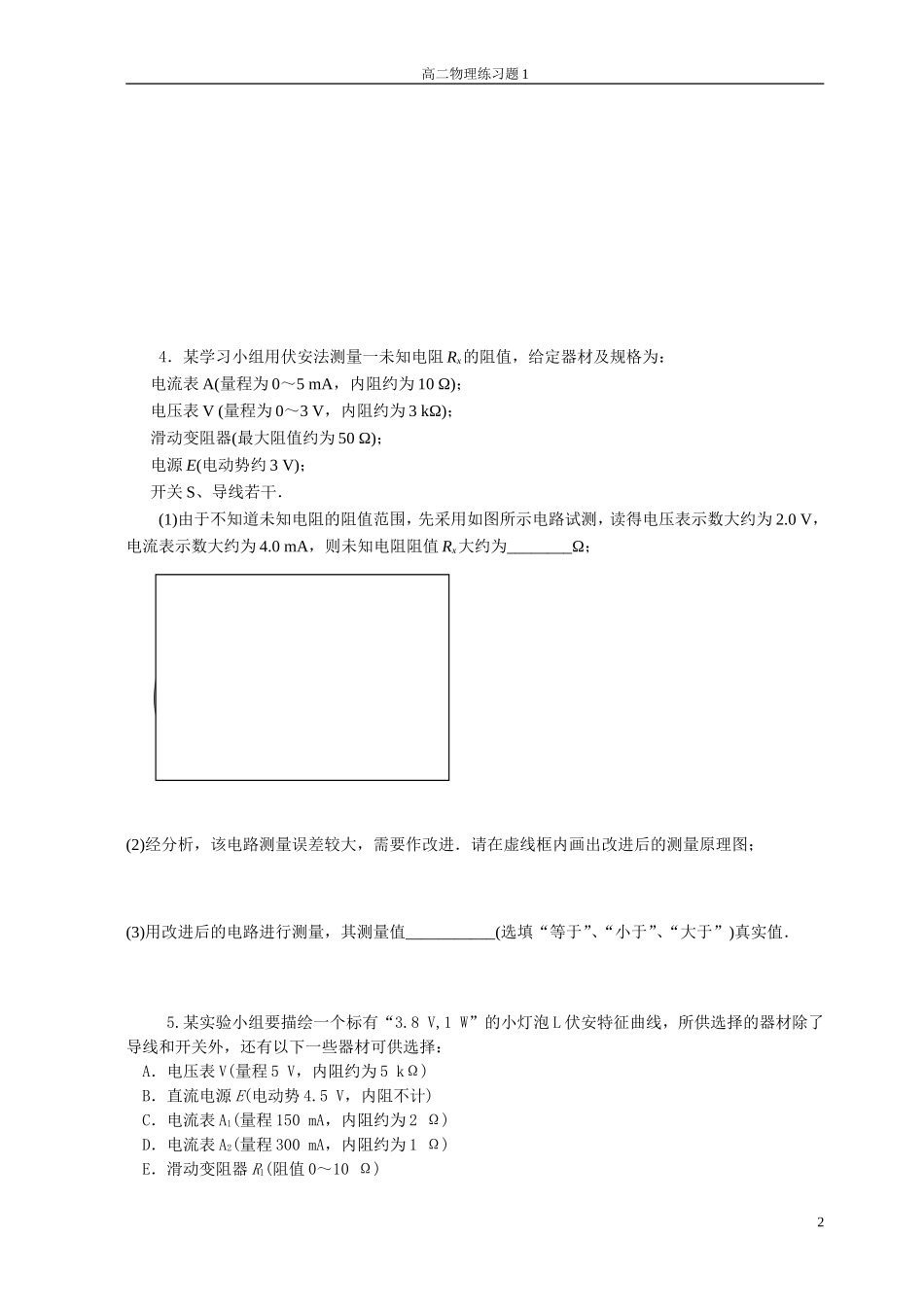

电学实验练习一_第2页
2/4

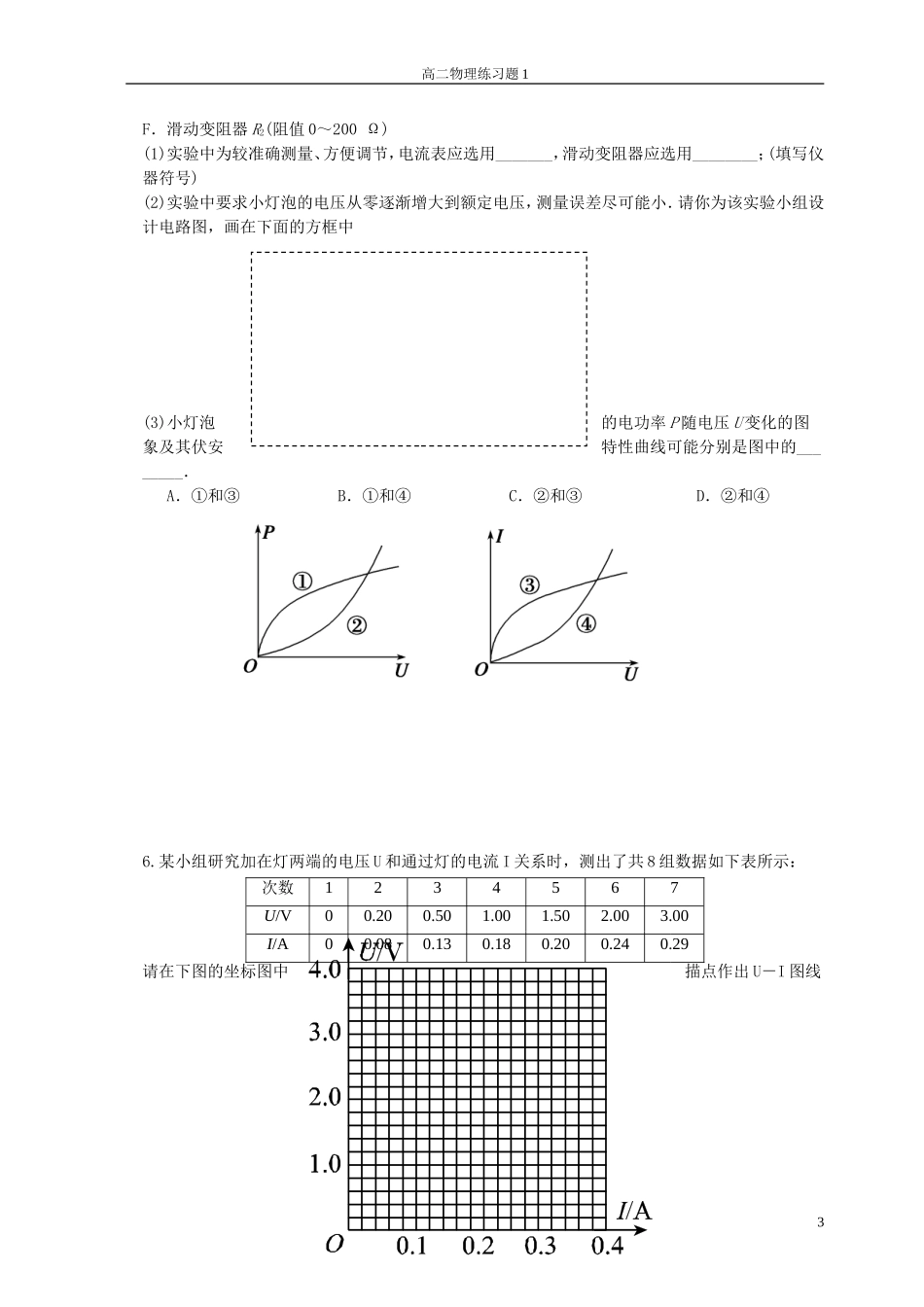

电学实验练习一_第3页
3/4
高二物理练习题1电学实验练习题一1.用螺旋测微器测量一金属丝的直径如下图甲所示.该金属丝的直径是_________mm;用20等分刻度的游标卡尺测一工件的长度如下图乙所示,则该工件的长度是________cm.2.在“测定金属的电阻率”的实验中,待测金属丝的电阻Rx约为5Ω,实验室备有下列实验器材:A.电压表V1(量程0~3V,内阻约为15kΩ)B.电压表V2(量程0~15V,内阻约为75kΩ)C.电流表A1(量程0~3A,内阻约为0.2Ω)D.电流表A2(量程0~0.6A,内阻约为1Ω)E.变阻器R1((0~10Ω,0.6A)F.变阻器R2(0~2000Ω,0.1A)G.电池组E(电动势为3V,内阻约为0.3Ω)H.开关S,导线若干(1)为减小实验误差,应选用的实验器材有____________________(填仪器前面的代号)(2)请在虚线框中画出实验误差较小而操作方便的最佳实验原理图.(3)测量中,电压表示数为U,电流表示数为I,金属丝平均直径为d,金属丝接进电路的有效长度为L,则金属丝电阻率可表达为ρ=______________________3.下左图是一种测定电压表内阻的电路图,根据电路图,在实物图中连接了部分导线,请在图中画出还需要连接的导线.1高二物理练习题14.某学习小组用伏安法测量一未知电阻Rx的阻值,给定器材及规格为:电流表A(量程为0~5mA,内阻约为10Ω);电压表V(量程为0~3V,内阻约为3kΩ);滑动变阻器(最大阻值约为50Ω);电源E(电动势约3V);开关S、导线若干.(1)由于不知道未知电阻的阻值范围,先采用如图所示电路试测,读得电压表示数大约为2.0V,电流表示数大约为4.0mA,则未知电阻阻值Rx大约为________Ω;(2)经分析,该电路测量误差较大,需要作改进.请在虚线框内画出改进后的测量原理图;(3)用改进后的电路进行测量,其测量值___________(选填“等于”、“小于”、“大于”)真实值.5.某实验小组要描绘一个标有“3.8V,1W”的小灯泡L伏安特征曲线,所供选择的器材除了导线和开关外,还有以下一些器材可供选择:A.电压表V(量程5V,内阻约为5kΩ)B.直流电源E(电动势4.5V,内阻不计)C.电流表A1(量程150mA,内阻约为2Ω)D.电流表A2(量程300mA,内阻约为1Ω)E.滑动变阻器R1(阻值0~10Ω)2高二物理练习题1F.滑动变阻器R2(阻值0~200Ω)(1)实验中为较准确测量、方便调节,电流表应选用_______,滑动变阻器应选用________;(填写仪器符号)(2)实验中要求小灯泡的电压从零逐渐增大到额定电压,测量误差尽可能小.请你为该实验小组设计电路图,画在下面的方框中(3)小灯泡的电功率P随电压U变化的图象及其伏安特性曲线可能分别是图中的________.A.①和③B.①和④C.②和③D.②和④6.某小组研究加在灯两端的电压U和通过灯的电流I关系时,测出了共8组数据如下表所示:次数1234567U/V00.200.501.001.502.003.00I/A00.080.130.180.200.240.29请在下图的坐标图中描点作出U-I图线3高二物理练习题1通过实验可知:当电压逐渐增大时,灯丝的电阻变化情况是__________;这表明该导体的电阻随温度的升高而________________.4
