《视图2》习题VIP免费

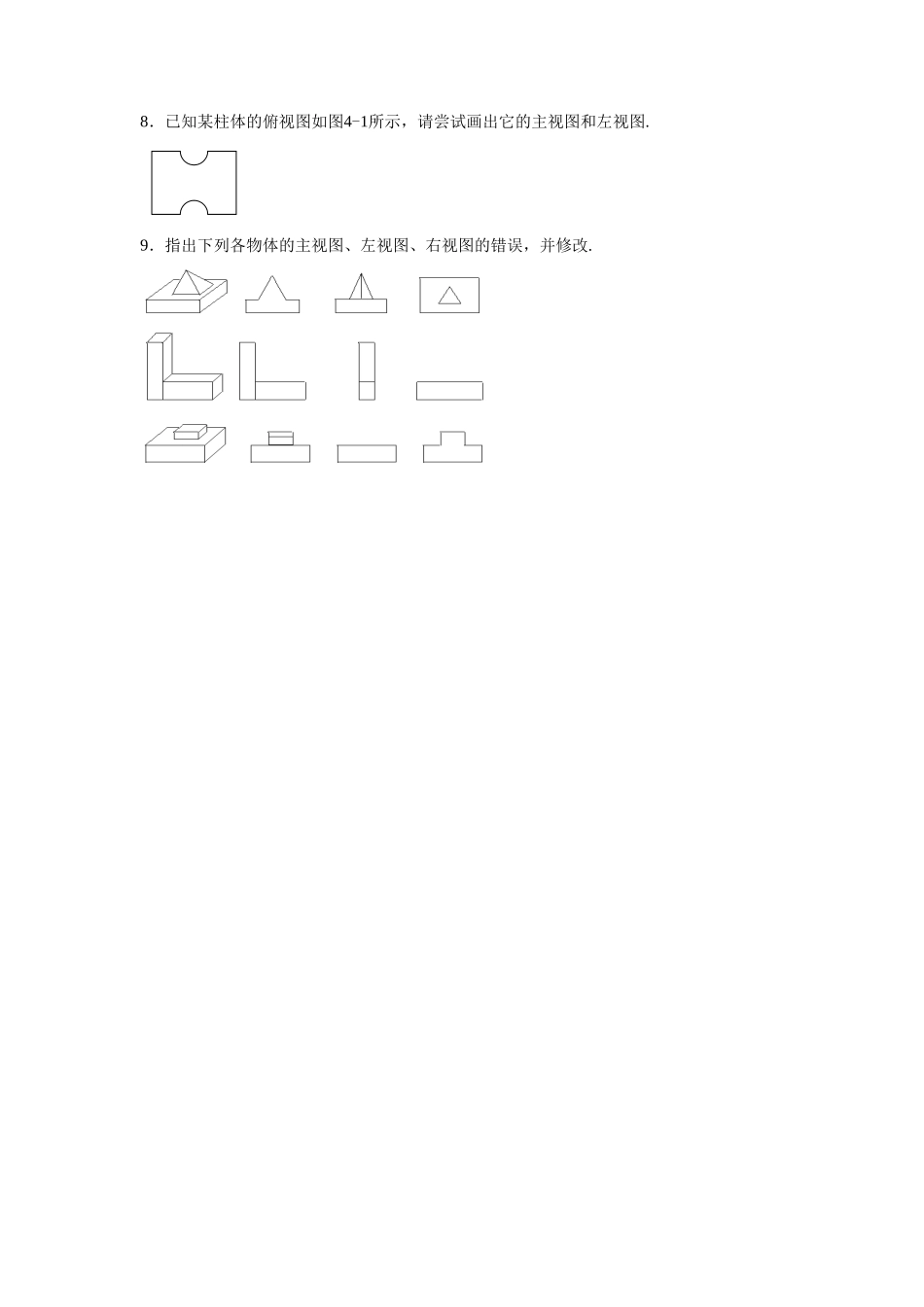

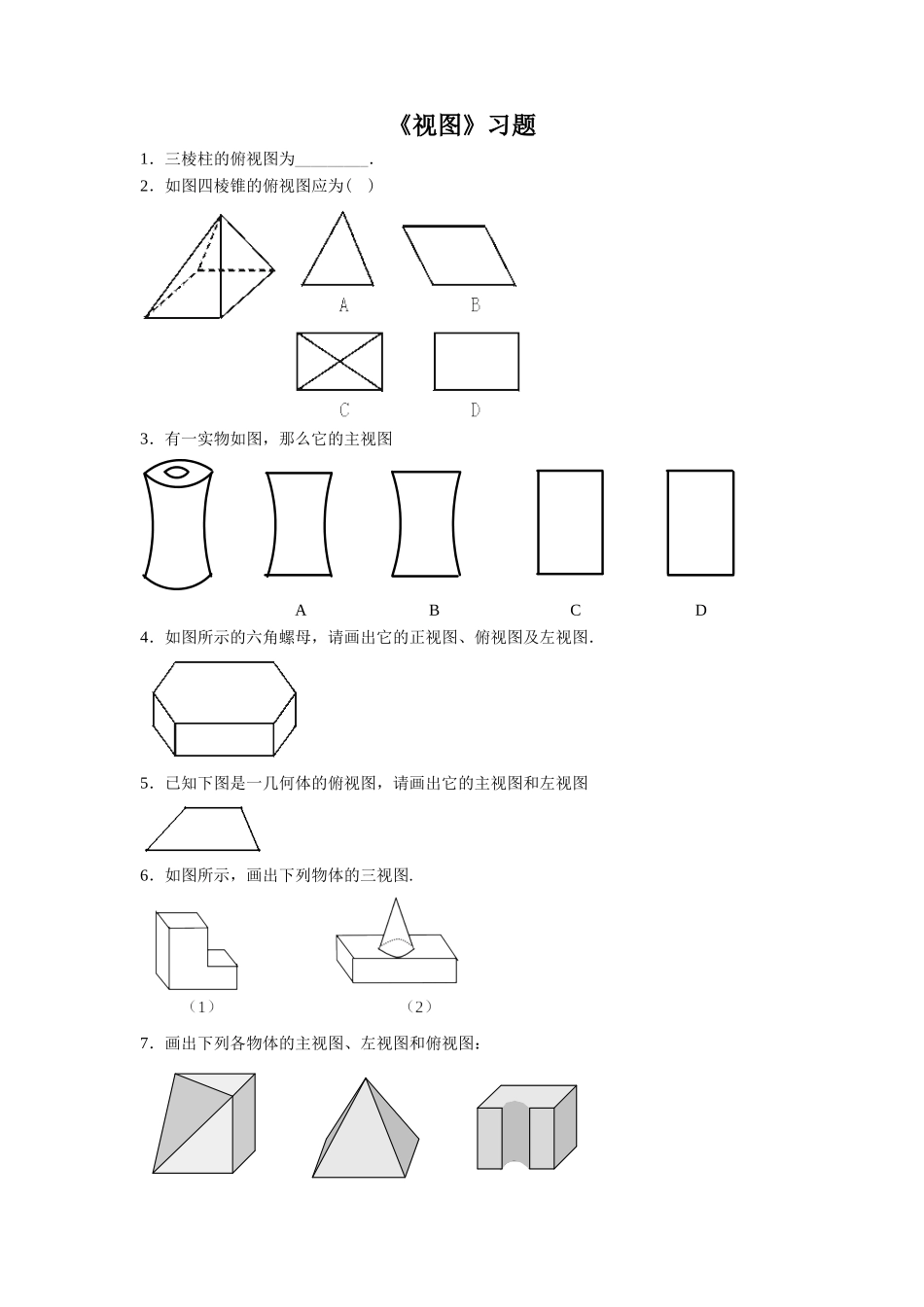

《视图》习题1．三棱柱的俯视图为_________．2．如图四棱锥的俯视图应为()3．有一实物如图，那么它的主视图ABCD4．如图所示的六角螺母，请画出它的正视图、俯视图及左视图．5．已知下图是一几何体的俯视图，请画出它的主视图和左视图6．如图所示，画出下列物体的三视图.7．画出下列各物体的主视图、左视图和俯视图：8．已知某柱体的俯视图如图4-1所示，请尝试画出它的主视图和左视图.ͼ4-19．指出下列各物体的主视图、左视图、右视图的错误，并修改.
