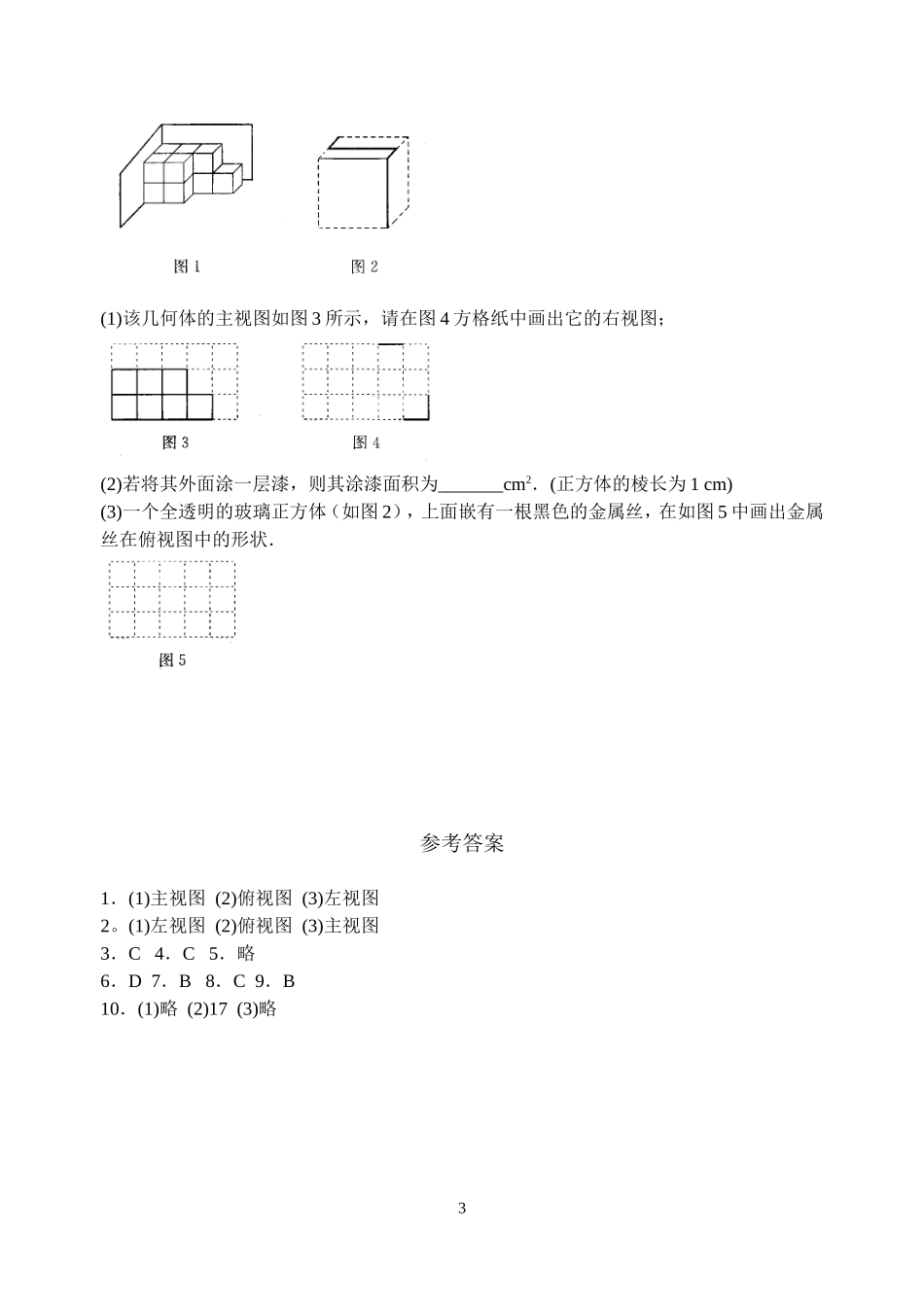

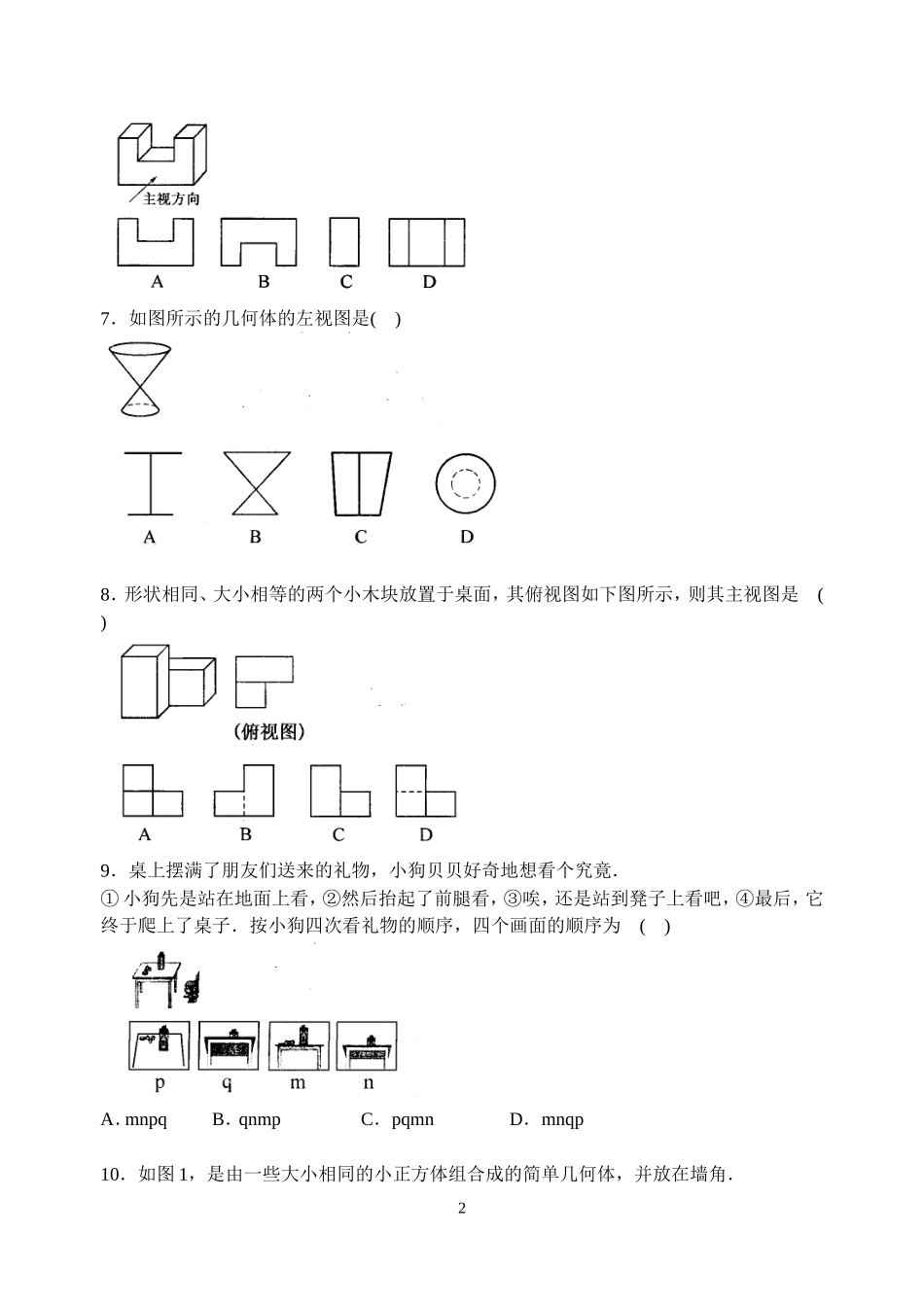

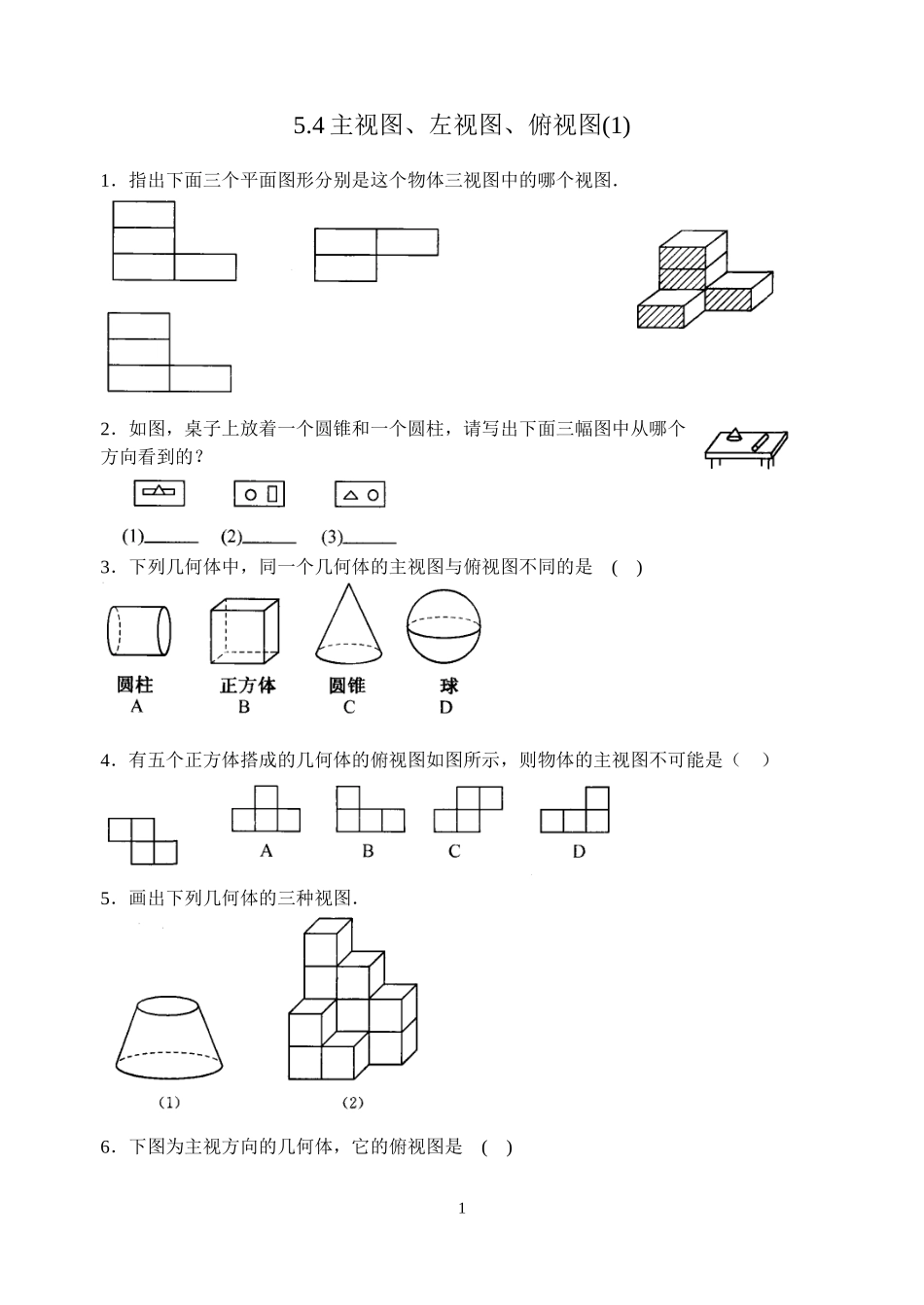

5.4主视图、左视图、俯视图(1)1．指出下面三个平面图形分别是这个物体三视图中的哪个视图．2．如图，桌子上放着一个圆锥和一个圆柱，请写出下面三幅图中从哪个方向看到的？3．下列几何体中，同一个几何体的主视图与俯视图不同的是()4．有五个正方体搭成的几何体的俯视图如图所示，则物体的主视图不可能是（）5．画出下列几何体的三种视图．6．下图为主视方向的几何体，它的俯视图是()17．如图所示的几何体的左视图是()8．形状相同、大小相等的两个小木块放置于桌面，其俯视图如下图所示，则其主视图是()9．桌上摆满了朋友们送来的礼物，小狗贝贝好奇地想看个究竟．①小狗先是站在地面上看，②然后抬起了前腿看，③唉，还是站到凳子上看吧，④最后，它终于爬上了桌子．按小狗四次看礼物的顺序，四个画面的顺序为()A．mnpqB．qnmpC．pqmnD．mnqp10．如图1，是由一些大小相同的小正方体组合成的简单几何体，并放在墙角．2(1)该几何体的主视图如图3所示，请在图4方格纸中画出它的右视图；(2)若将其外面涂一层漆，则其涂漆面积为_______cm2．(正方体的棱长为1cm)(3)一个全透明的玻璃正方体（如图2），上面嵌有一根黑色的金属丝，在如图5中画出金属丝在俯视图中的形状．参考答案1．(1)主视图(2)俯视图(3)左视图2。(1)左视图(2)俯视图(3)主视图3．C4．C5．略6．D7．B8．C9．B10．(1)略(2)17(3)略3
