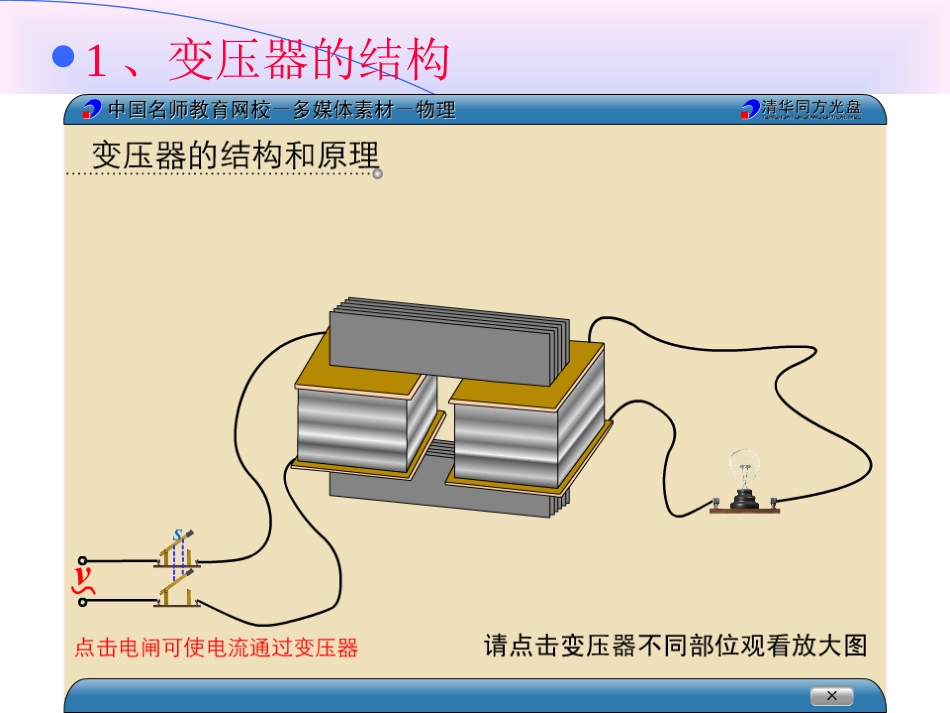

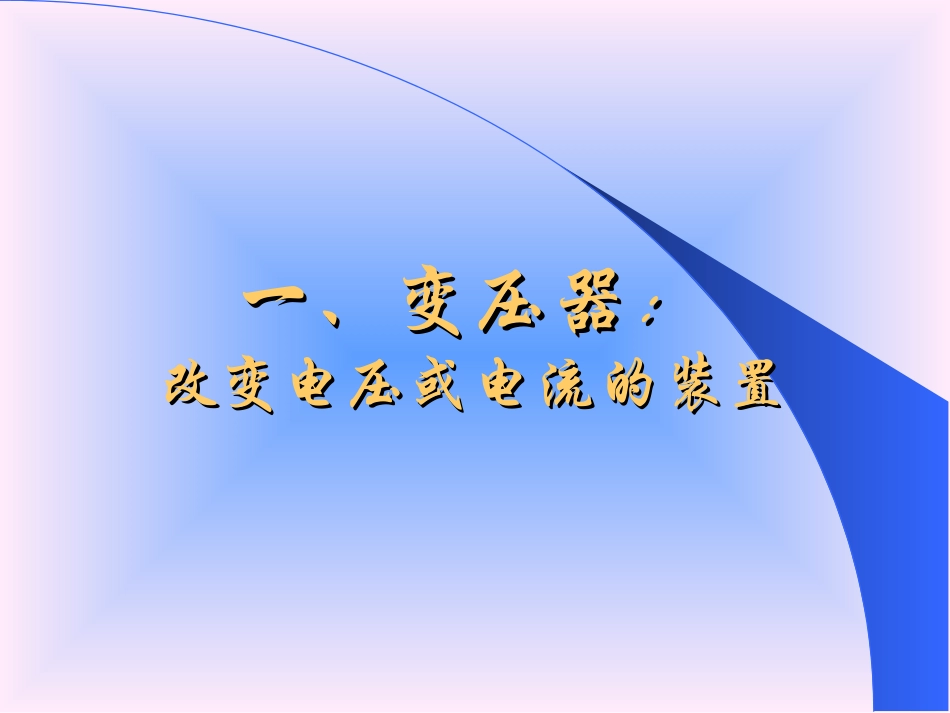

高三物理总复习：高三物理总复习：变压器、远距离输电变压器、远距离输电高三物理总复习：高三物理总复习：变压器、远距离输电变压器、远距离输电张小民一、变压器：一、变压器：改变电压或电流的装置改变电压或电流的装置1、变压器的结构22、工作原理：、工作原理：在原、副线圈上由于有交变电流而发生的互相感应现在原、副线圈上由于有交变电流而发生的互相感应现象，叫做互感现象，互感现象是变压器工作的基础。象，叫做互感现象，互感现象是变压器工作的基础。闭合铁芯的作用：使磁感线只分布在铁芯内部，没有漏磁。因此穿过原副线圈的磁通量总相等，磁通量的变化率也相等。3、变压规律原线圈两端的感应电动势E1=n1/t副线圈两端的感应电动势E2=n2/t若不考虑原副线圈的内阻，则U1=E1；U2=E2则：U1/U2=n1/n2二、理想变压器：磁通量全部集中在铁芯内，变压器没有能量损失，输入功率等于输出功率。1、理想变压器电压跟匝数的关系：U1/U2=n1/n2说明：对理想变压器各线圈上电压与匝数成正比的关系，不仅适用于原、副圈只有一个的情况，而且适用于多个副线圈的情况。即有……。这是因为理想变压器的磁通量全部集中在铁芯内。因此穿过每匝线圈的磁通量的变化率是相同的，每匝线圈产生相同的电动势，因此每组线圈的电动势与匝数成正比。在线圈内阻不计的情况下，每组线圈两端的电压即等于电动势，故每组电压都与匝数成正比。332211nUnUnU12212121222111nnIInnUUUIPUIP2、理想变压器电流跟匝数的关系：I1/I2=n2/n1（适用于只有一个副线圈的变压器）说明：原副线圈电流和匝数成反比的关系只适用于原副线圈各有一个的情况，一旦有多个副线圈时，反比关系即不适用了，可根据输入功率与输出功率相等的关系则有：U1I1=U2I2+U3I3+U4I4+……再根据U2=U1U3=U1U4=U4……可得出：n1I1=n2I2+n3I3+n4I4+……12nn14nn13nn3、理想变压器工作中的逻辑关系①n1/n2确定时，输出电压U2由输入电压U1决定。即U2=U1；②在U1和n1/n2确定时，原线圈上电流I1由副线圈上电流I2决定，即I1=I2其中I2是由U2和负载电阻R决定的，I2=③输出功率决定输入功率12nn12nnRU2三、远距离输电三、远距离输电1、如图16-9所示,理想变压器原、副线圈匝数比为4：1，平行金属导轨与原线圈相连，当导体ab在匀强磁场中匀速运动时，电流表A1示数为12mA，则电流表A2示数为______mA。A12A图16-9abv2、如图16-7,一理想变压器原副线圈匝数比为4:1,图中五只电灯完全相同,若B、C、D、E都能正常发光，则A灯（）A.一定能正常发光B.比正常发光暗C.比正常发光亮D.一定被烧坏ABCDE16-图73、如图16-1所示,理想变压器铁芯上绕有A、B、C三个线圈，匝数比为nA:nB:nC=4:2:1,在线圈B和C的两端各接一个相同的电阻R，当线圈A与交流电源连通时，交流电流表A2的示数为I0，则交流电表A1的读数为_______________I0。A1A2C图16-1ABRR再见再见
