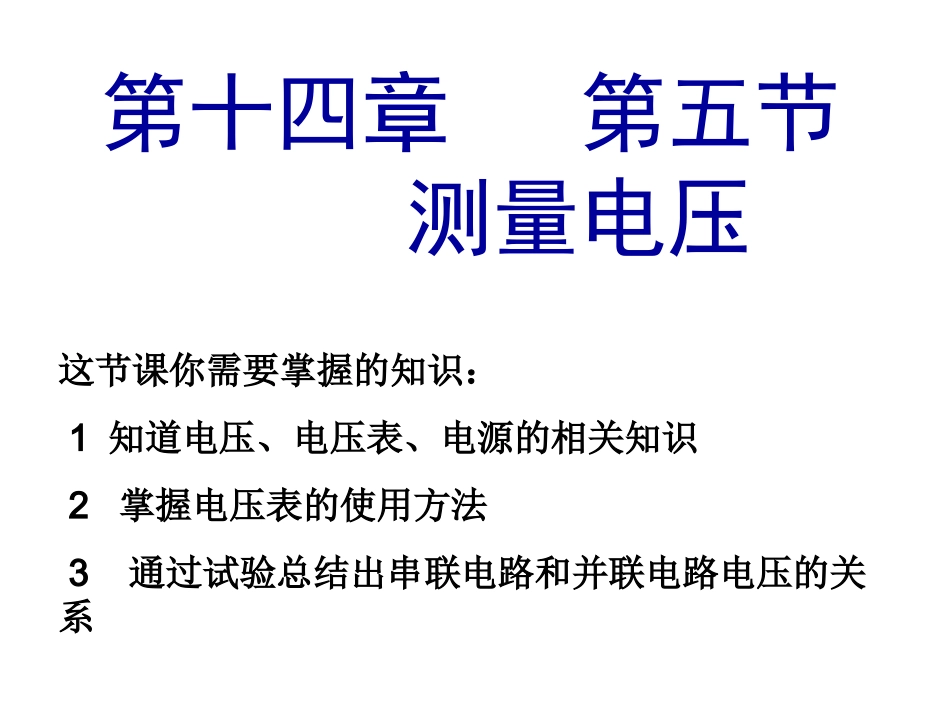

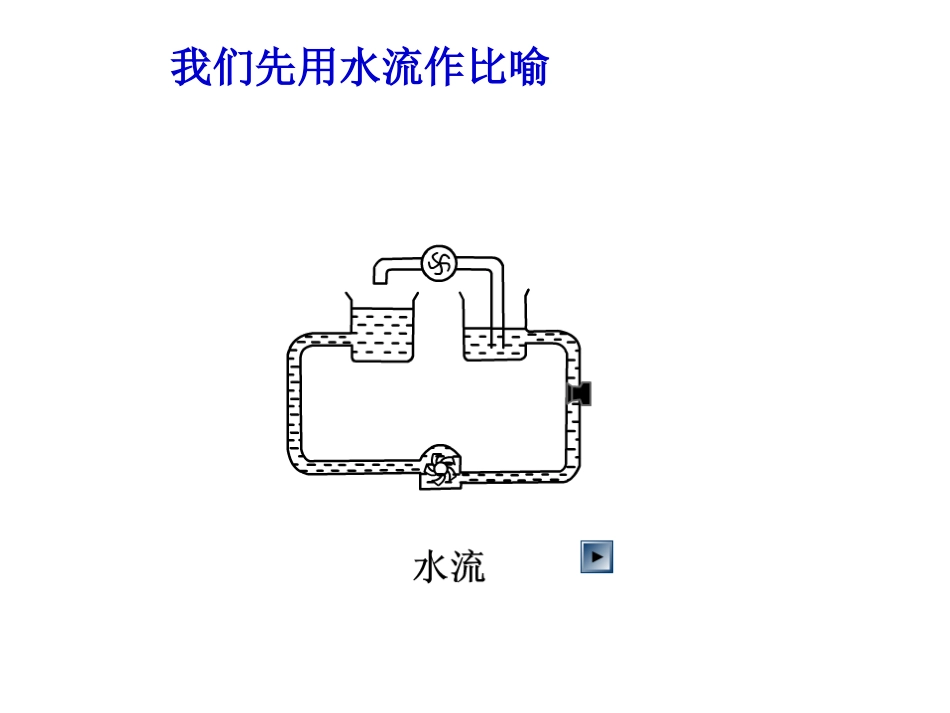

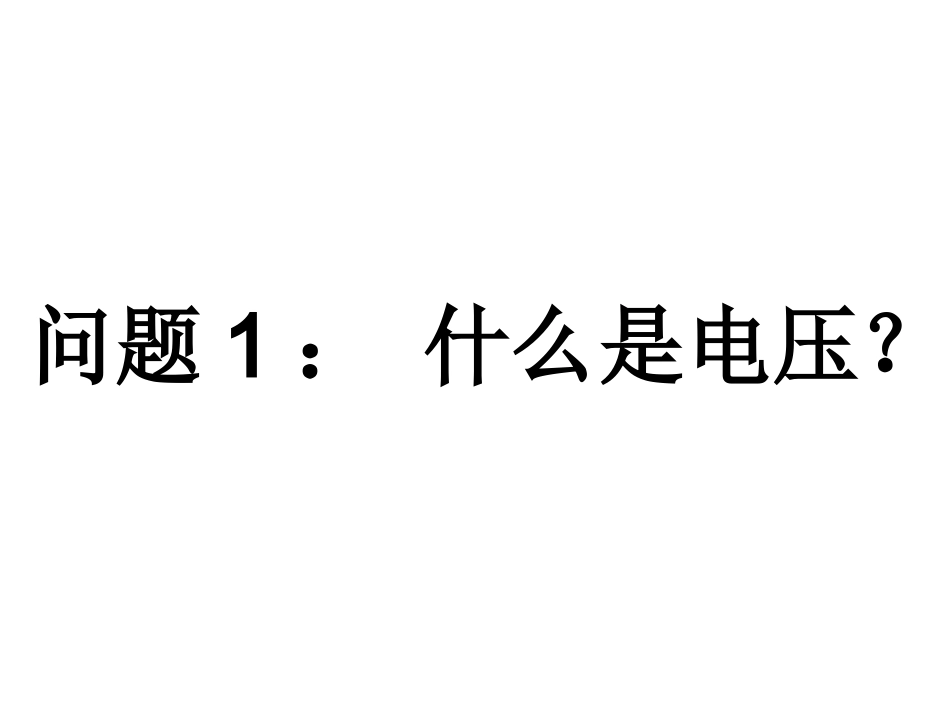

第十四章第五节测量电压这节课你需要掌握的知识：1知道电压、电压表、电源的相关知识2掌握电压表的使用方法3通过试验总结出串联电路和并联电路电压的关系问题1：什么是电压？我们先用水流作比喻比较水流和电流的相似处。电压使电路中的自由电荷定向移动形成电流。我们还知道什么：（1)是提供电压的装置。发电机干电池纽扣电池蓄电池电源(2)、电压的表示符号：。(3)、电压的国际主单位：简称：，表示符号：。常用单位：换算关系：伏特伏VU1kV=1000V1V=1000mV千伏（kV）毫伏（mV）(4)、常见的电压一节干电池的电压：对人体的安全电压不高于：我国家庭生活用电的电压：1.5V36V220V你知道了吗?1、在的作用下，电荷定向移动形成电流。2、电压的表示符号国际单位是用字母表示。3、（1）对人体的安全电压是伏（2）一节干电池的电压是伏=毫伏（3）我国家庭电路的电压是伏=千伏电压U伏特V≤361.515000.22220问题2：如何使用电压表？(1)、测量电压的仪表，叫电压表。它在电路中的符号是V电流表电压表符号接线柱量程分度值使用规则3个3个3A和0.6A3A：0.1A0.6A:0.02A1、串联在电路中2、“+”入“-”出3、被测电流不能超出电流表量程4、不允许把电流表直接接到电源的两极。3V和15V3V:0.1V15V:0.5V1、并联在电路中2、“+”入“-”出3、被测电压不能超出电压表量程AV4、电压表可以直接接到电源两极（2）、练习练习::电压表的读数电压表的读数问题3：如何使用电压表测量电路电压？（1）、小组合作探究：请用电压表分别测出一节干电池的电压和两节干电池串联，三节干电池串联后的总电压。干电池一节两节串联三节串联电压U（V）记录数据表格结论：串联电池组的总电压等于各节电池电压之和。（2）、探究串联电路中电压的规律1、提出问题：2、猜想与假设3、制定计划与设计实验4、进行实验5、收集实验数据6、分析与论证7、评估与交流提出问题在下图中，两个灯泡是串联接入电路的。那么在电路中的L1两端电压UAB、L2两端的电压UCD与L1、L2两端的总电压UAD可能有什么样的关系？猜想与假设：ABDL1L2C制定计划与设计实验分别把电压表接入图中L1两端、L2两端测出电压，然后测出L1、L2两端的总电压，看看测得的电压之间有什么关系？ABDLIL2CABDLIL2CVVABDL1L2VC1、连接电路时开关应断开2、选择电压表合适的量程3、电压表要与所测用电器并联4、电压表的正负接线柱不要接反了实验注意事项:进行实验L1L2ABCD收集实验数据测量对象UAB/VUCD/VUAD/V电压（V）分析与论证由数据我们可以看出：串联电路两端的电压等于各部分电路两端的电压之和。UAD=UAB+UCD（4）、探究并联电路中电压的规律1、提出问题：2、猜想与假设3、制定计划与设计实验4、进行实验5、收集实验数据6、分析与论证7、评估与交流提出问题在下图中，两个灯泡是并联接入电路的。那么在电路中的L1两端与L2两端的电压有什么样的关系？L1L2猜想与假设ABDC制定计划与设计实验分别用电压表测出A、B之间，C、D之间，A、D之间以及B、C之间的电压，看看测得的电压值之间有什么关系？L1L2VCDL1L2VDAVL1L2BCL2L1VAB进行实验L1L2ABCD测量对象UAB/VUCD/VUAD/VUBC/V电压（U）收集实验数据分析与论证由数据我们可以看出：并联电路中，各支路两端的电压相等并联电路中，各支路两端的电压相等..UUABAB==UUCDCD==UUADAD=U=UBBCC谈一谈：我学习这节课的收获1、电压的概念、单位、生活中常见的电压。2、电压表的使用方法。3、电源电压的测量。4、串并联电路电压的特点。自我检测•自我检测：•1．在的作用下，电荷定向移动形成电流。•2、电压的表示符号国际单位是用字母表示。•3、（1）对人体的安全电压是伏•（2）一节干电池的电压是伏=毫伏•（3）我国家庭电路的电压是伏=千伏•4．如图所示的电路中，开关S闭合时，电压表所测得的电压是（）•A、电灯L1两端的电压B、电灯L2两端的电压•C、电灯L1和L2两端的电压D、电源电压•5．如图所示电路中，甲、乙是两只电表，闭合开关S后，两灯泡都能发光，则（）•A、甲是电流表，乙是电压表B、甲是电压表，乙是电流表•C、甲、乙都是电流表D、甲、乙都是电压表•6、在如图所示的电路中，如果电压表V1的示数为4.5，则V2的示数为V，V3的示数为V。
