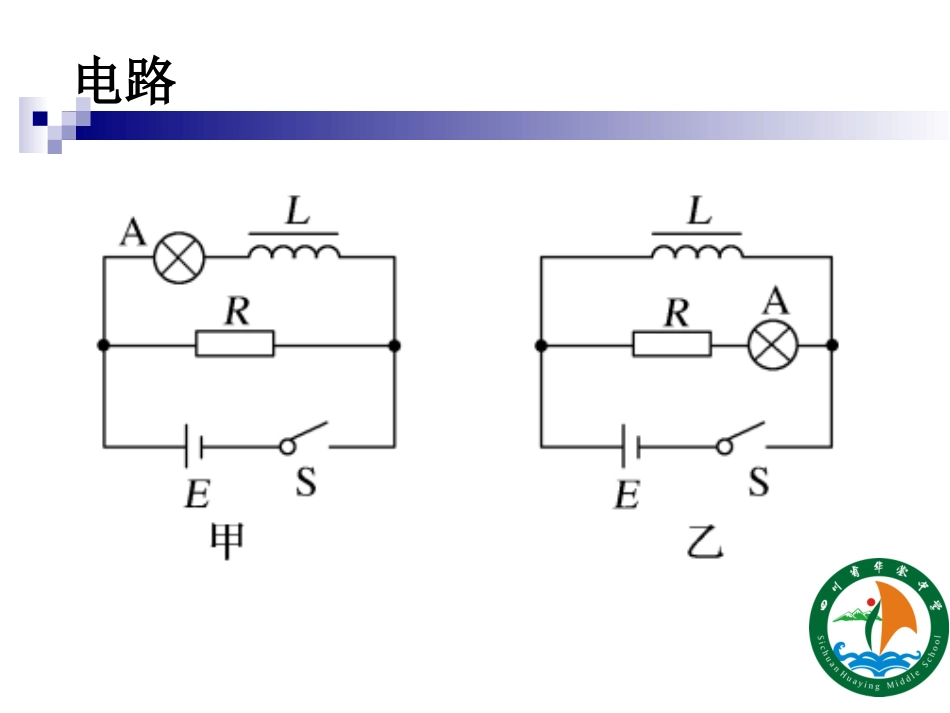

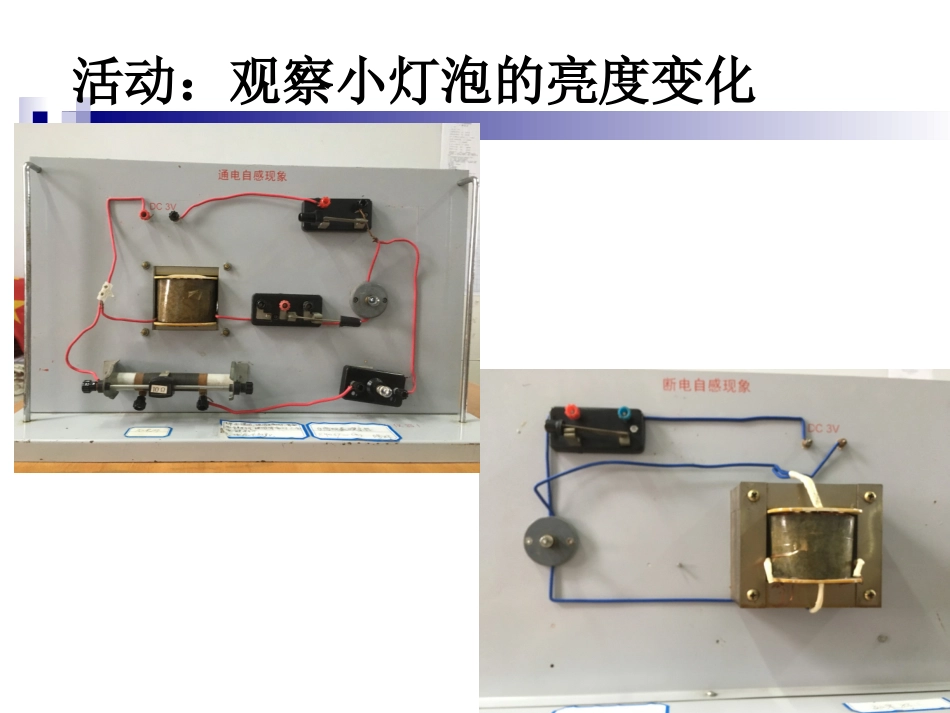

L6自感活动：观察小灯泡的亮度变化电路现象：通电时：和自感线圈串联的小灯泡另一个小灯泡断电时：和自感线圈串联的小灯泡逐渐变亮立即正常发光慢慢熄灭想一想：小灯泡的亮度为什么会这样变化？A2A1现象：灯泡A1立刻变亮，A2逐渐变亮分析：S闭合I增大Φ增大产生E阻碍电流增大(延迟)自感现象自感现象1、由于导体本身的电流发生变化而产生的电磁感应现象，叫自感现象。2、自感现象中产生的电动势叫自感电动势。自感电动势的作用：阻碍导体中原来的电流变化。注意：“阻碍”不是“阻止”，电流原来怎么变化还是怎么变，只是变化变慢了，即对电流的变化起延迟作用。A2A1t分析：当电路接通时，和自感线圈串联的用电器电流缓慢增加，最后也能到达一个稳定值通电自感：灯泡电流的方向发生了突变现象：灯泡逐渐熄灭分析：S断开I减小Φ减小产生E阻碍电流减小(延迟)断电自感：分析：断电自感：自感线圈总想找一个回路，使电流缓慢减少。最后电流也会消失。断电时，自感线圈变成一个电源，它的电流方向和之前方向一致，它的大小和之前一致，慢慢减小。OtI思考：断电的时候是不是小灯泡一定会慢慢熄灭？必须有闭合回路，若没有闭合回路，则会立即熄灭自感电动势1、大小：与电流的变化率成正比IELt2、自感系数L(简称自感或电感)（1）决定因素：由线圈本身性质决定L的大小跟线圈的形状、体积、匝数等因素有关。另外有铁芯时线圈的自感系数，比没有铁芯时大得多。（2）单位：亨利，简称亨，符号是H。常用单位：毫亨（mH）微亨（μH）HmHH6310101三、自感现象的应用—日光灯1、日光灯的主要组成：日光灯管管内充有微量的惰性气体和稀薄的水银蒸气点燃：需要高于220v的电压正常发光：需要低于220v的电压启辉器镇流器2、日光灯的电路连接：3、日光灯的工作过程：1、启动时产生瞬时高压镇流器的作用：2、正常工作时降压限流自动开关启辉器的作用：自感现象的防止—双线绕法消除自感现象如图所示的电路中，电源电动势为E，内阻r忽略.R1和R2是两个定值电阻，L是一个自感系数较大的线圈.开关S原来是断开的，从闭合开关S到电路中电流达到稳定为止的时间内，通过R1的电流I1和通过R2的电流I2的变化情况是()A.I1逐渐变大B.I1立即变大C.I2逐渐变大D.I2立即变大BC课堂练习课堂练习如图所示，L为自感系数较大的线圈，电路稳定后小灯泡正常发光，当断开电键的瞬间会有A.灯A立即熄灭B.灯A慢慢熄灭C.灯A突然闪亮一下再慢慢熄灭D.灯A突然闪亮一下再突然熄灭LAA为什么有时候灯泡会闪亮一下再熄灭？如图所示，自感线圈的自感系数很大，电阻为零。电键K原来是合上的，在K断开后，分析：（1）若R1＞R2，灯泡的亮度怎样变化？（2）若R1＜R2，灯泡的亮度怎样变化？如图所示电路中，L为电阻很小的线圈G1和G2为零点在表盘中央的相同的电流表，当开关S闭合时，电流表G1指针偏向右方，那么当开关S断开时将出现的现象是A．G1和G2指针都立即回到零点B．G1指针立即回到零点，而G2指针缓慢地回到零点C．G1指针缓慢回到零点，而G2指针先立即偏向左方，然后缓慢地回到零点D．G1指针先立即偏向左方，然后缓慢地回到零点，而G2指针缓慢地回到零点D如图所示是日光灯的结构示意图．若按图示的电路连接，关于日光灯发光的情况，下列叙述中正确的是（）AS1接通，S2、S3断开，日光灯就能正常发光BS1、S2接通，S3断开，日光灯就能正常发光CS3断开，接通S1、S2后，再断开S2，日光灯就能正常发光D当日光灯正常发光后，再接S3，也能正常发光通S3，日光灯仍能正常发光C自感现象自感电动势E效果：总是阻碍电流变化自感系数L影响因素:线圈的横截面积、匝数、有无铁芯等单位：H、mH、μH自感现象的应用和防止大小:E=LΔI/Δt自感总结
