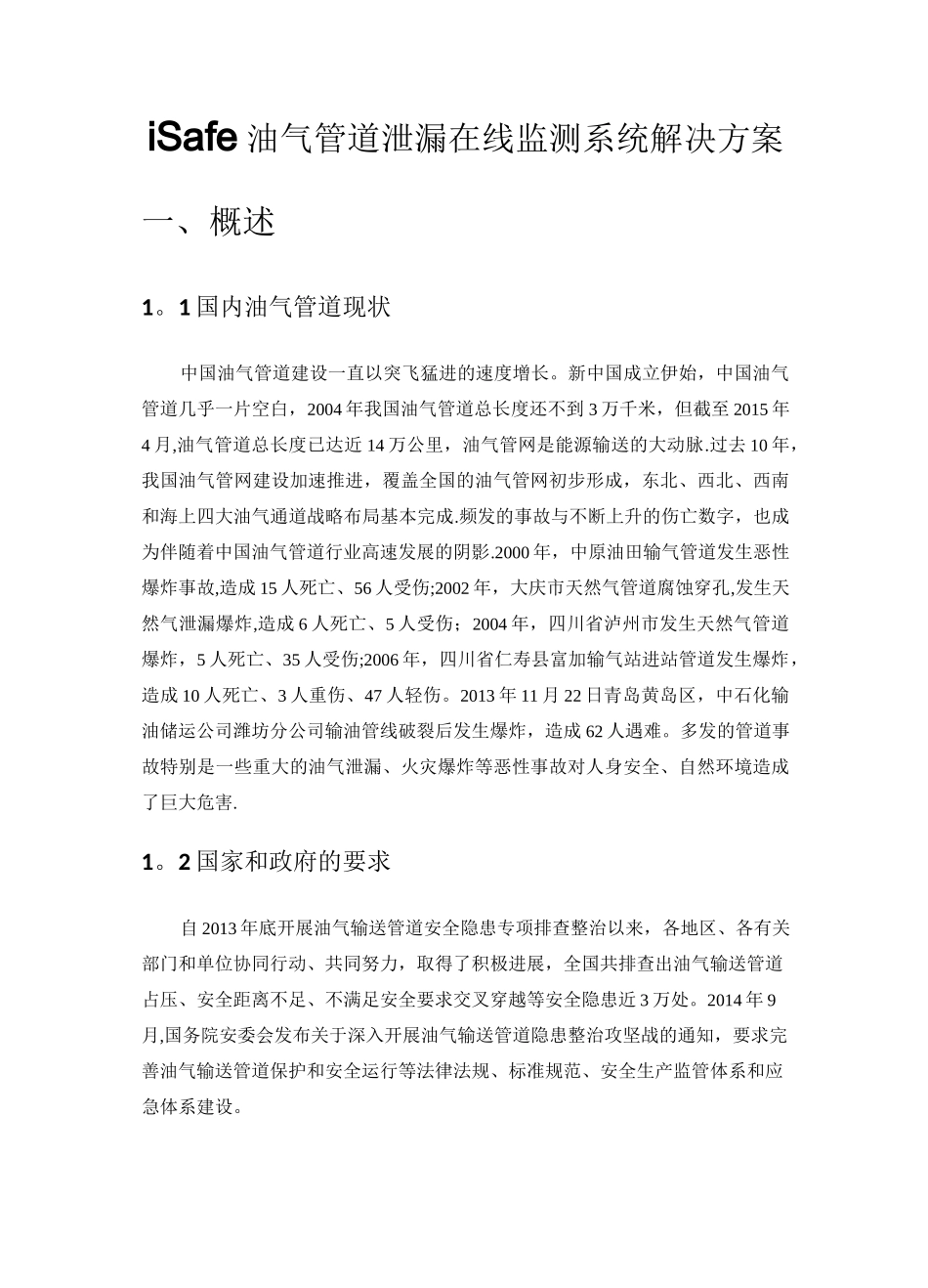

iSafe油气管道泄漏在线监测系统解决方案一、概述1。1国内油气管道现状中国油气管道建设一直以突飞猛进的速度增长。新中国成立伊始，中国油气管道几乎一片空白，2004年我国油气管道总长度还不到3万千米，但截至2015年4月,油气管道总长度已达近14万公里，油气管网是能源输送的大动脉.过去10年，我国油气管网建设加速推进，覆盖全国的油气管网初步形成，东北、西北、西南和海上四大油气通道战略布局基本完成.频发的事故与不断上升的伤亡数字，也成为伴随着中国油气管道行业高速发展的阴影.2000年，中原油田输气管道发生恶性爆炸事故,造成15人死亡、56人受伤;2002年，大庆市天然气管道腐蚀穿孔,发生天然气泄漏爆炸,造成6人死亡、5人受伤；2004年，四川省泸州市发生天然气管道爆炸，5人死亡、35人受伤;2006年，四川省仁寿县富加输气站进站管道发生爆炸，造成10人死亡、3人重伤、47人轻伤。2013年11月22日青岛黄岛区，中石化输油储运公司潍坊分公司输油管线破裂后发生爆炸，造成62人遇难。多发的管道事故特别是一些重大的油气泄漏、火灾爆炸等恶性事故对人身安全、自然环境造成了巨大危害.1。2国家和政府的要求自2013年底开展油气输送管道安全隐患专项排查整治以来，各地区、各有关部门和单位协同行动、共同努力，取得了积极进展，全国共排查出油气输送管道占压、安全距离不足、不满足安全要求交叉穿越等安全隐患近3万处。2014年9月,国务院安委会发布关于深入开展油气输送管道隐患整治攻坚战的通知，要求完善油气输送管道保护和安全运行等法律法规、标准规范、安全生产监管体系和应急体系建设。1。3系统建设目标管道的完整性和安全运营的重要性和必要性显得尤为突出.为确保管道安全运行，消除事故隐患,保护环境,迫切需要对油气管道建设可靠的泄漏监测系统。用音波法、负压波法、质量平衡法融合一起的管道泄漏监测系统对压力管道进行泄漏监测是目前最先进、最可靠的泄漏监测技术。iSafe管道泄漏监测系统采用音波法、负压波法、质量平衡法三种方法融合的管道泄漏监测技术,能准确迅速发现泄漏并确定油气管道泄漏位置.二、技术方案2。1现有管道管理及技术手段分析国外从20世纪70年代就开始对管道泄漏检测技术进行了研究。国内管道泄漏技术的研究起步较晚，但发展很快.目前，国内现有的泄漏检测方法从最早的人工沿管路分段巡视检漏发展到较复杂的利用计算机软件和硬件相结合的方法；从陆地管道检测技术发展到海底检测。其中，根据测量分析的媒介不同可分为直接检测法与间接检测法。直接检测法指直接用测量装置对管线周围的介质进行测量，判断有无泄漏产生.主要有直接观察法，气体法，清管器法。间接检测法是根据泄漏引起的管道流量、压力等参数及声、光、电等方面变化进行泄漏检测.主要有水压、气压检测法，质量、体积平衡法，压力点分析法，负压波检测法、音波法等。随着世界各国管道建设的快速发展,管道泄漏监测技术也伴随发展几十年。从油气管道泄漏监测的历史来看，国外早期的监测技术手段大多采用压力点分析法，负压波检测法，光学检测法，声发射技术法，动态模拟法，统计检测法等方法。目前的泄漏监测和定位手段是多学科多技术的集成,特别是随着传感器技术、模式识别技术、通信技术、信号处理技术和模糊逻辑、神经网络、专家系统等人工智能技术等发展，为泄漏检测定位方法带来了新的活力，可对诸如流量、压力、温度、密度、粘度等管道和流体信息进行采集和处理,通过建立数学模型或通过信号处理，或通过神经网络的模式分类、或通过模糊理论对检测区域或信号进行模糊划分，从而提取故障特征等基于知识的方法进行检测和定位。将建立管道的数学模型和某种信号处理方法相结合、将管外检测技术和管内检测技术相结合、将智能方法引入监测和定位技术实现智能检测、机器人检测和定位等作为研究方向。根据管道泄漏监测检测技术的特点，油气管道的泄漏监测技术应用以负压波法、音波法、质量平衡法为主有条件的地区，还可采用人工巡检相结合的方法。几种检漏方法配合使用，相互补充,组成可靠性和经济性均得到综合优化的检漏系统，可使管道泄漏得到很好的控制.2・2iSafe管道泄漏监测系统技术原理管道...
