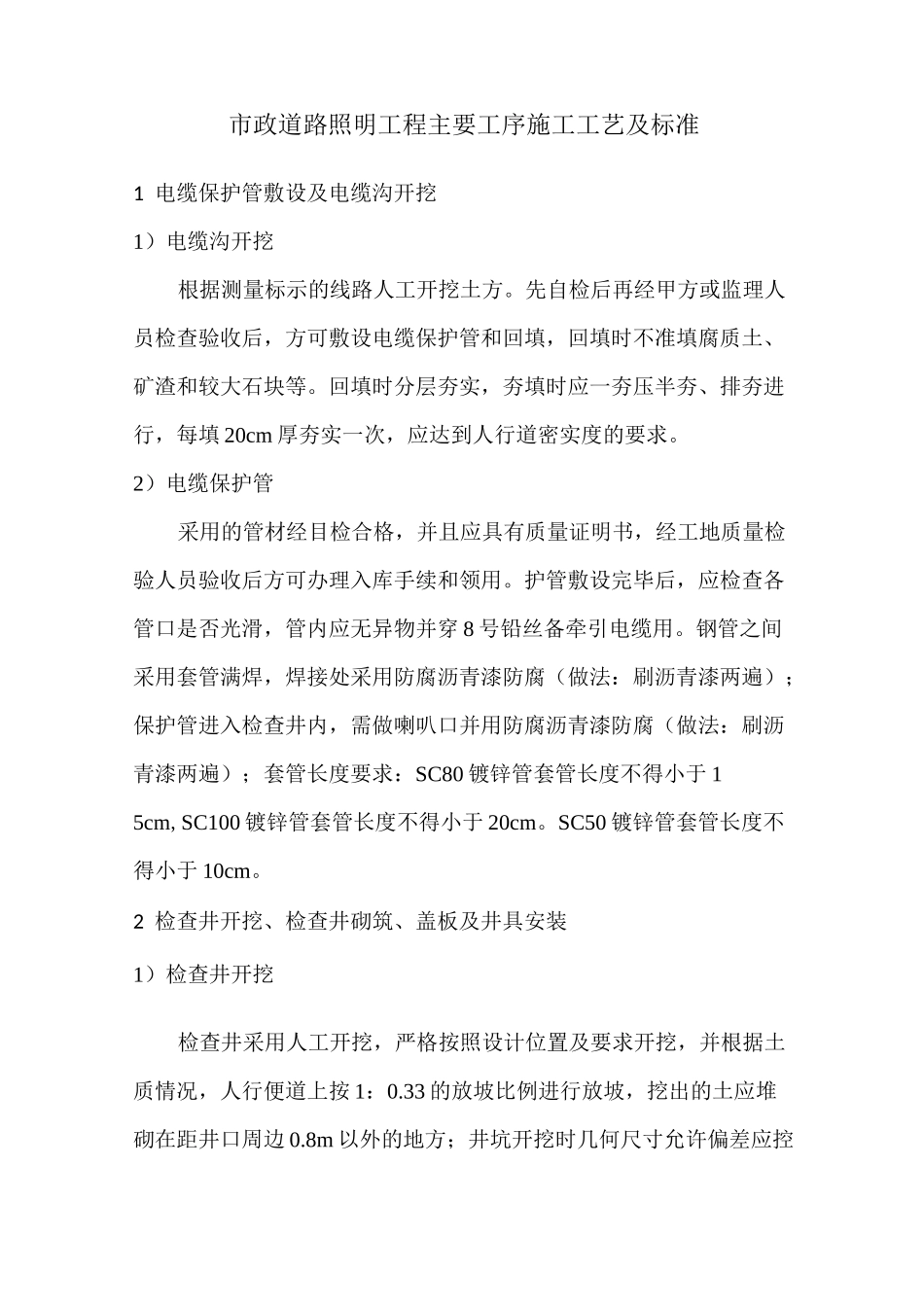

xxxx□□□□□□DDDDDDDDDDDDDDDDDODDODDODDXXXDDDDDDD市政道路照明工程主要工序施工工艺及标准1电缆保护管敷设及电缆沟开挖1）电缆沟开挖根据测量标示的线路人工开挖土方。先自检后再经甲方或监理人员检查验收后，方可敷设电缆保护管和回填，回填时不准填腐质土、矿渣和较大石块等。回填时分层夯实，夯填时应一夯压半夯、排夯进行，每填20cm厚夯实一次，应达到人行道密实度的要求。2）电缆保护管采用的管材经目检合格，并且应具有质量证明书，经工地质量检验人员验收后方可办理入库手续和领用。护管敷设完毕后，应检查各管口是否光滑，管内应无异物并穿8号铅丝备牵引电缆用。钢管之间采用套管满焊，焊接处采用防腐沥青漆防腐（做法：刷沥青漆两遍）；保护管进入检查井内，需做喇叭口并用防腐沥青漆防腐（做法：刷沥青漆两遍）；套管长度要求：SC80镀锌管套管长度不得小于15cm,SC100镀锌管套管长度不得小于20cm。SC50镀锌管套管长度不得小于10cm。2检查井开挖、检查井砌筑、盖板及井具安装1）检查井开挖检查井采用人工开挖，严格按照设计位置及要求开挖，并根据土质情况，人行便道上按1：0.33的放坡比例进行放坡，挖出的土应堆砌在距井口周边0.8m以外的地方；井坑开挖时几何尺寸允许偏差应控制在直径方向±2cm，深度方向-5cm，开挖时精心控制。2）检查井安装及砌筑电缆检查井严格按照设计要求砌筑，底部做30cm毛砂垫层，夯实找平后，干砖铺底。用C15混凝土砌块砌筑，M10水泥砂浆砌筑，内径1m,待砌体砌筑高度为900mm时，安装厚度为120mm的预制混凝土盖板，盖板预留直径为700mm的孔洞。在盖板安装完毕后，再用C15混凝土砌块砌筑300mm高的井体，最后安装铸铁防盗井盖。内外壁抹面均采用1：2.5水泥砂浆，具体做法采用抹两遍，其中一遍抹面，一遍找平，成型后内外井壁均应平滑光亮，砌筑时电缆挂钩应预埋；灯基穿线管、电缆保护管出入口应预留孔洞。待井砌筑、抹灰完成3d后，外壁周围回填夯实，回填时分层夯实，夯填时应一夯压半夯、排夯进行，每填20cm厚夯实一次。井内壁几何尺寸允许偏差直径方向±2cm，深度方向-5cm，施工时精心控制。预制电缆检查井严格按照设计要求安装，底部做10cm混凝土垫层，大小尺寸符合设计要求，垫层做好后安装混凝土预制井筒，安装位置符合设计要求。3接地保护1）垂直接地体所用的钢管，其内径不应小于40mm、壁厚3.5mm；角钢应采用L50mmx50mmx5mm以上，圆钢直径不应小于20mm，每根长度不小于2.5m，极间距离不宜小于其长度的2倍，接地体顶端距地面不应小于0.6m。2）水平接地体所用的扁钢截面不小于4mmx30mm，圆钢直径不小于10mm，埋深不小于0.6m，极间距离不宜小于5m。4基坑开挖、浇筑及回填1）基坑开挖。基坑开挖时，首先按测量好的位置，按设计基坑尺寸并考虑40cm支模空间采用人工开挖，坑底铲平夯实；挖好后复测灯基坑位置及几何尺寸、标高等；其各项允许偏差为：标高-5cm,几何尺寸+2cm。2）基础混凝土浇筑。基础混凝土浇筑前，首先要做好模板支护工作，模板要求表面平整且接缝严密，支模的允许偏差为相邻两模板之间高差3mm,模内尺寸为±10mm，另外按要求安装好各种预埋件如：地脚螺丝和申50穿线管。混凝土浇筑时，用申50振动棒振捣，使用自备发电机解决施工用电。浇筑后，检查地脚螺丝位置应符合要求，穿线管无堵塞现象，初凝前上表面压光抹平。按规定留置试块，养护28d后送实验室测试抗压强度。3）灯基回填。待拆模后，对灯基础四周进行回填，回填时分层夯实，夯填时应一夯压半夯、排夯进行，每填20cm厚夯实一次。夯实程度应达到人行道密实度的要求。5电缆敷设1）电缆敷设前准备：电缆线路上的保护管应全部安装完毕（经监理验收合格），地线及焊接线均焊接完毕符合设计和施工规范要求（经监理验收合格）。保护管无堵塞现象，管内无积水或异物。2）材质要求：直埋电缆应采用铠装电力电缆。供货部门应提供生产厂家的生产许可证（影印件）及电缆合格证和检测报告等质量证明书，另外现场取3m电缆送省技术质量监督局或市技术质量监督局进行复检，检测合格后，由现场质检员报验合格后，才能进行敷设。3）电缆敷设：电缆施放用钢丝制做电缆套头人工牵引施放，...
