数字电路课程设计汽车尾灯控制电路设计VIP免费

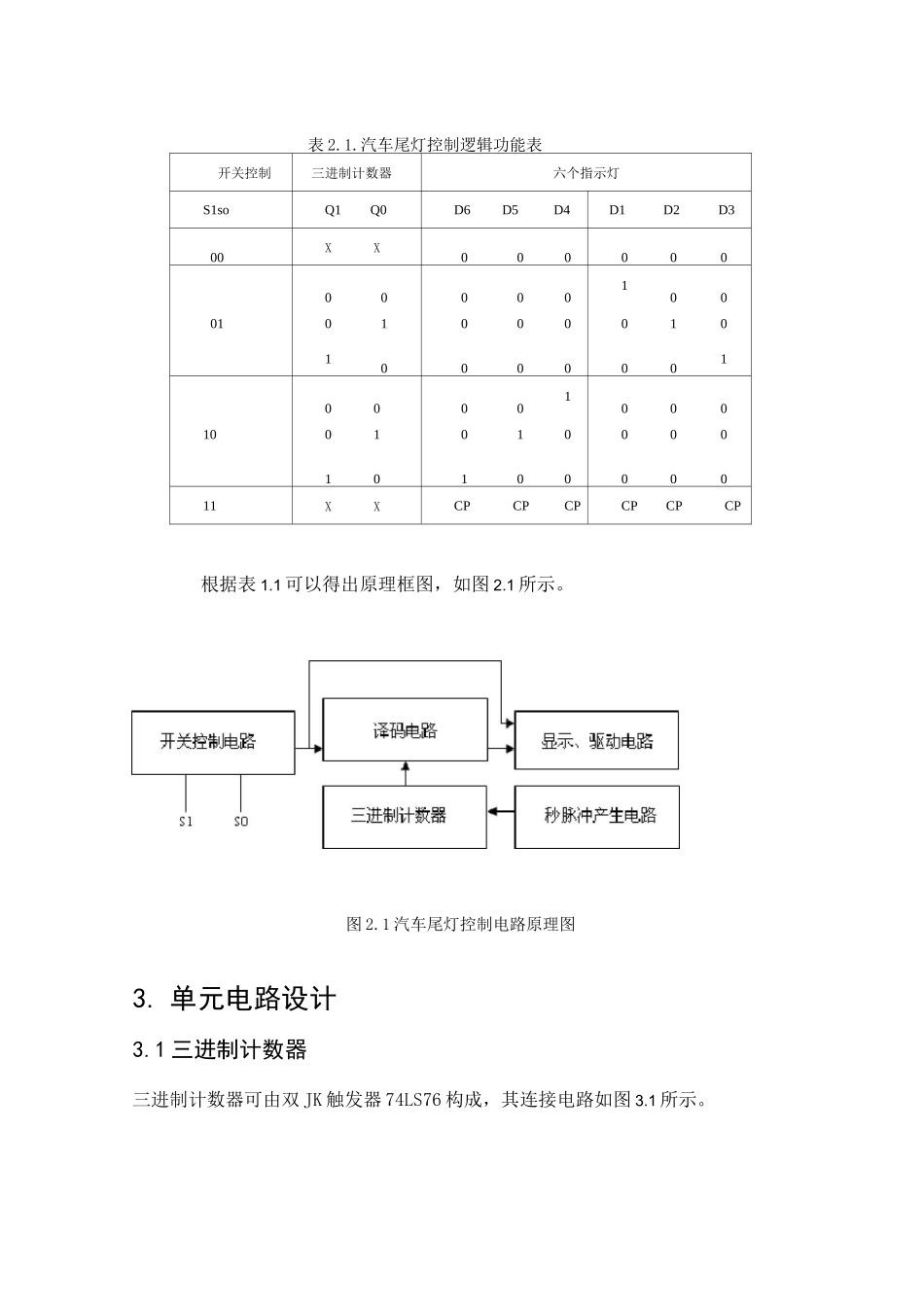

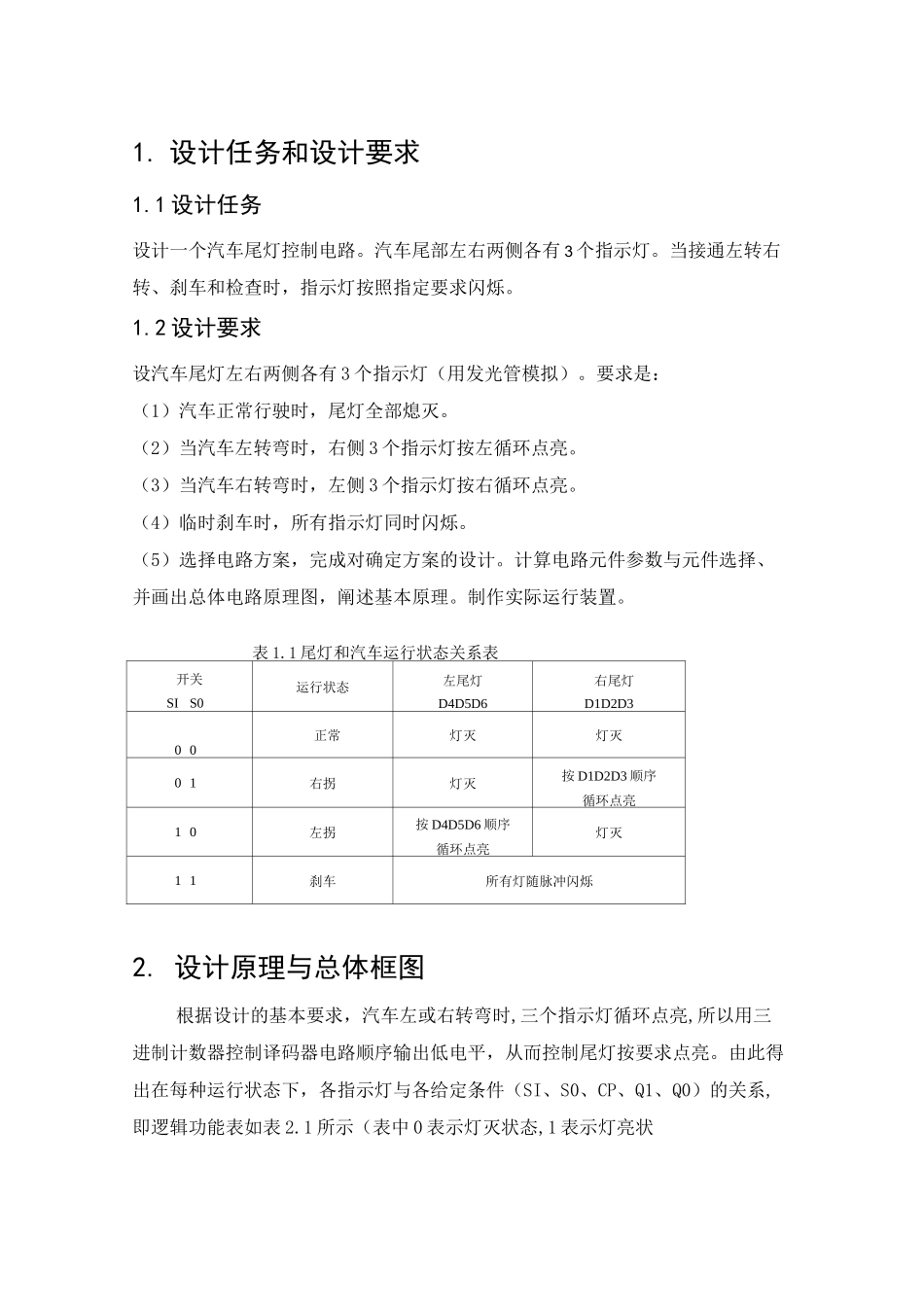

汽车尾灯控制电路的设计目录1................................................设计任务和设计要求11.1设计任务11.2设计要求12.设计原理与总体框图13......................................................单元电路设计23.1三进制计数器23.2汽车尾灯控电路33.3开关控制电路43.4时钟产生电路54..................................................汽车尾灯总体电路55....................................................试验方案及体会76..........................................................器件清单77.........................................................参考文献111.设计任务和设计要求1.1设计任务设计一个汽车尾灯控制电路。汽车尾部左右两侧各有3个指示灯。当接通左转右转、刹车和检查时，指示灯按照指定要求闪烁。1.2设计要求设汽车尾灯左右两侧各有3个指示灯（用发光管模拟）。要求是：（1）汽车正常行驶时，尾灯全部熄灭。（2）当汽车左转弯时，右侧3个指示灯按左循环点亮。（3）当汽车右转弯时，左侧3个指示灯按右循环点亮。（4）临时刹车时，所有指示灯同时闪烁。（5）选择电路方案，完成对确定方案的设计。计算电路元件参数与元件选择、并画出总体电路原理图，阐述基本原理。制作实际运行装置。表1.1尾灯和汽车运行状态关系表开关运行状态左尾灯D4D5D6右尾灯D1D2D3SIS000正常灯灭灯灭01右拐灯灭按D1D2D3顺序循环点亮10左拐按D4D5D6顺序循环点亮灯灭11刹车所有灯随脉冲闪烁2.设计原理与总体框图根据设计的基本要求，汽车左或右转弯时,三个指示灯循环点亮,所以用三进制计数器控制译码器电路顺序输出低电平，从而控制尾灯按要求点亮。由此得出在每种运行状态下，各指示灯与各给定条件（SI、S0、CP、Q1、Q0）的关系,即逻辑功能表如表2.1所示（表中0表示灯灭状态,1表示灯亮状表2.1.汽车尾灯控制逻辑功能表开关控制三进制计数器六个指示灯S1soQ1Q0D6D5D4D1D2D300XX000000000001000101000010100000010000100010010100001010000011XXCPCPCPCPCPCP根据表1.1可以得出原理框图，如图2.1所示。图2.1汽车尾灯控制电路原理图3.单元电路设计3.1三进制计数器三进制计数器可由双JK触发器74LS76构成，其连接电路如图3.1所示。图3.1三进制计数器电路3.2汽车尾灯控电路汽车尾灯尾灯电路如图3.2示，其显示驱动电路由6个发光二极管和6个反相器构成；译码电路由3-8线译码器74LS138和6个与非门构成。74LS138的三个输入端A2、Al、A0、分别接SI、QI、Q0,而Q1Q0是三进制计数器的输入端，而QQ是三进制计数器的输出端，当S=0、使能信号A=G=1，计数器的状态为00,10101，10时74LS318对应的输出端Y、仟、Y2依次为0有效（打、、Y6信号为0“1”无效），即反相器G~G的输出端也依次为0,故指示灯D-D-D按顺序13123点亮示意汽车右转弯，若上述条件不变，而1，则74LS318对应的输出端Y4、Y5、Y6依次为0有效，即反相器G~G输出端依次为0,故指示灯D-D-D46456按顺序点亮，示意汽车左转弯，当G=0,A=1时，74LS138的输出端全为1,G~G61的输出端也全为1,指示灯全灭灯；当G=0,A=CP时指示灯随CP的频率闪烁，示意汽车刹车。图3.2尾灯电路3.3开关控制电路设74LS138和显示器驱动电路的使能端信号分别为G和A，根据总体功能表分析及组合得G、A与给定条件（SI、SO、CP）的真值表，如表3.1所示。表3.1SI、S0、CP与G、A逻辑功能表开关控制CPX使能信号S1S0GA00X0101X1110X1111CP0CP由表3.1经过整理得逻辑表达式为G=Si㊉S。■亦6皿74LSO4羽2Q>11；>&74LS0G&8k^由上式得开关控制电路，如图3.3示。F&174LSWZTTCP图3.3开关控制电路3.4时钟产生电路时钟产生电路由555定时器构成的多谐振荡器组成，其电路如图3.4所示。它的输出信号频率为：f=1.43/(Rl+R2)/C。取R1=15kQR2=68kQC=10口F,则输出信号为1Hz(周期为Is)。4.汽车尾灯总体电路汽车尾灯控制电路原理图，如图4.1所示.4H图3..4时钟产生电-+5VCr-Gii鼻h陷阳匕％弘"T4LS]ZS3不Al心T>J1?4L^T&2K224.1汽车尾灯控制电路总体电路当S=0、使能信号A=G=1,计数器的状态为00,01,10时74LS318对应的输出1端Y0、Y1、Y2依次为0有效（Y4、Y5、Y6信号为“1”无效），即反相器G~G的13输出...
