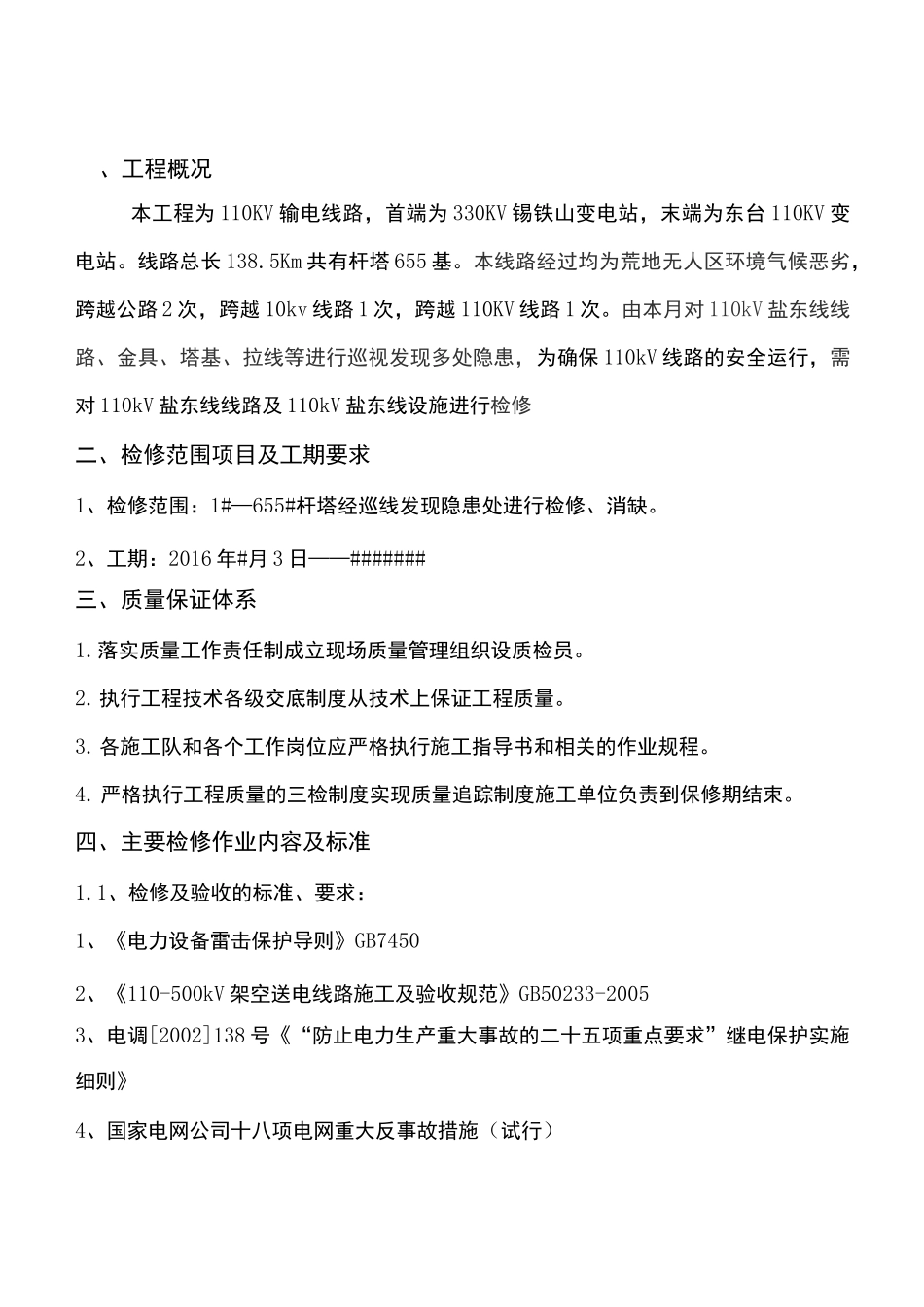

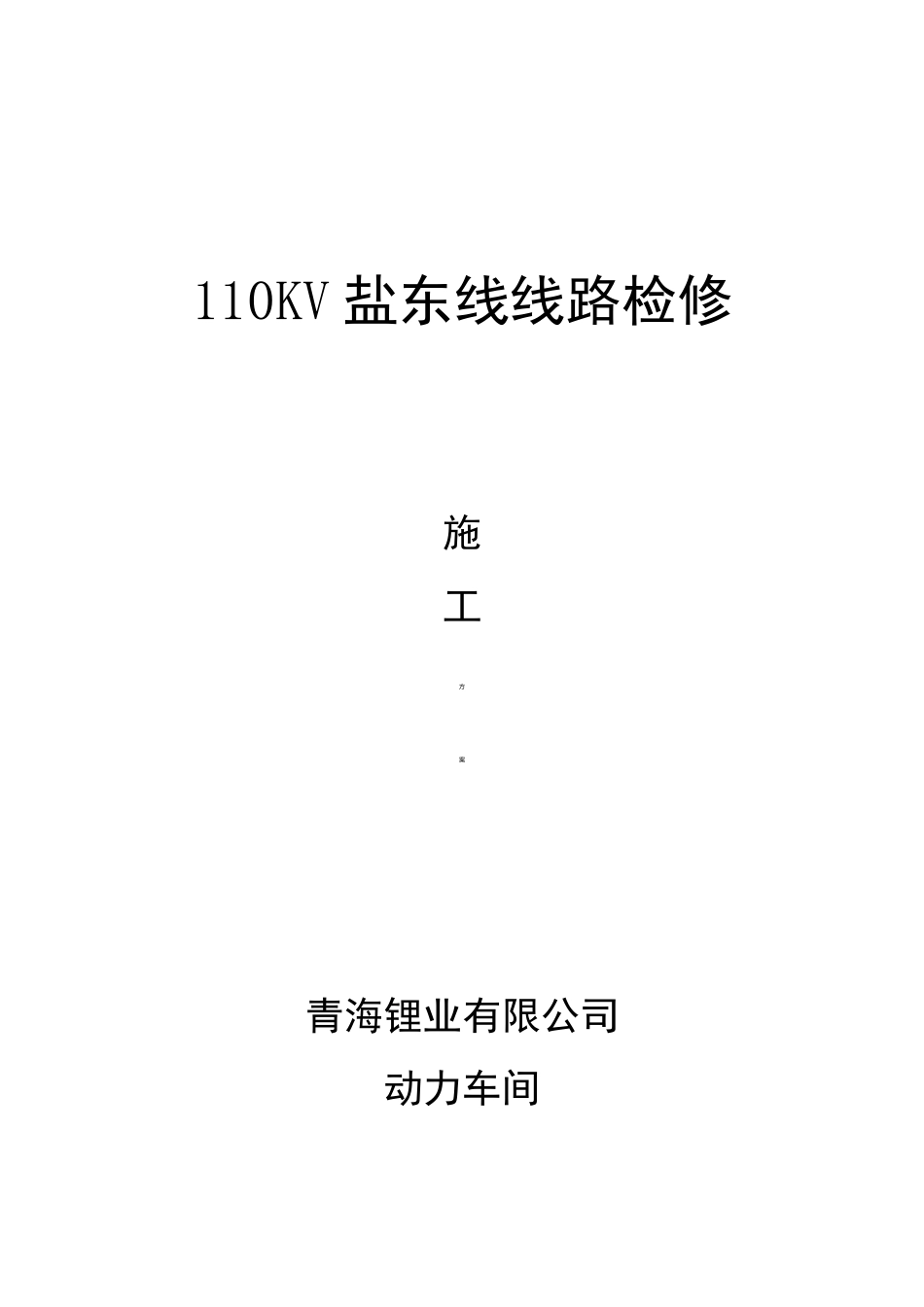

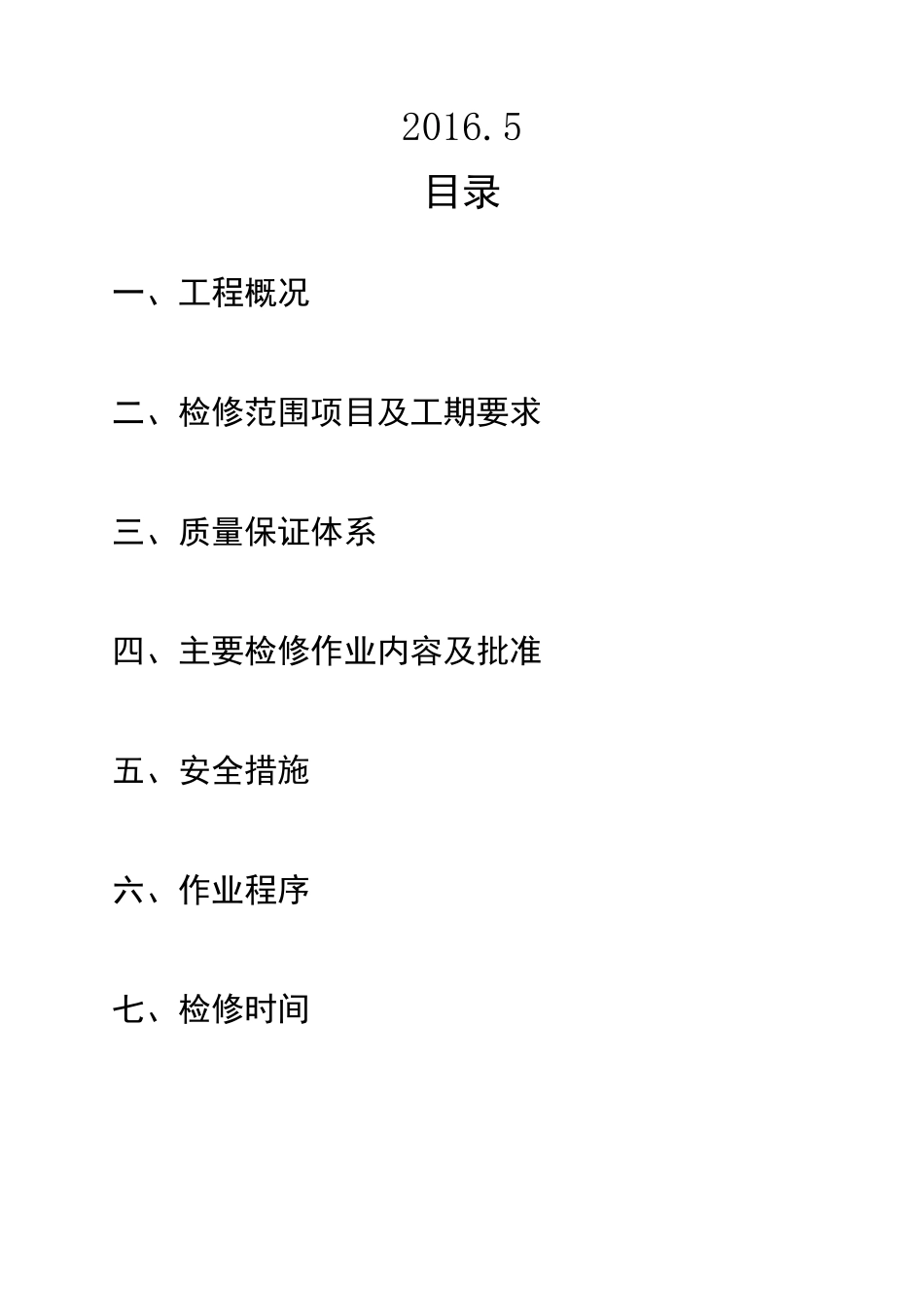

110KV盐东线线路检修施工方案青海锂业有限公司动力车间2016.5目录一、工程概况二、检修范围项目及工期要求三、质量保证体系四、主要检修作业内容及批准五、安全措施六、作业程序七、检修时间、工程概况本工程为110KV输电线路,首端为330KV锡铁山变电站,末端为东台110KV变电站。线路总长138.5Km共有杆塔655基。本线路经过均为荒地无人区环境气候恶劣,跨越公路2次,跨越10kv线路1次,跨越110KV线路1次。由本月对110kV盐东线线路、金具、塔基、拉线等进行巡视发现多处隐患,为确保110kV线路的安全运行,需对110kV盐东线线路及110kV盐东线设施进行检修二、检修范围项目及工期要求1、检修范围:1#—655#杆塔经巡线发现隐患处进行检修、消缺。2、工期:2016年#月3日——#######三、质量保证体系1.落实质量工作责任制成立现场质量管理组织设质检员。2.执行工程技术各级交底制度从技术上保证工程质量。3.各施工队和各个工作岗位应严格执行施工指导书和相关的作业规程。4.严格执行工程质量的三检制度实现质量追踪制度施工单位负责到保修期结束。四、主要检修作业内容及标准1.1、检修及验收的标准、要求:1、《电力设备雷击保护导则》GB74502、《110-500kV架空送电线路施工及验收规范》GB50233-20053、电调[2002]138号《“防止电力生产重大事故的二十五项重点要求”继电保护实施细则》4、国家电网公司十八项电网重大反事故措施(试行)5、《电业安全工作规程》DL4086、《电业安全作业规程》中国华能集团公司2014年颁布7、上述标准按最新版本执行,当标准之间有矛盾时按高标准执行1.2现场勘察检修现场勘查记录现场勘察负责人勘察时间工作地点工作任务现场勘察要求1、进行电力线路施工作业或工作票签发人和工作负责人认为有必要现场勘察的检修作业,施工、检修单位应根据工作任务组织现场勘察,并做好记录。2、现场勘察应查看现场施工(检修)作业需停电的范围、保留的带电部位和作业现场的条件、环境及其他危险点等3、根据现场勘察结果,对危险性、复杂性和困难程度较大的作业项目,应编制组织措施、技术措施、安全措施,经本单位主管生产领导(总工程师)批准后执行。现场勘察记录现场危险点及预控措施备注1.3作业内容及标准线路检修作业内容及标准V序号作业内容作业步骤及标准1杆塔本体紧固杆塔各部螺栓,对杆塔构件、横担等铁件锈蚀现象进行防腐处理。拆除杆塔上异物。2绝缘部分1、检查绝缘子表面污秽情况,对合成绝缘子有破损、裂纹、闪络现象;伞裙有变形、裂纹进行更换。2、弹簧肖、开口肖脱出或脱落进行安装,导线、地线、绝缘子串上的各种金具锈蚀严重进行更换。3、绝缘子串顺线路方向倾斜大于5°时,进行调整。3拉线及塔杆基础1、杆塔基础有沉陷、裂纹、损伤、下沉或上拔现象,杆塔基础周围有取土现象,基础有冲刷现象。进行回填。2、拉线UT防盗帽被盗、拉线松弛、进行安装和调整。4接地装置1、接地极连接不牢固的进行紧固。2、:接地极外露,锈蚀严重进行防腐后埋入地下。5导地线1、导线上有异物悬挂进行拆除。2、导地线在线夹内有滑动,导、地线金具有变形,无螺帽、肖子脱落进行紧固和更换。3、用测高仪测量导、地线驰度的变化情况,对弛度较大不符合规程要求的进行调整。6附件及1、防震器有滑跑离位、偏斜、进行调整。其他2、均压环锈蚀及螺栓松动、偏斜、断裂进行更换。1、杆塔上线路双重编号不齐全或不醒目进行更换。7线路标志2、线路警示牌、标志牌规范不统一,悬挂位置及高度不统一,悬挂不牢固、整齐、方向不统一进行调整或更换。1.4消缺记录线路检修消缺记录V序号缺陷内容消除人员51.5检修前的准备V序号内容标准1确定作业项目熟悉检修线路铁塔及电杆段交叉跨越、缺陷情况,地形状况等。查阅有关图纸资料,导线规格,绝缘子规格,根据导线的荷载,确定使用工具的型号、材料等。2编制作业指导书简洁、实用、可操作性强。3工器具材料准备工器具必须完好无损,转动灵活,制动灵敏。材料应充足齐全。4组织现场作业人员提前2-3天学习作业指导书掌握整个操作程序,理解工作任务及操作中的危险点及安全控制措施作业现场的生产条件和安全设施等应符合有关标规范的要求,工作人员的...
