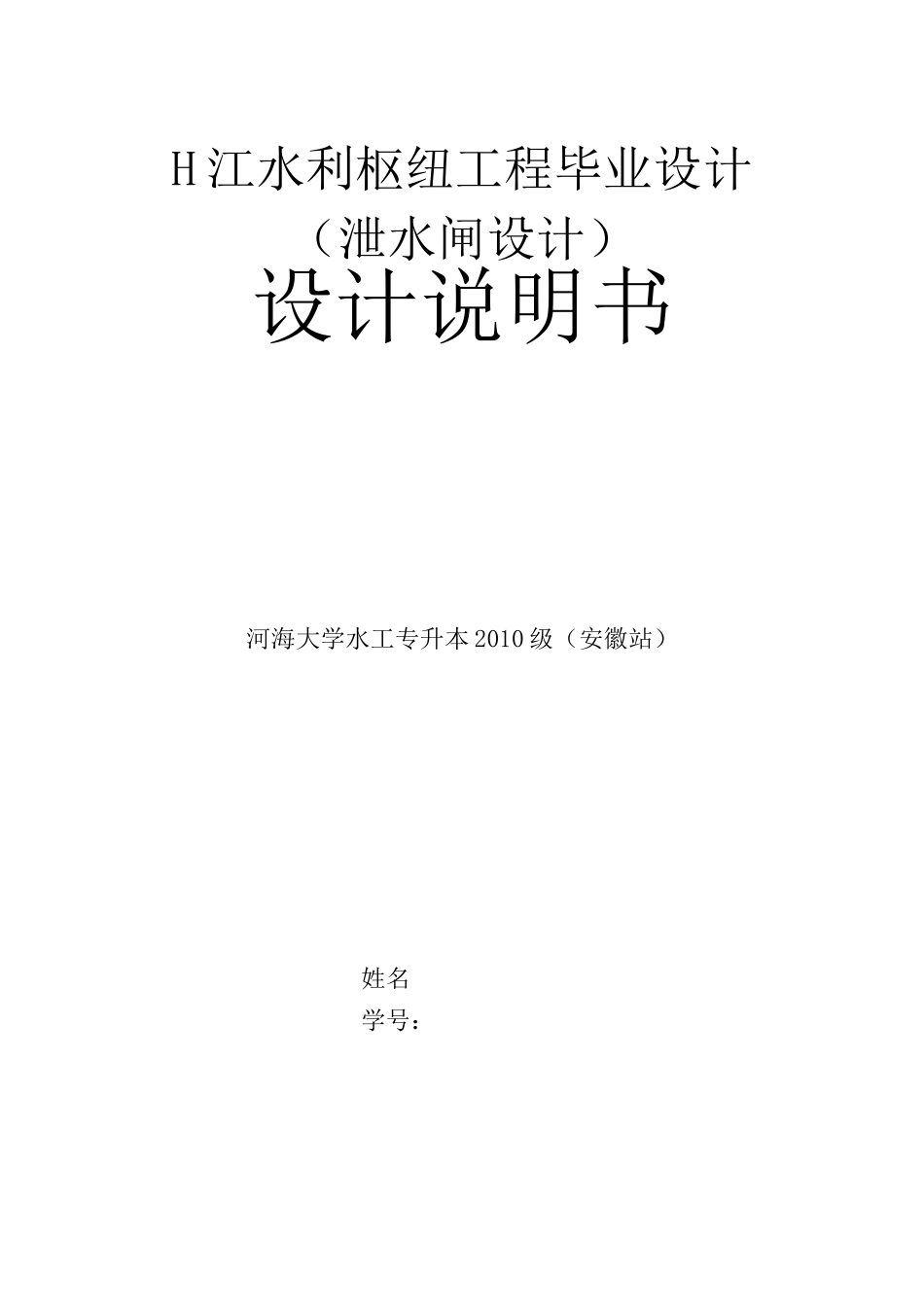

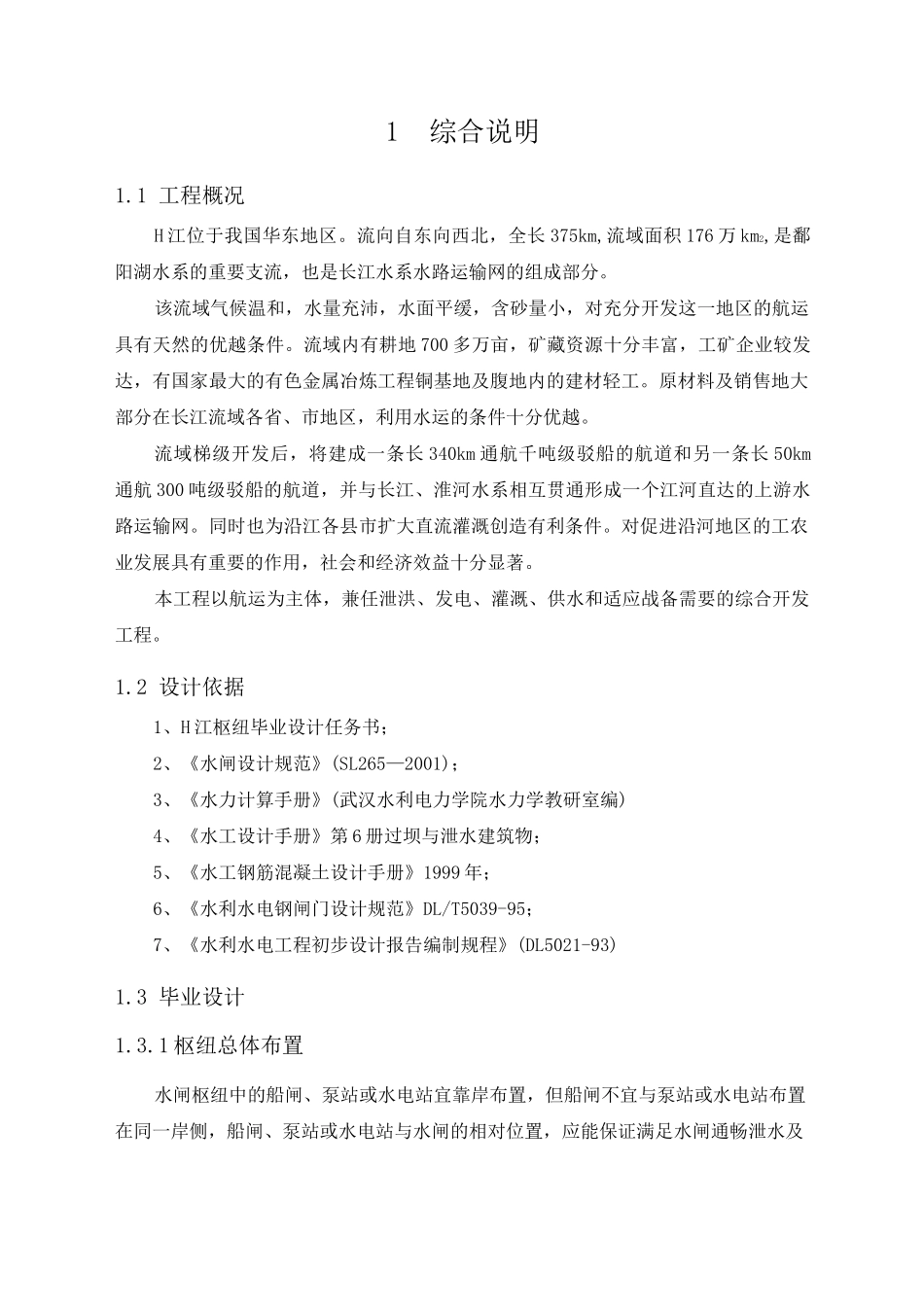

H江水利枢纽工程毕业设计（泄水闸设计）设计说明书河海大学水工专升本2010级（安徽站）姓名学号：1综合说明31.1工程概况31.2设计依据31.3毕业设计成果（泄水闸）32水文92.1流域概况92.2气象92.3洪水93工程地形、地质103.1闸址地形103.2闸址地质103.3当地建筑材料103.4地震烈度104工程布置及建筑物114.1设计依据114.1.1工程等级及建筑物级别114.1.2设计基本资料114.2工程总体布置124.2.1船闸的布置134.2.2水电站的布置134.2.3泄水闸的布置134.3主要建筑物（泄水闸）144.3.1闸孔设计144.3.2消能防冲设计164.3.3防渗排水设计204.3.4闸室的布置234.3.5闸室稳定计算264.3.6闸室底板结构计算294.3.7两岸连接建筑物设计33附图：图01枢纽平面布置图图02水闸平面图及剖面图图03水闸上游立视图图04水闸底板配筋图图05上下游翼墙剖面图1综合说明1.1工程概况H江位于我国华东地区。流向自东向西北，全长375km,流域面积176万km2,是鄱阳湖水系的重要支流，也是长江水系水路运输网的组成部分。该流域气候温和，水量充沛，水面平缓，含砂量小，对充分开发这一地区的航运具有天然的优越条件。流域内有耕地700多万亩，矿藏资源十分丰富，工矿企业较发达，有国家最大的有色金属冶炼工程铜基地及腹地内的建材轻工。原材料及销售地大部分在长江流域各省、市地区，利用水运的条件十分优越。流域梯级开发后，将建成一条长340km通航千吨级驳船的航道和另一条长50km通航300吨级驳船的航道，并与长江、淮河水系相互贯通形成一个江河直达的上游水路运输网。同时也为沿江各县市扩大直流灌溉创造有利条件。对促进沿河地区的工农业发展具有重要的作用，社会和经济效益十分显著。本工程以航运为主体，兼任泄洪、发电、灌溉、供水和适应战备需要的综合开发工程。1.2设计依据1、H江枢纽毕业设计任务书；2、《水闸设计规范》(SL265—2001)；3、《水力计算手册》(武汉水利电力学院水力学教研室编)4、《水工设计手册》第6册过坝与泄水建筑物；5、《水工钢筋混凝土设计手册》1999年；6、《水利水电钢闸门设计规范》DL/T5039-95；7、《水利水电工程初步设计报告编制规程》(DL5021-93)1.3毕业设计1.3.1枢纽总体布置水闸枢纽中的船闸、泵站或水电站宜靠岸布置，但船闸不宜与泵站或水电站布置在同一岸侧，船闸、泵站或水电站与水闸的相对位置，应能保证满足水闸通畅泄水及各建筑物安全运行的要求。因此，本设计在枢纽布置时，将泄水闸布置在河床中间，船闸布置在左岸，水电站布置在右岸。其中：泄水闸每孔净宽10m，共35孑L,高12m,直升式平板钢闸门控制，闭闸时拦截江流，稳定上游水位，开闸时泄水，排沙防淤。设计流量9540m3/s,校核流量12350m3/s。船闸1座，闸室有效长度为135m，净宽12m，槛上水深2.5m，闸室顶高程24.0m，底高程10.5m。闸上公路桥设在上闸首的上游端。水电站厂房宽15m（顺流向），长36.2m。厂房地面高程24.5m，水轮机安装高程10.5m。水电站设计水头3.5m，最高水头7.0m，最大引用流量225m3/s，总装机3X2200KW。站上公路桥设在厂房的上游端。具体布置见附图一：总平面布置图。1.3.2水闸设计1、水闸水力设计1）、堰型、堰顶高程闸孔采用结构简单、施工方便的无坎平底宽顶堰（平底水闸属无坎宽顶堰）。拟定闸底板顶高程为13.0m。2）、水闸总宽度闸室总宽度：10X35+36X1.6=407.6m。2、水闸消能防冲设计1）、消力池消力池采用钢筋砼结构，深1.45m，消力池长L=20.8m，厚度0.8m。2）、海漫海漫长度L=40m，海漫水平段长15m,采用60cm厚钢筋混凝土浇筑，斜坡段长25m，1:10放坡，采用60cm厚浆砌块石砌筑。3）、防冲槽防冲槽采用梯形断面，槽深2.5m，槽底宽10m,上游设C20钢筋砼齿槽，厚50cm，下游坡比为1：2.0,单宽体积为37.5m2，冲刷坑采用抛石合金钢网石兜抛石处理。3、闸室布置1）、闸室结构闸室采用开敞式布置，钢筋砼U型结构，闸门选择直升式平板钢闸门，液压启闭,闸上布置净7m交通桥，两侧人行道2X1.0m，总宽9.0m、宽4m工作桥和启闭房，启闭房宽11.0m,底板长度取20m。底板采用整体式，二孔一分缝，最中间一孔，底板长度为20m，顶高程为13.0m，闸底板厚1.5m。闸墩长度采用与底板同长20m，。检修门槽深25cm，宽30m；工...
