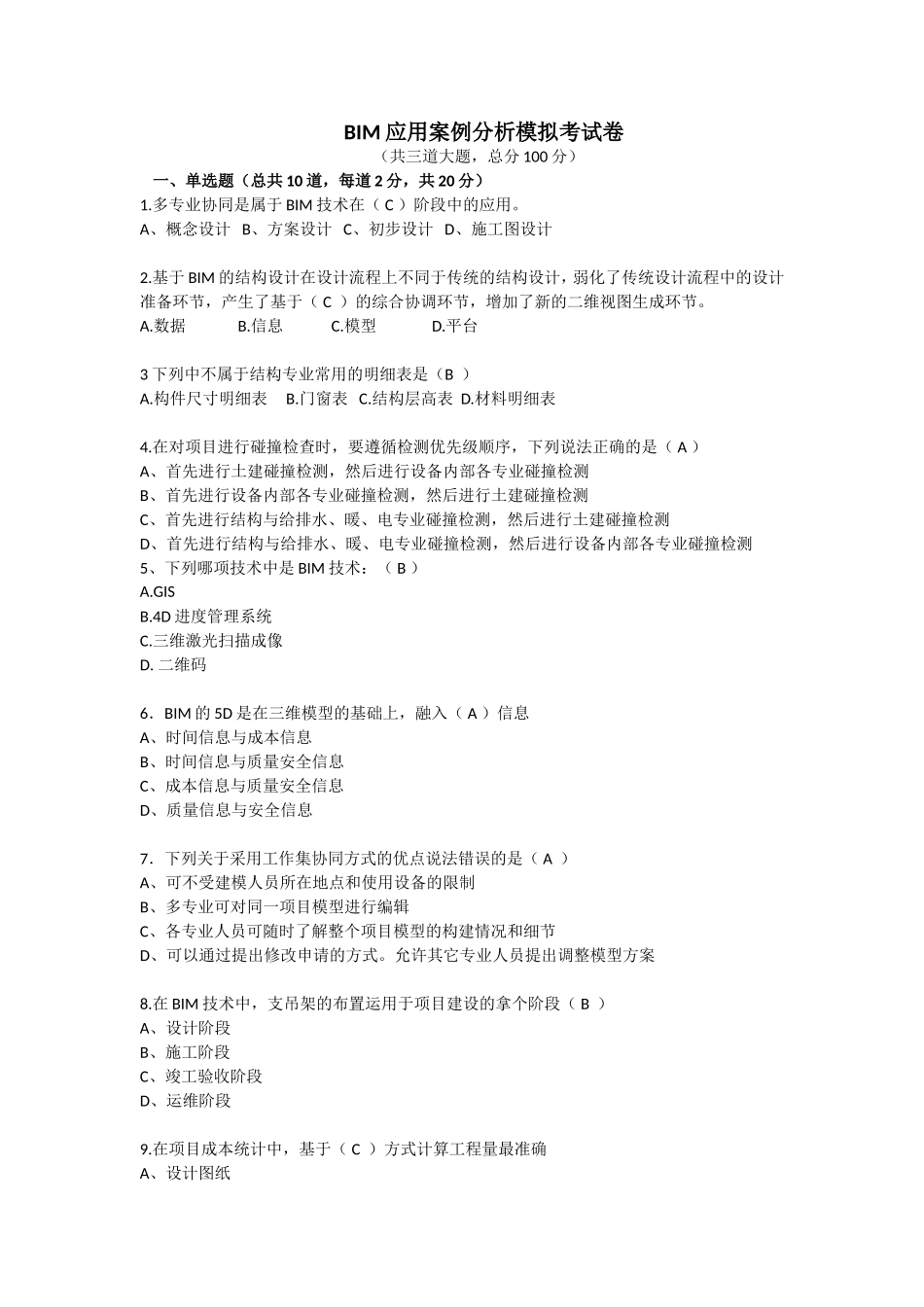

BIM应用案例分析模拟考试卷（共三道大题，总分100分）一、单选题（总共10道，每道2分，共20分）1.多专业协同是属于BIM技术在（C）阶段中的应用。A、概念设计B、方案设计C、初步设计D、施工图设计2.基于BIM的结构设计在设计流程上不同于传统的结构设计，弱化了传统设计流程中的设计准备环节，产生了基于（C）的综合协调环节，增加了新的二维视图生成环节。A.数据B.信息C.模型D.平台3下列中不属于结构专业常用的明细表是（B）A.构件尺寸明细表B.门窗表C.结构层高表D.材料明细表4.在对项目进行碰撞检查时，要遵循检测优先级顺序，下列说法正确的是（A）A、首先进行土建碰撞检测，然后进行设备内部各专业碰撞检测B、首先进行设备内部各专业碰撞检测，然后进行土建碰撞检测C、首先进行结构与给排水、暖、电专业碰撞检测，然后进行土建碰撞检测D、首先进行结构与给排水、暖、电专业碰撞检测，然后进行设备内部各专业碰撞检测5、下列哪项技术中是BIM技术：（B）A.GISB.4D进度管理系统C.三维激光扫描成像D.二维码6．BIM的5D是在三维模型的基础上，融入（A）信息A、时间信息与成本信息B、时间信息与质量安全信息C、成本信息与质量安全信息D、质量信息与安全信息7．下列关于采用工作集协同方式的优点说法错误的是（A）A、可不受建模人员所在地点和使用设备的限制B、多专业可对同一项目模型进行编辑C、各专业人员可随时了解整个项目模型的构建情况和细节D、可以通过提出修改申请的方式。允许其它专业人员提出调整模型方案8.在BIM技术中，支吊架的布置运用于项目建设的拿个阶段（B）A、设计阶段B、施工阶段C、竣工验收阶段D、运维阶段9.在项目成本统计中，基于（C）方式计算工程量最准确A、设计图纸B、手工经验计算C、精确BIM信息模型D、设计方案10.射频识别技术的简称是（C）。A、FMB、HIMC、RFIDD、IFC二、多项选择题(总共5道题，每题4分，共20分)1.下列选项中属于方案设计阶段中BIM应用的是（BCD）。A、场地风环境模拟B、分配平面空间C、能耗分析D、方案比选E、多专业协同2.利用BIM技术进行项目管理的优势包括（ABC）。A、数据共享、信息共享B、风险前置C、三维渲染动画D、绘图效率提升E、进度计划分析3.下列关于管线排布的基本原则说法正确的是（ACD）。A、大管优先，小管让大管B、无压管让有压管C、常温管让高、低温管D、附件少的管让附件多的管E、安装、维修空间不小于600mm4.下列关于一般模型拆分的原则说法正确的是（ABCDE）A、按专业拆分B、按建筑防火区拆分C、按楼号拆分D、按施工缝拆分E、按楼层拆分5.下列属于BIM在运维阶段的运用的是（ABCDE）。A、垂直交通管理B、租户信息管理C、视屏监控管理D、水平衡管理E、温度监测管理简答题：共计40分，每题20分。(一)某公共项目，建筑高度100米，总建筑面积150000㎡，其中安装工程复杂，为满足室内净空高度要，解决吊顶内各专业管线排布密集等问题，本项目将应用BIM技术，进行机电深化设计，使用真实尺寸的设备构建库。1简述机电BIM深化设计时使用真实设备构建的意义。（4分）2简述机电专业使用BIM技术深化设计的必要性。（6分）3请问机电专业BIM设计深化的应用成效及价值。（10分）答：1①可以为建筑施工时的预留预埋提供依据②可以为设计师设备选型提供依据并在后期系统调试中进行校核计算2①智能化建筑的普及，对于机电安装施工要求越来越高。②传统深化设计已经无法满足要求。③使用BIM技术进行机电深化设计可以避免施工过程的交叉反工，材料浪费等。3①技术提升②节约成本③管理提升④数据积累5应用提升6人才培养2某项目，建筑面积10.5万平米，要求建成高效、绿色、节能，人性化智能化管理的科研楼。收雨季影响，工期紧。结构层高较高，图纸复杂，周转材料一次性投入大，成本控制较难，驻场空间有限，其它设施均需在场外租地，然后运至现场放置。要求达到“鲁班奖”标准，在施工工程中积极推广新技术的应用。2211本工程项目中应该从那些方面应用BIM技术（4分）2本工程采用BIM技术施工将能够带来哪些效益（8分）3如何使用BIM算量结直接用于报量结算。（8分）答：1、①一方面是模型基础应用：主要体现在管线综合碰撞检查净高分析等。②...
