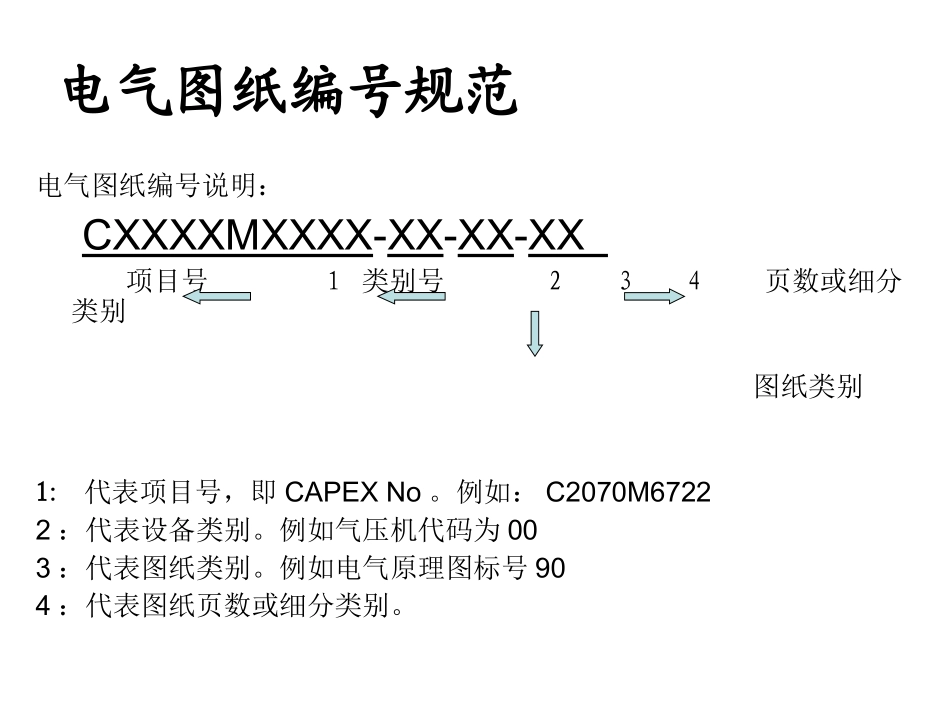

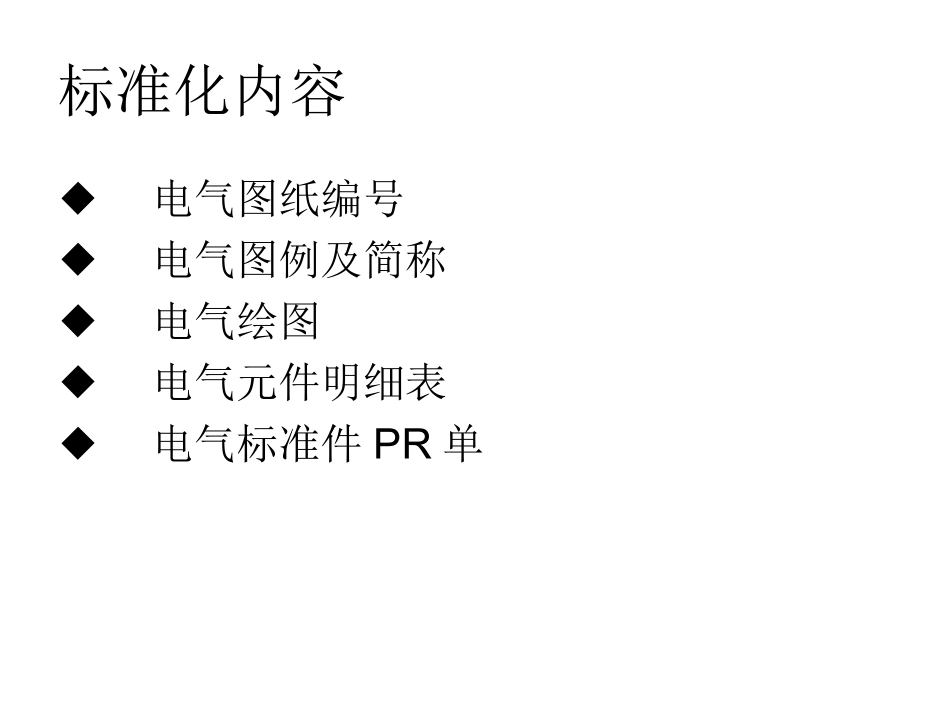

电气图纸设计标准化标准化内容◆电气图纸编号◆电气图例及简称◆电气绘图◆电气元件明细表◆电气标准件PR单电气图纸编号说明：CXXXXMXXXX-XX-XX-XX项目号1类别号234页数或细分类别图纸类别1:代表项目号，即CAPEXNo。例如：C2070M67222：代表设备类别。例如气压机代码为003：代表图纸类别。例如电气原理图标号904：代表图纸页数或细分类别。电气图纸编号规范电气图纸编号说明：CXXXXMXXXX-XX-XX-XX站号2电气图纸编号规范设备类别类别代码1：单机设备◆气压机代码00◆热熔机代码01◆切胶口机代码02◆测试气压机代码03◆机械手机台代码04电气图纸编号说明：CXXXXMXXXX-XX-XX-XX站号2电气图纸编号规范设备类别类别代码1：单机设备◆自动Molding机代码10◆自动喷码机代码11◆自动打磨机代码12◆自动除尘机代码13◆移印机代码14电气图纸编号说明：CXXXXMXXXX-XX-XX-XX站号2电气图纸编号规范设备类别类别代码1：单机设备◆自动刮飞边机代码15◆自动贴膜机代码16◆◆◆电气图纸编号说明：CXXXXMXXXX-XX-XX-XX站号2电气图纸编号规范设备类别类别代码2：自动生产线◆前升降机代码50◆后升降机代码51◆多部件复合组装代码52◆◆图纸类别说明：CXXXXMXXXX-XX-XX-XX图纸类别3电气图纸编号规范图纸类别类别代码1：电气原理图代码为902：加工件尺寸图代码为913：电气元件分布图代码为924：气路控制图代码为93图纸页数及细分类别说明：CXXXXMXXXX-XX-XX-XX页数或细分类别4电气图纸编号规范页数或细分类别标示方法1：电气原理图，气路控制图页数从01开始顺序标注2：加工件尺寸图操作面板代码01电气安装板代码02电控箱代码03操作盒代码04端子排支撑架代码053：电气元件分布图电气安装板元器件分布图代码01传感器分布图代码02电磁阀分布图代码03电气图例及简称代号序号图例名称代号1空气开关QF2三相交流电机M3~3直流电机M-4电流表AM5电压表VM6变压器TR7电源模块PS电气图例及简称代号序号图例名称代号8电热器H9交流互感器10熔断器FU11电铃12蜂鸣器BZ13喇叭14插座SC电气图例及简称代号序号图例名称代号15电阻R16电容C17二极管18三极管NPN19三极管PNP20电位器21接地GROUND电气图例及简称代号序号图例名称代号22保护接地PE23端子XT24指示灯HL25交流接触器线圈KM26交流接触器触点27中间继电器线圈KA28中间继电器常开触点29中间继电器常闭触点电气图例及简称代号序号图例名称代号30时间继电器线圈KT*31延时闭合触点*32延时断开触点33点动按钮常开触点SB34点动按钮常闭触点35蘑菇头紧急停止按钮常开触点SBS36蘑菇头紧急停止按钮常闭触点电气图例及简称代号序号图例名称代号*37旋钮常开触点RS*38旋钮常闭触点39行程开关常开触点LS40行程开关常闭触点41压力开关常开触点PS42压力开关常闭触点43温度开关常开触点TS44温度开关常闭触点电气图例及简称代号序号图例名称代号45光电开关常开触点PH46光电开关常闭触点47接近开关常开触点SQ48接近开关常闭触点49热继电器FR505152电气绘图•图纸图框说明左栏字母表示电气元器件在原理图本页的哪一行上栏数字表示电气元器件在原理图本页的哪一列下栏页数表示电气元器件在原理图中的哪一页上行标示继电器、接触器常开触点位置横线标示继电器、接触器线圈位置下行标示继电器、接触器常闭触点位置电气绘图—电气元器件标示SB02C04XXXXXXXXKA09E08①②③FU04A13①为电气元器件在电气原理图中的简称代号②为电气元器件所在电气原理图的页码③为电气元器件在原理图中某页的哪一行哪一列.电气绘图—关联元器件标示①带灯按钮、多触点开关等元器件的各部分尽可能用虚线连接并标注为同一元器件电气绘图—同工站信号的跨页标示①输入，输出信号以带箭头线表示.②输入文字标示：FROM**页码+行列数.③输出文字标示：TO**页码+行列数.电气绘图—跨工站信号的标示①输入，输出信号以带箭头线表示.②输入文字标示：FROM站号+页码+行列数.③输出文字标示：TO站号+页码+行列数.电气绘图—电气安装板元器件分布图①安装板尺寸和电气元器件尺寸比例为1:1，以确保安装板有足够空间安装元器件.②安装板上每个元器件必须列表注明型号，品牌，个数以及在电气原理图中的原理图中的原理编号，以方便安装.电气绘图—电气安装板元器件分布图元器件分布图
