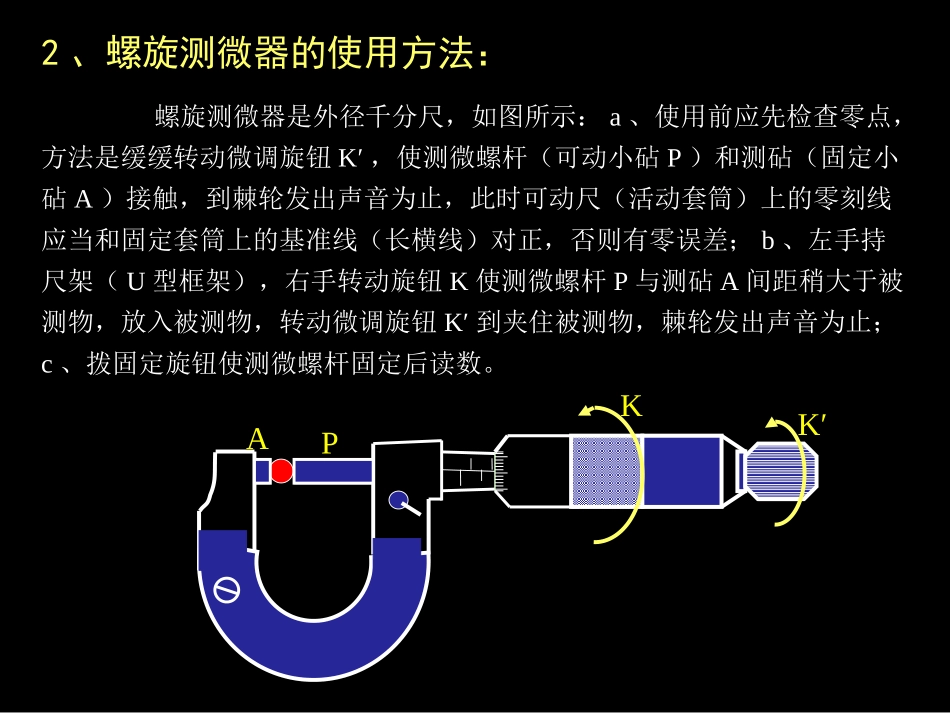

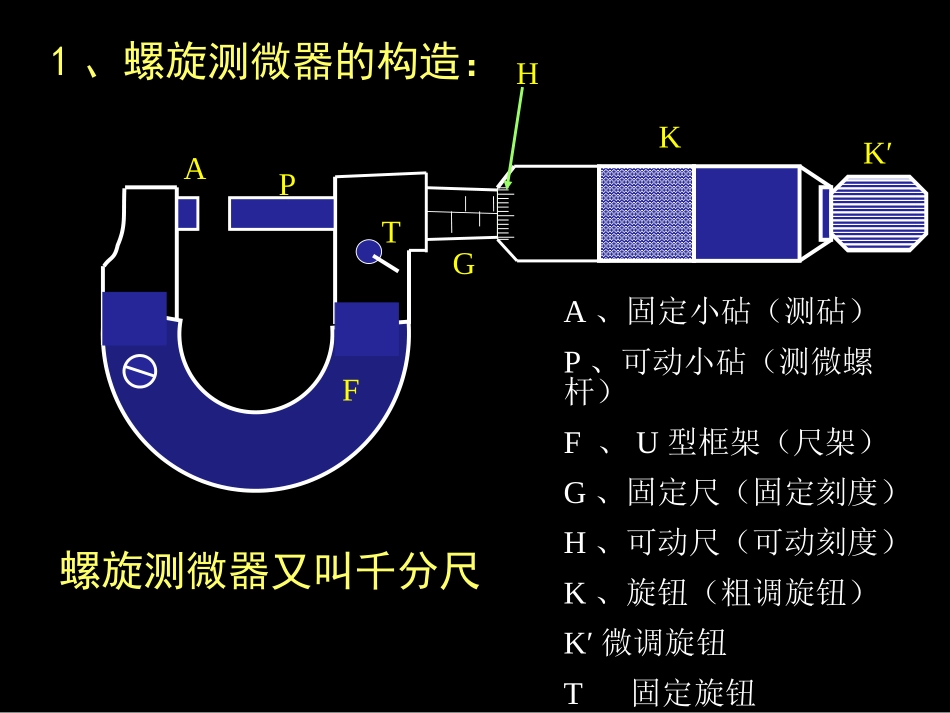

1、螺旋测微器的构造：APFTGHKK′A、固定小砧（测砧）P、可动小砧（测微螺杆）F、U型框架（尺架）G、固定尺（固定刻度）H、可动尺（可动刻度）K、旋钮（粗调旋钮）K′微调旋钮T固定旋钮螺旋测微器又叫千分尺2、螺旋测微器的使用方法：螺旋测微器是外径千分尺，如图所示：a、使用前应先检查零点，方法是缓缓转动微调旋钮K′，使测微螺杆（可动小砧P）和测砧（固定小砧A）接触，到棘轮发出声音为止，此时可动尺（活动套筒）上的零刻线应当和固定套筒上的基准线（长横线）对正，否则有零误差；b、左手持尺架（U型框架），右手转动旋钮K使测微螺杆P与测砧A间距稍大于被测物，放入被测物，转动微调旋钮K′到夹住被测物，棘轮发出声音为止；c、拨固定旋钮使测微螺杆固定后读数。K′PAK调零准确054503、螺旋测微器的调零判断：3、螺旋测微器的读数原理：012固定刻度：每刻度为1毫米可动刻度每转1周，可动小砧就沿轴线前进（或后退）0.5毫米，若旋转n个最小分度（包括估读分度），则L=0.01n毫米。45040可动刻度：50等分主尺上的0.5毫米，每等分为0.01毫米测量读数=固定刻度+半刻度+可动刻度（+估读位）半刻度4、螺旋测微器的读数方法：012固定刻度：2mm是否超过半刻度？可动刻度：46.045040读数L=固定刻度L=2+0.5+0.460=2.960mm+半刻度+可动刻度是5、螺旋测微器的读数练习：01固定刻度：1mm是否超过半刻度？可动刻度：25.0253020读数L=固定刻度L=1+0.5+0.250=1.750mm+半刻度+可动刻度是012固定刻度：2mm是否超过半刻度？可动刻度：34.4354030读数L=固定刻度L=2+0.0+0.344=2.344mm+半刻度+可动刻度5、螺旋测微器的读数练习：否0固定刻度：0是否超过半刻度？可动刻度：0.6说明已经超过半刻度线0545读数L=固定刻度L=0+0.5+0.006=0.506mm+半刻度+可动刻度5、螺旋测微器的读数练习：不太清楚0固定刻度：0是否超过半刻度？可动刻度：49.6说明没有超过半刻度线0545读数L=固定刻度L=0+0+0.496=0.496mm+半刻度+可动刻度5、螺旋测微器的读数练习：不太清楚0110155答案：L=1+0.5+0.104=1.604mm6、请你读出下列测量结果：1.604mm00545答案：L=1+0+0.004=1.004mm6、请你读出下列测量结果：1.004mm0404535答案：L=0+0.5+0.405=0.905mm6、请你读出下列测量结果：0.905mm7、螺旋测微器使用注意事项：a、转动微调旋钮K′不可太快，否则由于惯性会使接触压力过大使被测物变形，造成测量误差，更不可直接转动粗调旋钮去使测微螺杆夹住被测物，这样往往压力过大使测微螺杆上的精密螺纹变形，损伤量具。b、被测物表面应光洁，不允许把测微螺杆固定而将被测物强行卡入或拉出，那会划伤测微螺杆和测砧的经过精密研磨的端面。c、轻拿轻放，防止掉落摔坏。d、用毕放回盒中，存放中测微螺杆P和测砧A不要接触，长期不用，要涂油防锈。你会了吗？抓紧时间练习喽！
