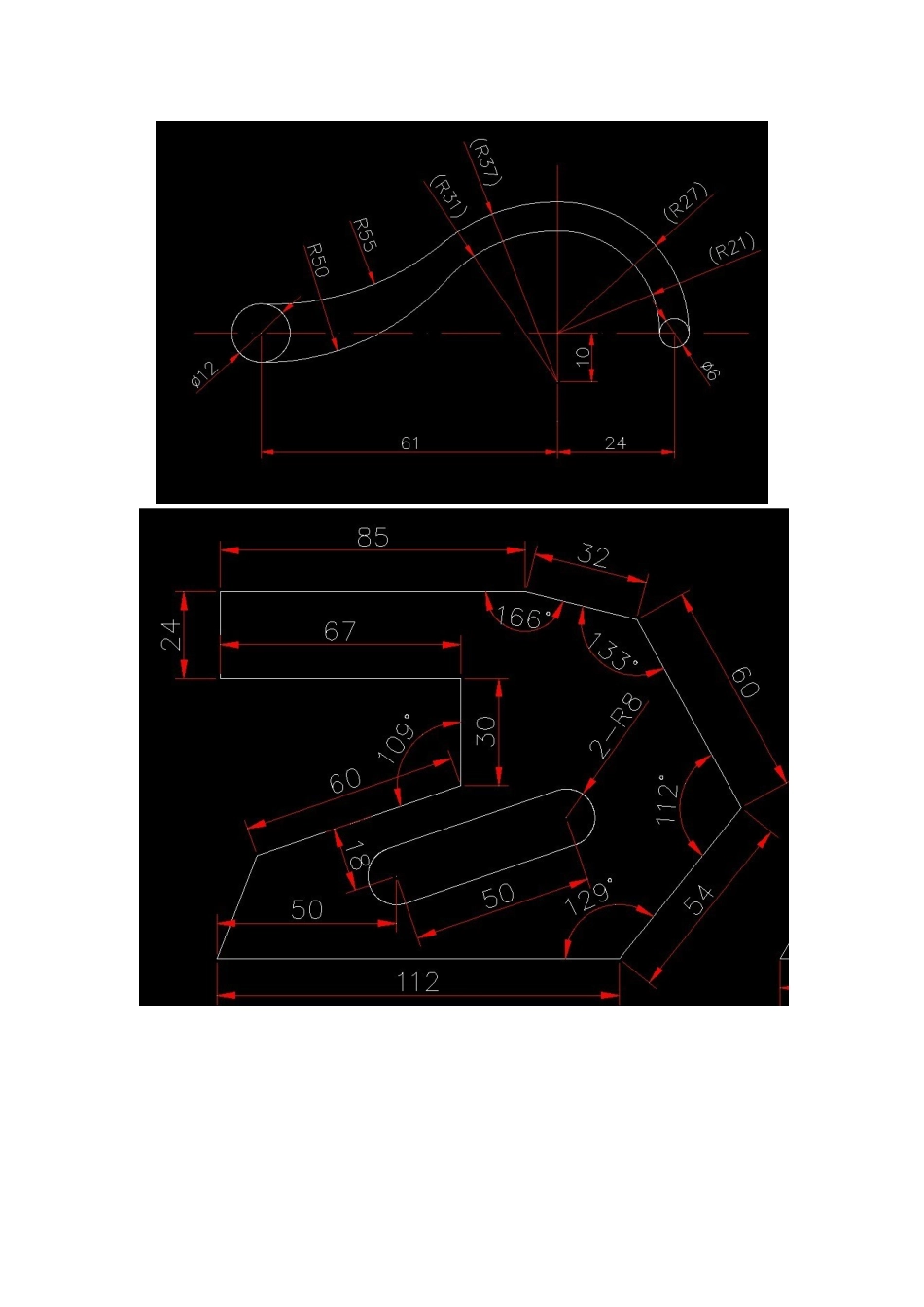

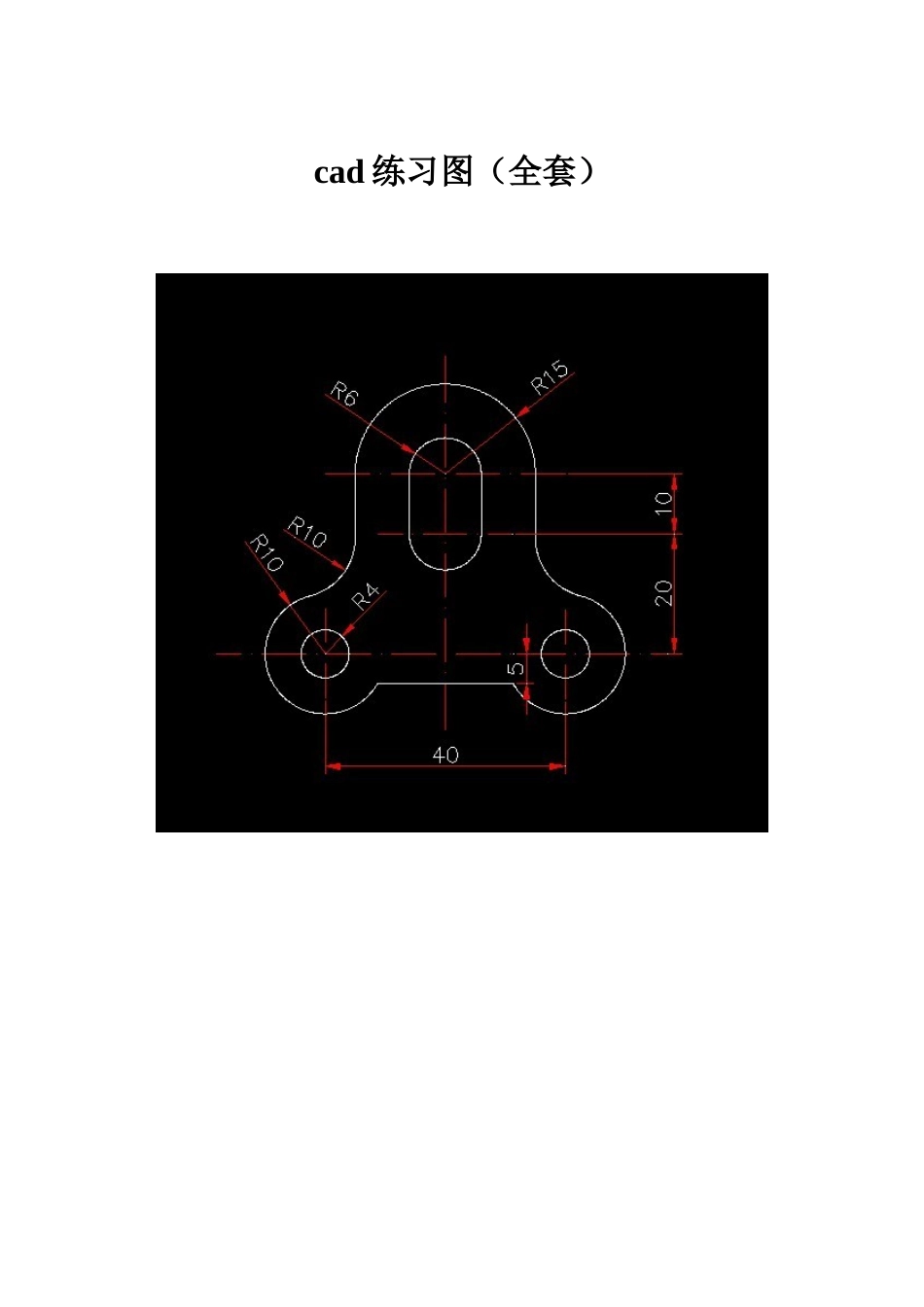

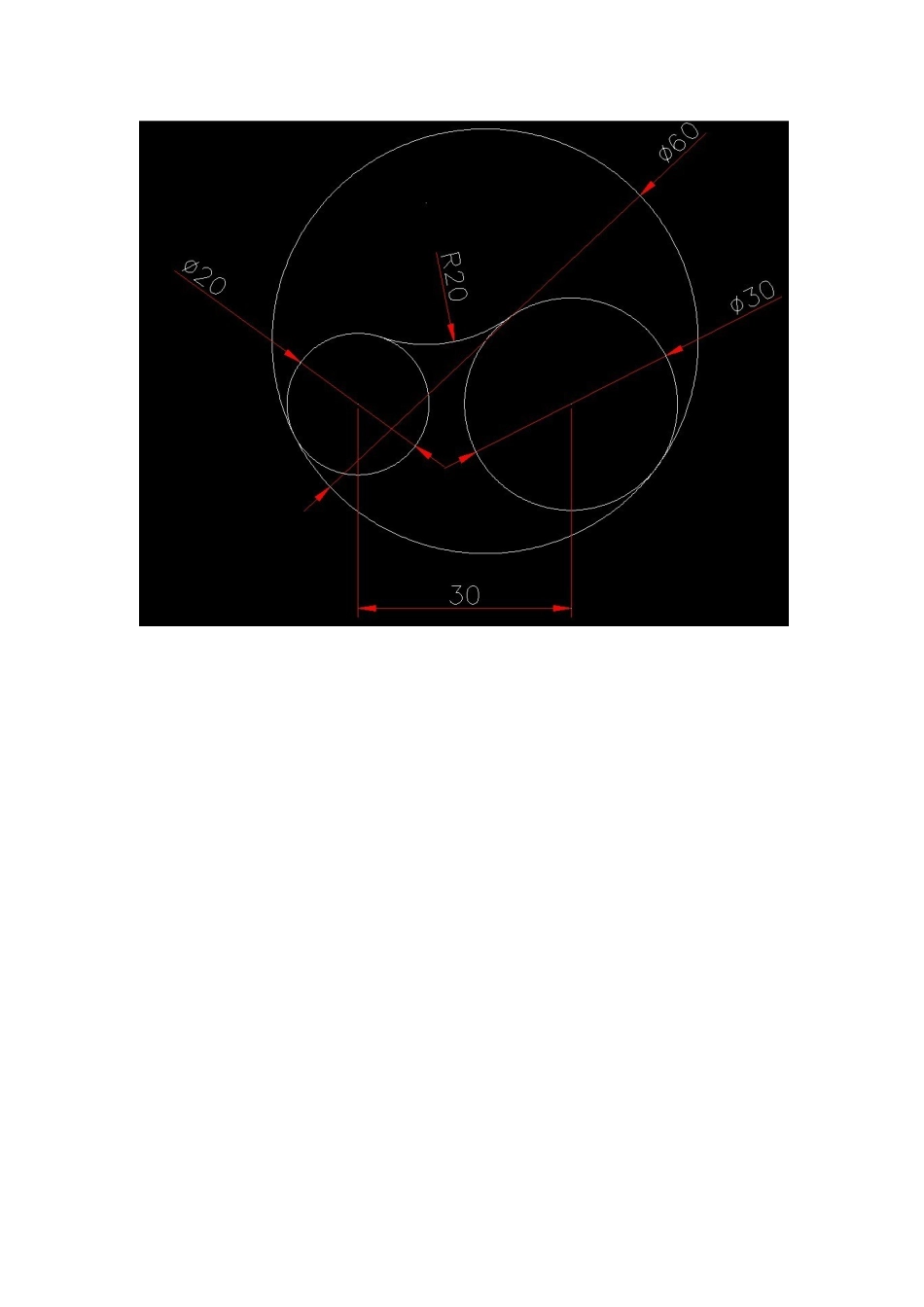

cad练习图（全套）CAD课程用图CAD机械练习图1.2.1实习练习图:（1）（2）（3）（4）（5）（6）（7）（8）（9）（11）（12）（14）（26）1.2.2在完成上面所有小练习题的基础上完成以下两个大图图1.2.2—1CAD练习图（复杂篇）下面的图涉及的主要难点有列阵、镜像、圆角、修剪、椭圆、两圆公切线画法、斜线角度精确画法等。并且部分在后面的一些图中尺寸参数少，但数据反映的定位尺寸和形状尺寸都是齐全的，需要琢磨画图的先后顺序方可真确画出。考察读图与设计等能力。图一：涉及的知识点：两圆公切线画法、斜线角度精确画法、过一点的切线画法、列阵等。图二：涉及的知识点：两圆公切线画法、斜线角度精确画法、过一点的切线画法、列阵、镜像、圆角、修剪等。图三：涉及的知识点：两圆公切线画法、斜线角度精确画法、过一点的切线画法、列阵、镜像、圆角、修剪等。下图涉及的知识点：两圆公切线画法、斜线角度精确画法、列阵、镜像、圆角、修剪、椭圆等。并且图中参数少，但数据反映的定位尺寸和形状尺寸都是齐全的，需要琢磨画图的先后顺序方可真确画出。考察读图与设计等能力。
