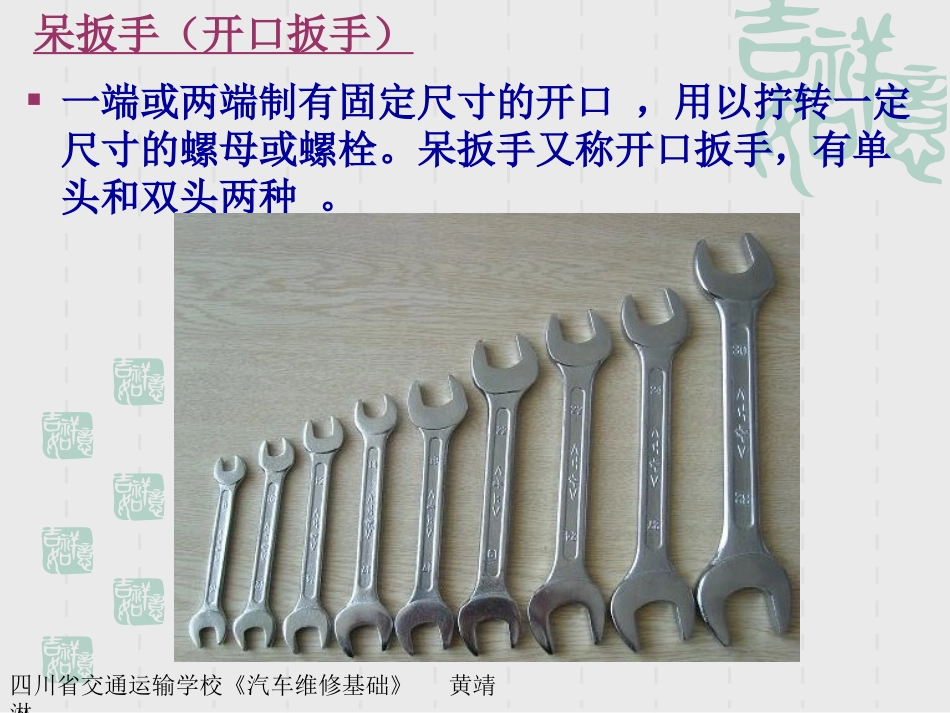

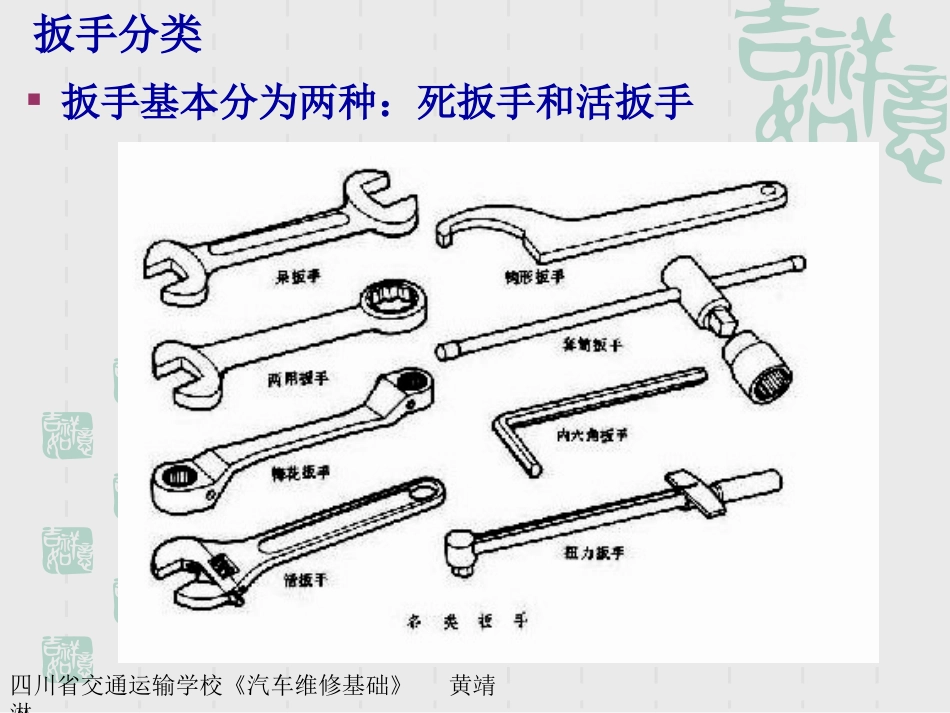

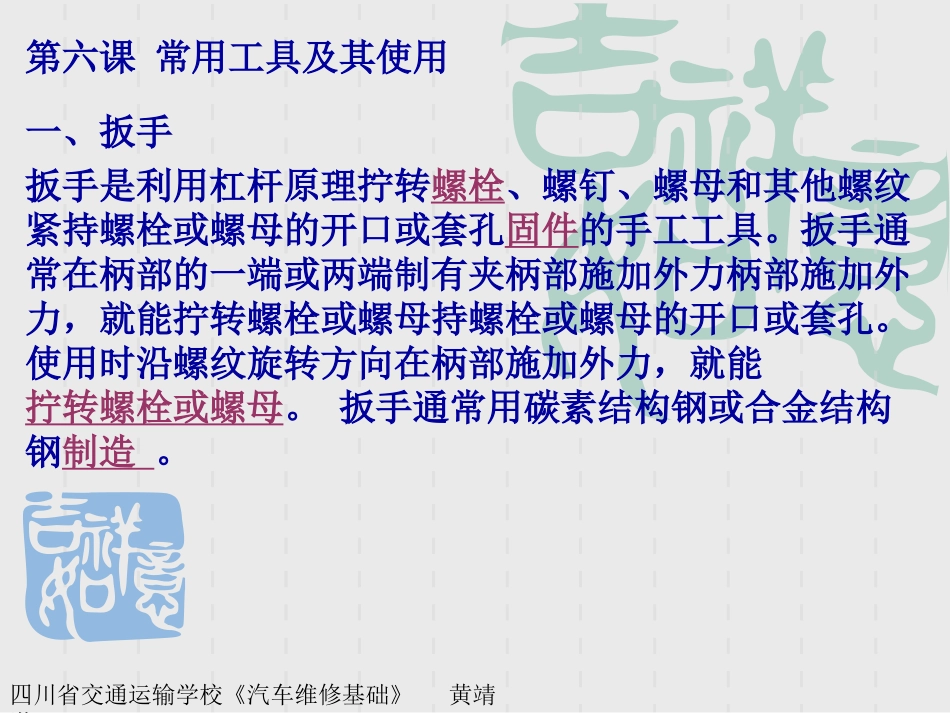

第六课常用工具及其使用一、扳手扳手是利用杠杆原理拧转螺栓、螺钉、螺母和其他螺纹紧持螺栓或螺母的开口或套孔固件的手工工具。扳手通常在柄部的一端或两端制有夹柄部施加外力柄部施加外力,就能拧转螺栓或螺母持螺栓或螺母的开口或套孔。使用时沿螺纹旋转方向在柄部施加外力,就能拧转螺栓或螺母。扳手通常用碳素结构钢或合金结构钢制造。四川省交通运输学校《汽车维修基础》黄靖淋扳手分类扳手基本分为两种:死扳手和活扳手四川省交通运输学校《汽车维修基础》黄靖淋呆扳手(开口扳手)一端或两端制有固定尺寸的开口,用以拧转一定尺寸的螺母或螺栓。呆扳手又称开口扳手,有单头和双头两种。四川省交通运输学校《汽车维修基础》黄靖淋开口扳手的使用四川省交通运输学校《汽车维修基础》黄靖淋四川省交通运输学校《汽车维修基础》黄靖淋梅花扳手两端具有带六角孔或十二角孔的工作端,适用于工作空间狭小,不能使用普通扳手的场合。四川省交通运输学校《汽车维修基础》黄靖淋梅花扳手使用与开口扳手相比,梅花扳手强度高,使用时不易滑脱,但套上、取下不方便。其规格是以闭口尺寸S(mm)来表示,通常是成套装备,有8件一套、10件一套等,通常用45钢或40Cr锻造,并经热处理。四川省交通运输学校《汽车维修基础》黄靖淋四川省交通运输学校《汽车维修基础》黄靖淋两用扳手一端与单头呆扳手相同,另一端与梅花扳手相同,两端拧转相同规格的螺栓或螺母。四川省交通运输学校《汽车维修基础》黄靖淋内六角扳手是用来拆装内六角螺栓(螺塞)用的,规格以六角形对边尺寸S表示,有3~27mm十三种,汽车维修作业中用有成套内六角扳手,可供拆装M4~M30的内六角螺栓。四川省交通运输学校《汽车维修基础》黄靖淋套筒扳手它是由多个带六角孔或十二角孔的套筒并配有手柄、接杆等多种附件组成,特别适用于拧转地位十分狭小或凹陷很深处的螺栓或螺母。四川省交通运输学校《汽车维修基础》黄靖淋套筒扳手使用套筒扳手主要由套筒头、手柄、棘轮手柄、快速摇柄、接头和接杆等组成,各种手柄适用于各种不同的场合,以操作方便或提高效率为原则,常用套筒扳手的规格是10~32mm。在汽车维修中还采用了许多专用套筒扳手,如火花塞套筒、轮毂套筒、轮胎螺母套筒等。四川省交通运输学校《汽车维修基础》黄靖淋四川省交通运输学校《汽车维修基础》黄靖淋套筒套筒接合器四川省交通运输学校《汽车维修基础》黄靖淋加长杆四川省交通运输学校《汽车维修基础》黄靖淋万向节四川省交通运输学校《汽车维修基础》黄靖淋旋转手柄四川省交通运输学校《汽车维修基础》黄靖淋四川省交通运输学校《汽车维修基础》黄靖淋四川省交通运输学校《汽车维修基础》黄靖淋四川省交通运输学校《汽车维修基础》黄靖淋扭力扳手它是一种可读出所施扭矩大小的专用工具,其规格是以最大可测扭矩来划分的,常用的有294N·m、490N·m两种;扭力扳手除用来控制螺纹件旋紧力矩外,还可以用来测量旋转件的起动转矩,以检查配合、装配情况,例如北京492Q发动机曲轴起动转矩应不大于19.6N·m。四川省交通运输学校《汽车维修基础》黄靖淋活动扳手其开口尺寸能在一定的范围内任意调整,使用场合与开口扳手相同,但活动扳手操作起来不太灵活。其规格是以最大开口宽度(mm)来表示的,常用有150mm、300mm等。四川省交通运输学校《汽车维修基础》黄靖淋活动扳手使用四川省交通运输学校《汽车维修基础》黄靖淋扳手类工具的正确使用(1)所选用的扳手的开口尺寸必须与螺栓或螺母的尺寸相符合,扳手开口过大易滑脱并损伤螺件的六角,在进口汽车维修中,应注意扳手公英制的选择;各类扳手的选用原则,一般优先选用套筒扳手,其次为梅花扳手,再次为开口扳手,最后选活动扳手。(2)为防止扳手损坏和滑脱,应使拉力作用在开口较厚的一边,这一点对受力较大的活动扳手尤其应该注意,以防开口出现“八”字形,损坏螺母和扳手。(3)普通扳手是按人手的力量来设计的,遇到较紧的螺纹件时,不能用锤击打扳手;除套筒扳手外,其它扳手都不能套装加力杆,以防损坏扳手或螺纹连接件。四川省交通运输学校《汽车维修基础》黄靖淋四川省交通运输学校《...
