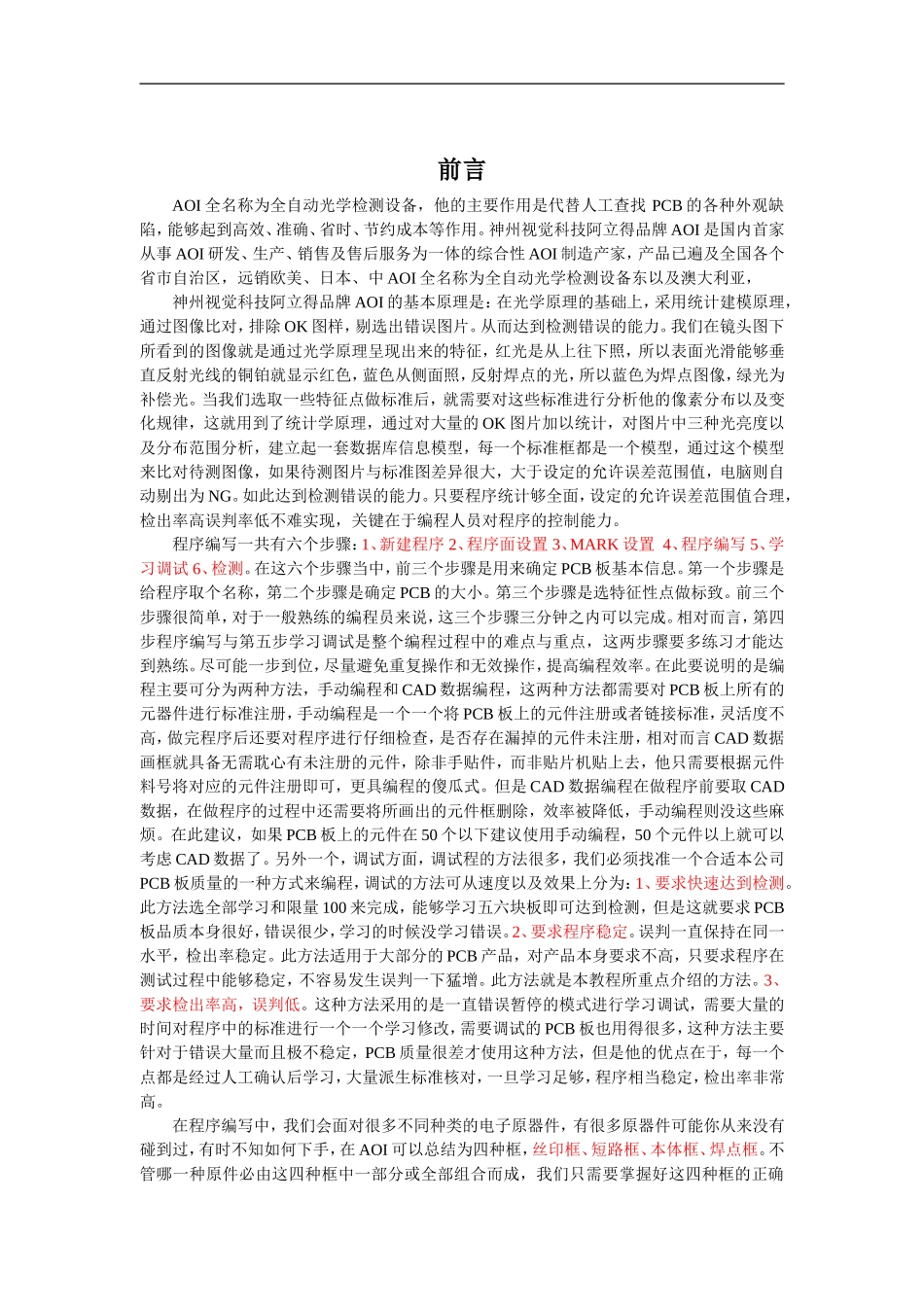

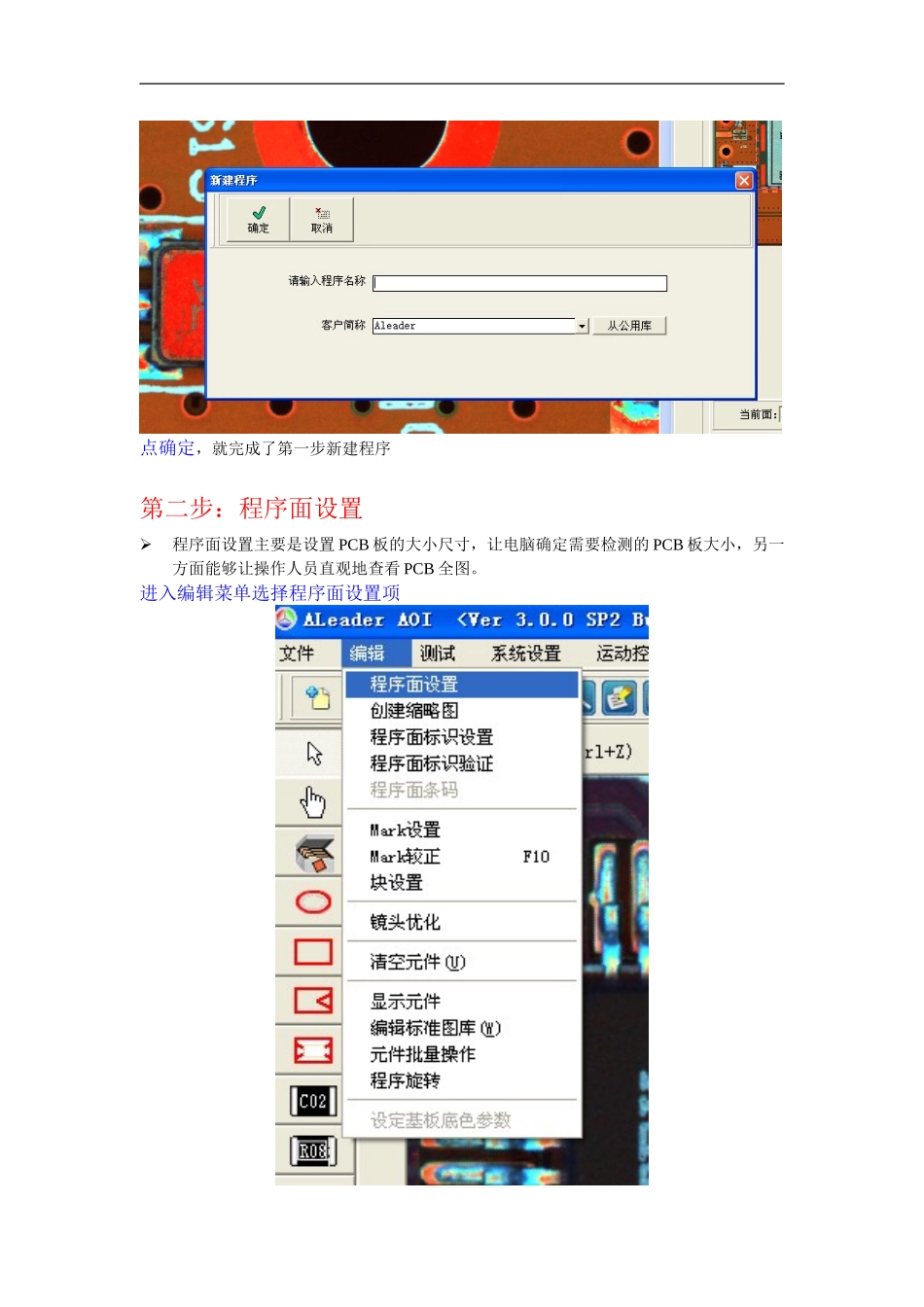

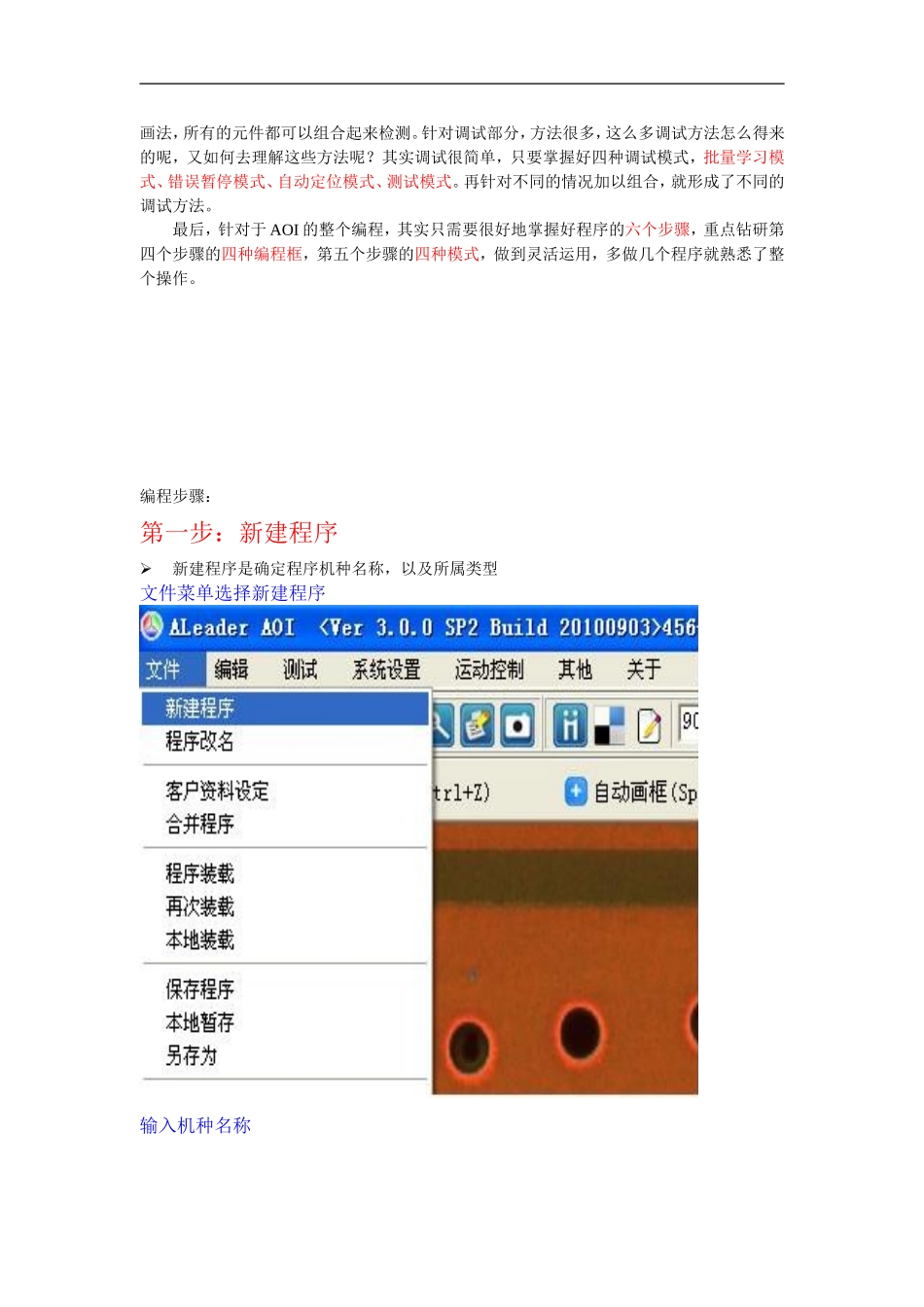

前言AOI全名称为全自动光学检测设备，他的主要作用是代替人工查找PCB的各种外观缺陷，能够起到高效、准确、省时、节约成本等作用。神州视觉科技阿立得品牌AOI是国内首家从事AOI研发、生产、销售及售后服务为一体的综合性AOI制造产家，产品已遍及全国各个省市自治区，远销欧美、日本、中AOI全名称为全自动光学检测设备东以及澳大利亚，神州视觉科技阿立得品牌AOI的基本原理是：在光学原理的基础上，采用统计建模原理，通过图像比对，排除OK图样，剔选出错误图片。从而达到检测错误的能力。我们在镜头图下所看到的图像就是通过光学原理呈现出来的特征，红光是从上往下照，所以表面光滑能够垂直反射光线的铜铂就显示红色，蓝色从侧面照，反射焊点的光，所以蓝色为焊点图像，绿光为补偿光。当我们选取一些特征点做标准后，就需要对这些标准进行分析他的像素分布以及变化规律，这就用到了统计学原理，通过对大量的OK图片加以统计，对图片中三种光亮度以及分布范围分析，建立起一套数据库信息模型，每一个标准框都是一个模型，通过这个模型来比对待测图像，如果待测图片与标准图差异很大，大于设定的允许误差范围值，电脑则自动剔出为NG。如此达到检测错误的能力。只要程序统计够全面，设定的允许误差范围值合理，检出率高误判率低不难实现，关键在于编程人员对程序的控制能力。程序编写一共有六个步骤：1、新建程序2、程序面设置3、MARK设置4、程序编写5、学习调试6、检测。在这六个步骤当中，前三个步骤是用来确定PCB板基本信息。第一个步骤是给程序取个名称，第二个步骤是确定PCB的大小。第三个步骤是选特征性点做标致。前三个步骤很简单，对于一般熟练的编程员来说，这三个步骤三分钟之内可以完成。相对而言，第四步程序编写与第五步学习调试是整个编程过程中的难点与重点，这两步骤要多练习才能达到熟练。尽可能一步到位，尽量避免重复操作和无效操作，提高编程效率。在此要说明的是编程主要可分为两种方法，手动编程和CAD数据编程，这两种方法都需要对PCB板上所有的元器件进行标准注册，手动编程是一个一个将PCB板上的元件注册或者链接标准，灵活度不高，做完程序后还要对程序进行仔细检查，是否存在漏掉的元件未注册，相对而言CAD数据画框就具备无需耽心有未注册的元件，除非手贴件，而非贴片机贴上去，他只需要根据元件料号将对应的元件注册即可，更具编程的傻瓜式。但是CAD数据编程在做程序前要取CAD数据，在做程序的过程中还需要将所画出的元件框删除，效率被降低，手动编程则没这些麻烦。在此建议，如果PCB板上的元件在50个以下建议使用手动编程，50个元件以上就可以考虑CAD数据了。另外一个，调试方面，调试程的方法很多，我们必须找准一个合适本公司PCB板质量的一种方式来编程，调试的方法可从速度以及效果上分为：1、要求快速达到检测。此方法选全部学习和限量100来完成，能够学习五六块板即可达到检测，但是这就要求PCB板品质本身很好，错误很少，学习的时候没学习错误。2、要求程序稳定。误判一直保持在同一水平，检出率稳定。此方法适用于大部分的PCB产品，对产品本身要求不高，只要求程序在测试过程中能够稳定，不容易发生误判一下猛增。此方法就是本教程所重点介绍的方法。3、要求检出率高，误判低。这种方法采用的是一直错误暂停的模式进行学习调试，需要大量的时间对程序中的标准进行一个一个学习修改，需要调试的PCB板也用得很多，这种方法主要针对于错误大量而且极不稳定，PCB质量很差才使用这种方法，但是他的优点在于，每一个点都是经过人工确认后学习，大量派生标准核对，一旦学习足够，程序相当稳定，检出率非常高。在程序编写中，我们会面对很多不同种类的电子原器件，有很多原器件可能你从来没有碰到过，有时不知如何下手，在AOI可以总结为四种框，丝印框、短路框、本体框、焊点框。不管哪一种原件必由这四种框中一部分或全部组合而成，我们只需要掌握好这四种框的正确画法，所有的元件都可以组合起来检测。针对调试部分，方法很多，这么多调试方法怎么得来的呢，又如何去理解这些方法呢？其实调试很简单，只要掌握好四种调试模式，批量学习模式、错误暂停...
