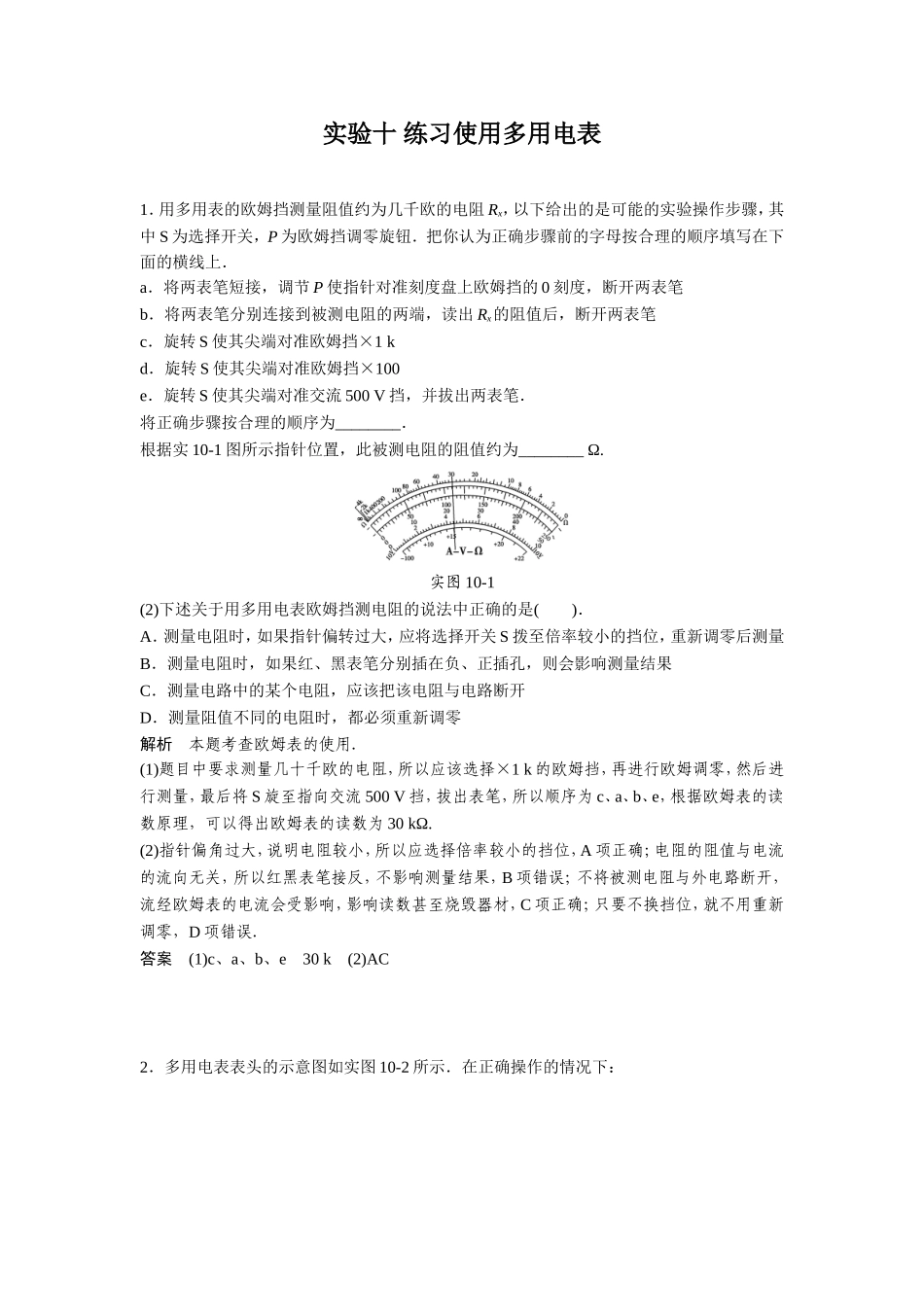

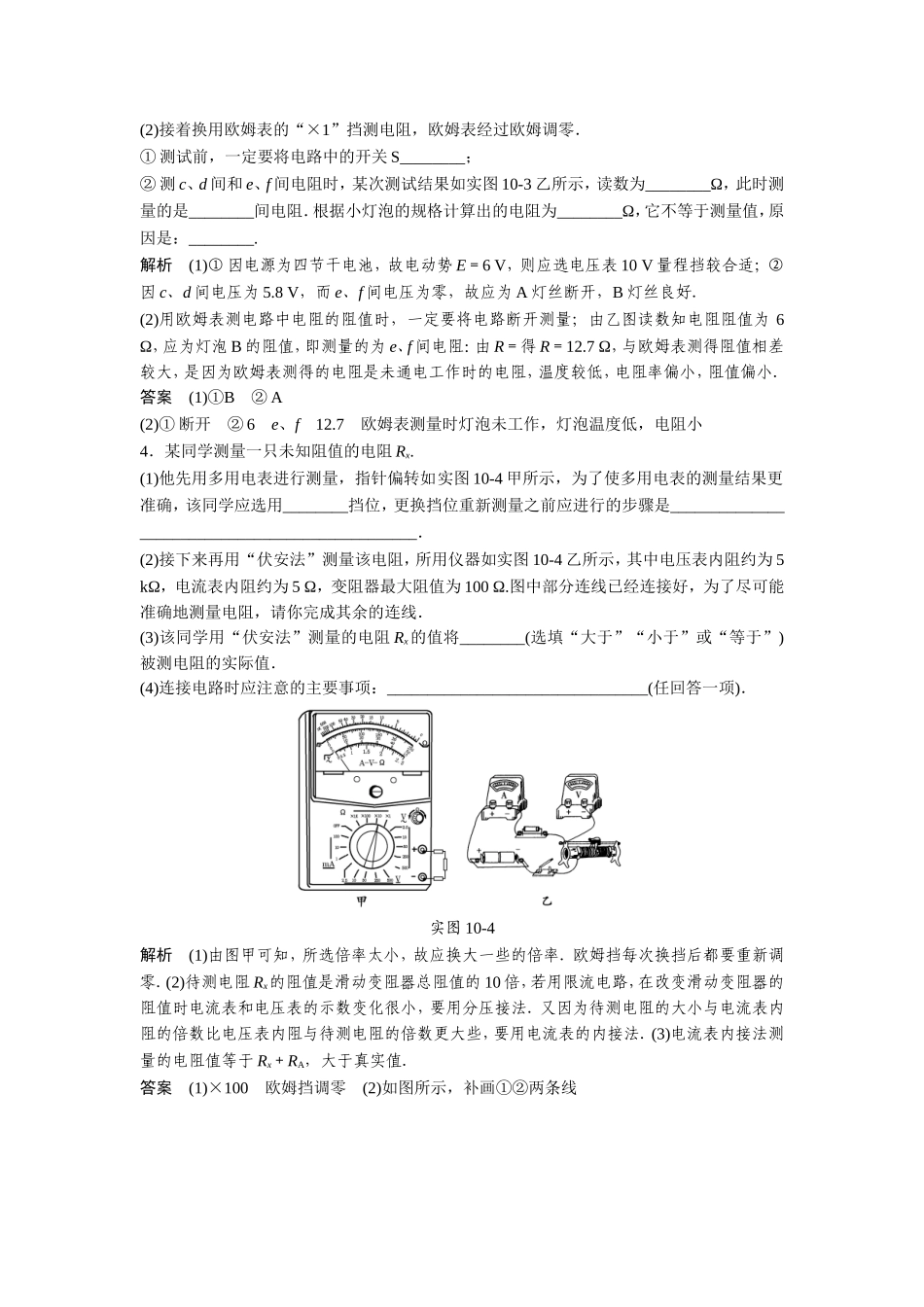

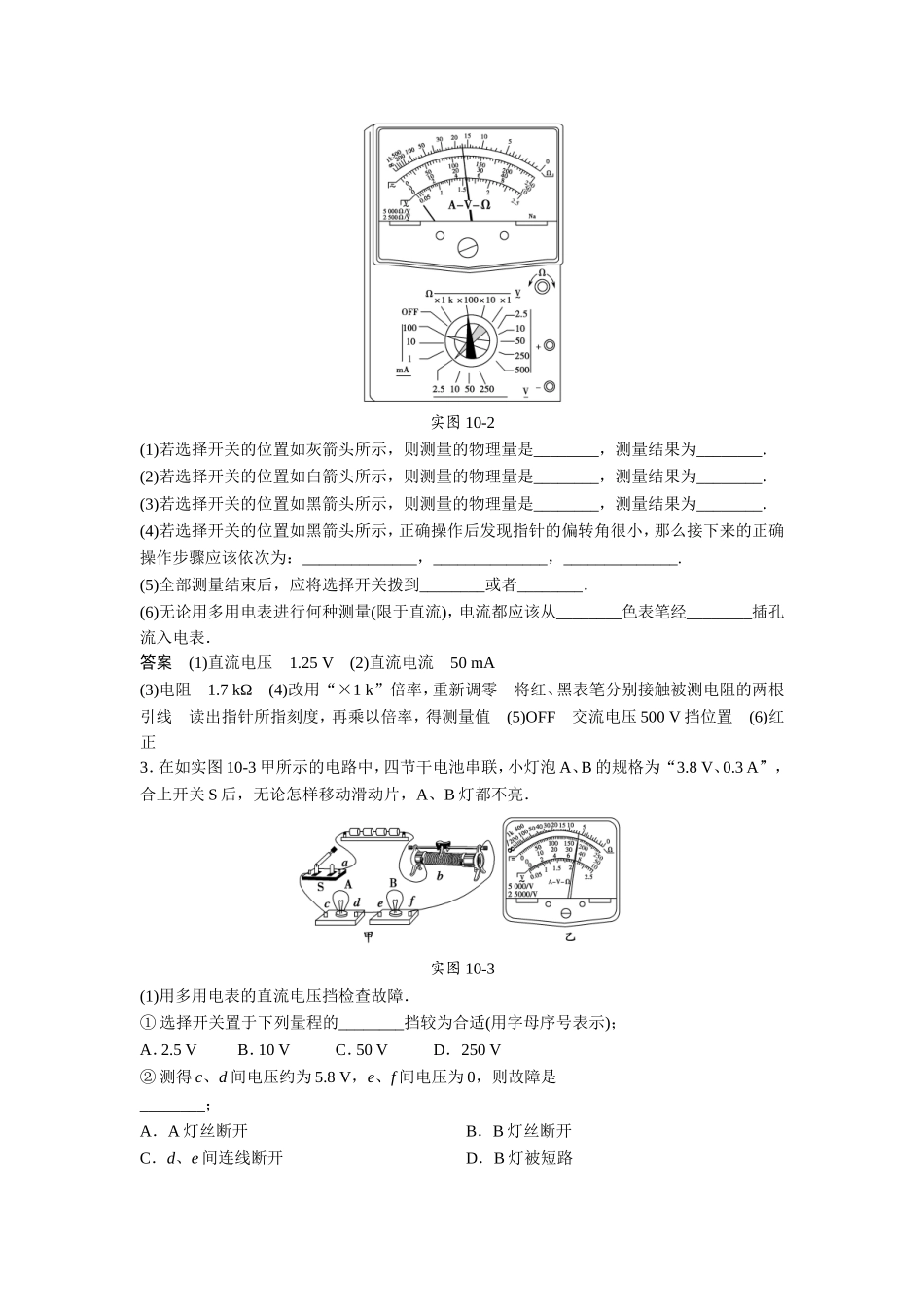

实验十练习使用多用电表1．用多用表的欧姆挡测量阻值约为几千欧的电阻Rx，以下给出的是可能的实验操作步骤，其中S为选择开关，P为欧姆挡调零旋钮．把你认为正确步骤前的字母按合理的顺序填写在下面的横线上．a．将两表笔短接，调节P使指针对准刻度盘上欧姆挡的0刻度，断开两表笔b．将两表笔分别连接到被测电阻的两端，读出Rx的阻值后，断开两表笔c．旋转S使其尖端对准欧姆挡×1kd．旋转S使其尖端对准欧姆挡×100e．旋转S使其尖端对准交流500V挡，并拔出两表笔．将正确步骤按合理的顺序为________．根据实10-1图所示指针位置，此被测电阻的阻值约为________Ω.实图10-1(2)下述关于用多用电表欧姆挡测电阻的说法中正确的是()．A．测量电阻时，如果指针偏转过大，应将选择开关S拨至倍率较小的挡位，重新调零后测量B．测量电阻时，如果红、黑表笔分别插在负、正插孔，则会影响测量结果C．测量电路中的某个电阻，应该把该电阻与电路断开D．测量阻值不同的电阻时，都必须重新调零解析本题考查欧姆表的使用．(1)题目中要求测量几十千欧的电阻，所以应该选择×1k的欧姆挡，再进行欧姆调零，然后进行测量，最后将S旋至指向交流500V挡，拔出表笔，所以顺序为c、a、b、e，根据欧姆表的读数原理，可以得出欧姆表的读数为30kΩ.(2)指针偏角过大，说明电阻较小，所以应选择倍率较小的挡位，A项正确；电阻的阻值与电流的流向无关，所以红黑表笔接反，不影响测量结果，B项错误；不将被测电阻与外电路断开，流经欧姆表的电流会受影响，影响读数甚至烧毁器材，C项正确；只要不换挡位，就不用重新调零，D项错误．答案(1)c、a、b、e30k(2)AC2．多用电表表头的示意图如实图10-2所示．在正确操作的情况下：实图10-2(1)若选择开关的位置如灰箭头所示，则测量的物理量是________，测量结果为________．(2)若选择开关的位置如白箭头所示，则测量的物理量是________，测量结果为________．(3)若选择开关的位置如黑箭头所示，则测量的物理量是________，测量结果为________．(4)若选择开关的位置如黑箭头所示，正确操作后发现指针的偏转角很小，那么接下来的正确操作步骤应该依次为：______________，______________，______________.(5)全部测量结束后，应将选择开关拨到________或者________．(6)无论用多用电表进行何种测量(限于直流)，电流都应该从________色表笔经________插孔流入电表．答案(1)直流电压1.25V(2)直流电流50mA(3)电阻1.7kΩ(4)改用“×1k”倍率，重新调零将红、黑表笔分别接触被测电阻的两根引线读出指针所指刻度，再乘以倍率，得测量值(5)OFF交流电压500V挡位置(6)红正3．在如实图10-3甲所示的电路中，四节干电池串联，小灯泡A、B的规格为“3.8V、0.3A”，合上开关S后，无论怎样移动滑动片，A、B灯都不亮．实图10-3(1)用多用电表的直流电压挡检查故障．①选择开关置于下列量程的________挡较为合适(用字母序号表示)；A．2.5VB．10VC．50VD．250V②测得c、d间电压约为5.8V，e、f间电压为0，则故障是________；A．A灯丝断开B．B灯丝断开C．d、e间连线断开D．B灯被短路(2)接着换用欧姆表的“×1”挡测电阻，欧姆表经过欧姆调零．①测试前，一定要将电路中的开关S________；②测c、d间和e、f间电阻时，某次测试结果如实图10-3乙所示，读数为________Ω，此时测量的是________间电阻．根据小灯泡的规格计算出的电阻为________Ω，它不等于测量值，原因是：________.解析(1)①因电源为四节干电池，故电动势E＝6V，则应选电压表10V量程挡较合适；②因c、d间电压为5.8V，而e、f间电压为零，故应为A灯丝断开，B灯丝良好．(2)用欧姆表测电路中电阻的阻值时，一定要将电路断开测量；由乙图读数知电阻阻值为6Ω，应为灯泡B的阻值，即测量的为e、f间电阻：由R＝得R＝12.7Ω，与欧姆表测得阻值相差较大，是因为欧姆表测得的电阻是未通电工作时的电阻，温度较低，电阻率偏小，阻值偏小．答案(1)①B②A(2)①断开②6e、f12.7欧姆表测量时灯泡未工作，灯泡温度低，电阻小4．某同学测量一只未知阻值的电阻Rx.(1)他先用多用电表进行测量，指针偏转如实图10-4甲所示，为了使多用电表的测量结果更准确，该同学应...
