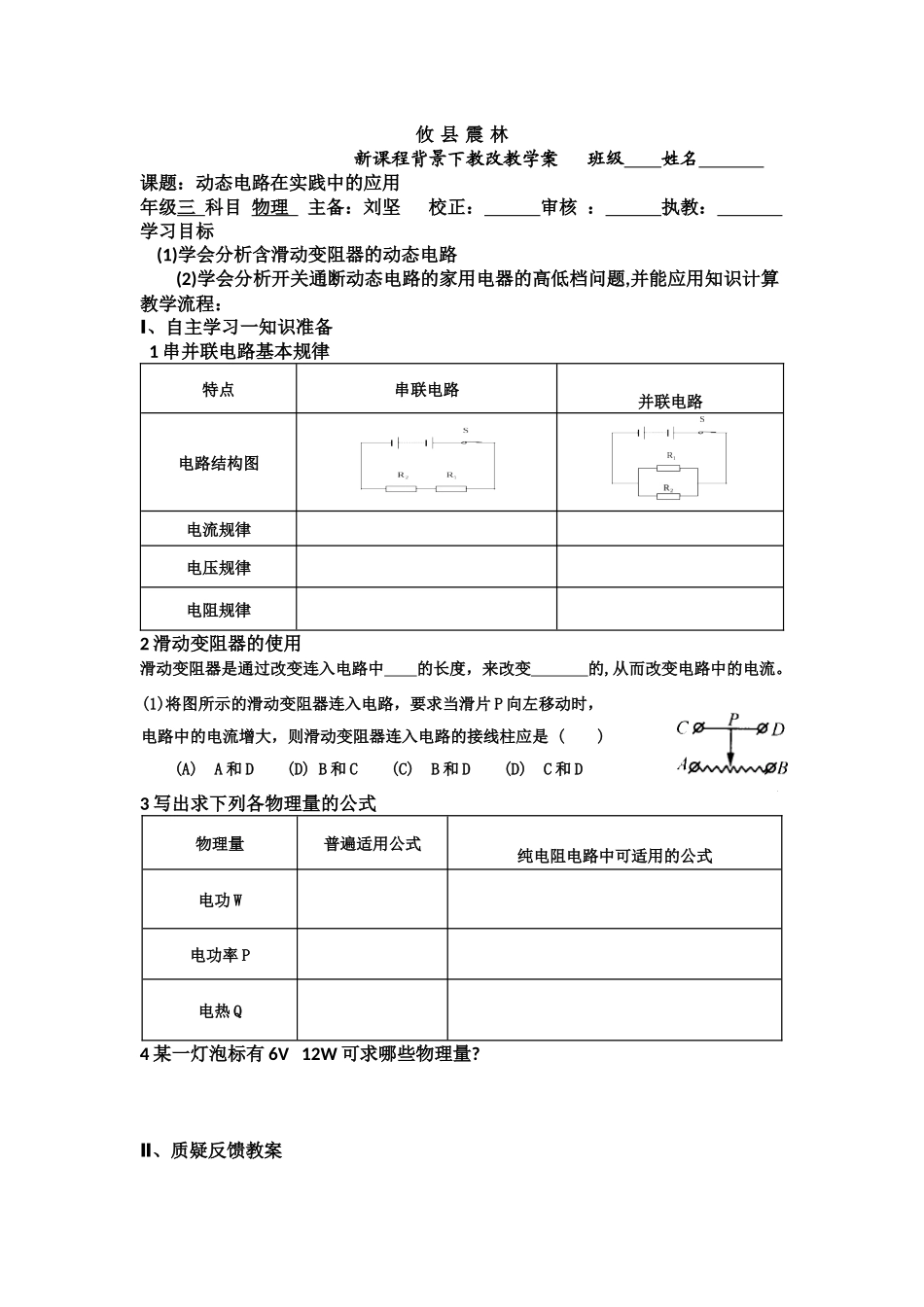

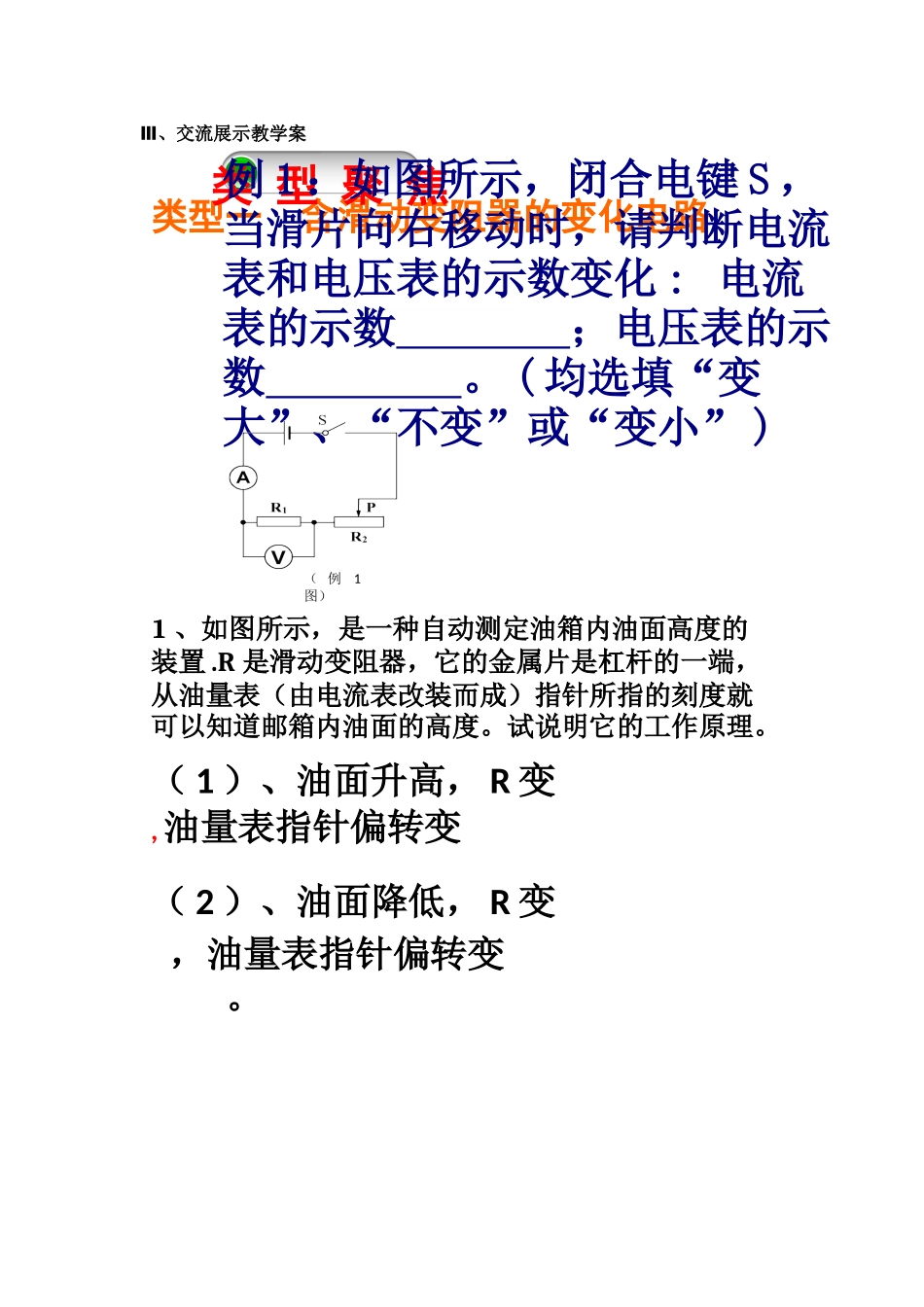

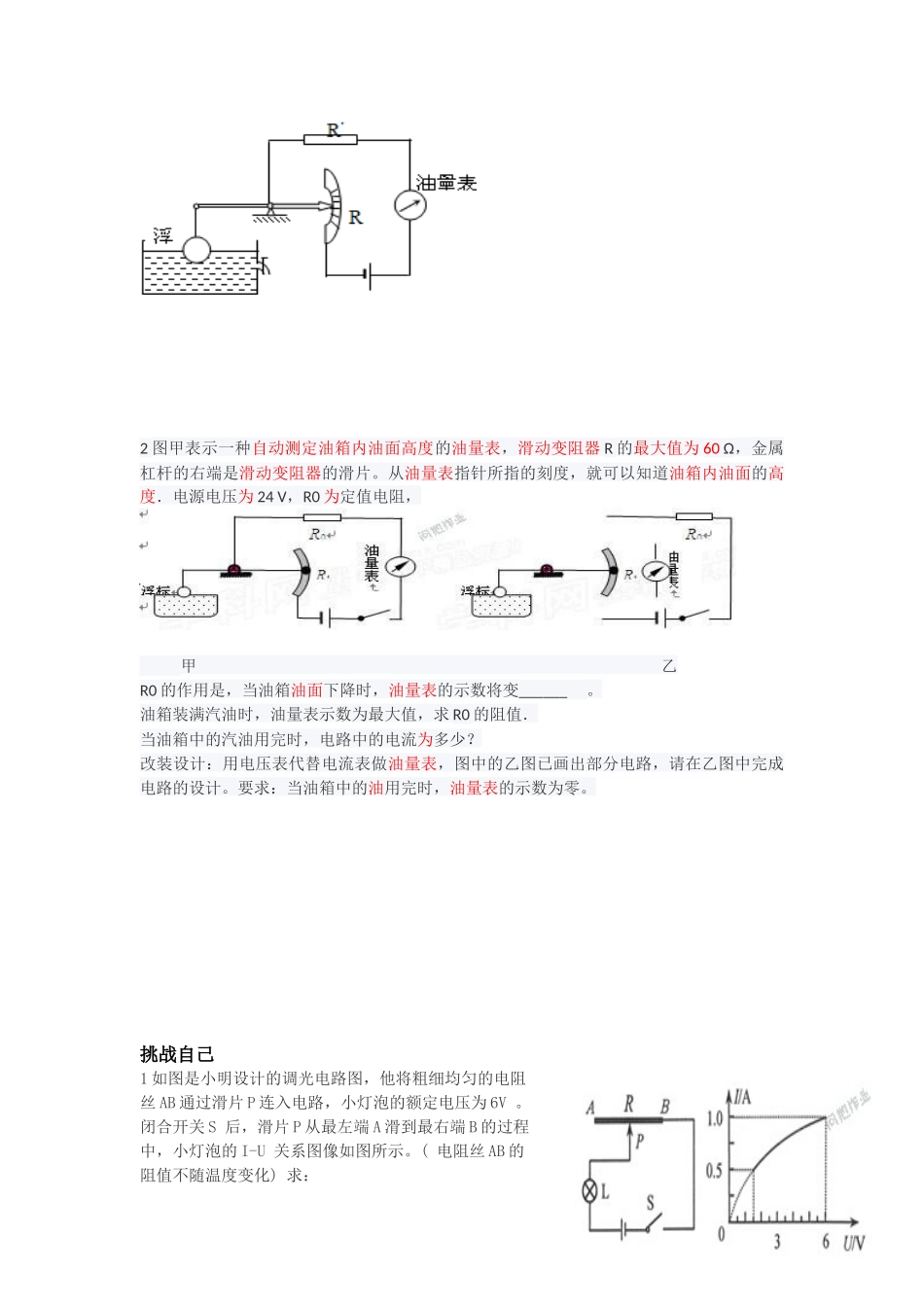

攸县震林新课程背景下教改教学案班级姓名课题：动态电路在实践中的应用年级三科目物理主备：刘坚校正：审核：执教：学习目标(1)学会分析含滑动变阻器的动态电路(2)学会分析开关通断动态电路的家用电器的高低档问题,并能应用知识计算教学流程：Ⅰ、自主学习一知识准备1串并联电路基本规律特点串联电路并联电路电路结构图电流规律电压规律电阻规律2滑动变阻器的使用滑动变阻器是通过改变连入电路中的长度，来改变的,从而改变电路中的电流。(1)将图所示的滑动变阻器连入电路，要求当滑片P向左移动时，电路中的电流增大，则滑动变阻器连入电路的接线柱应是()(A)A和D(D)B和C(C)B和D(D)C和D3写出求下列各物理量的公式物理量普遍适用公式纯电阻电路中可适用的公式电功W电功率P电热Q4某一灯泡标有6V12W可求哪些物理量?Ⅱ、质疑反馈教案Ⅲ、交流展示教学案类型一含滑动变阻器的变化电路类型聚焦例1：如图所示，闭合电键S，当滑片向右移动时，请判断电流表和电压表的示数变化:电流表的示数；电压表的示数。(均选填“变大”、“不变”或“变小”)（例1图）1、如图所示，是一种自动测定油箱内油面高度的装置.R是滑动变阻器，它的金属片是杠杆的一端，从油量表（由电流表改装而成）指针所指的刻度就可以知道邮箱内油面的高度。试说明它的工作原理。（1）、油面升高，R变,油量表指针偏转变（2）、油面降低，R变，油量表指针偏转变。2图甲表示一种自动测定油箱内油面高度的油量表，滑动变阻器R的最大值为60Ω，金属杠杆的右端是滑动变阻器的滑片。从油量表指针所指的刻度，就可以知道油箱内油面的高度．电源电压为24V，R0为定值电阻，甲乙R0的作用是，当油箱油面下降时，油量表的示数将变______。油箱装满汽油时，油量表示数为最大值，求R0的阻值．当油箱中的汽油用完时，电路中的电流为多少？改装设计：用电压表代替电流表做油量表，图中的乙图已画出部分电路，请在乙图中完成电路的设计。要求：当油箱中的油用完时，油量表的示数为零。挑战自己1如图是小明设计的调光电路图，他将粗细均匀的电阻丝AB通过滑片P连入电路，小灯泡的额定电压为6V。闭合开关S后，滑片P从最左端A滑到最右端B的过程中，小灯泡的I-U关系图像如图所示。(电阻丝AB的阻值不随温度变化)求：(1)小灯泡的额定功率；(2)电阻丝AB的阻值；例2.(2014·长沙中考)电热饮水机有加热和保温两种工作状态(由机内温控开关S0自动控制),从说明书上收集到如下数据及如图所示的电路原理图。当温控开关断开时,饮水机处于工作状态;电热饮水机在加热状态下的工作电流为A。类型二开关通断动态电路的家用电器高低档问题类型聚焦(1)电烤箱在高温挡正常工作15min所消耗的电能。(2)电烤箱在低温挡正常工作时,R2的阻值是多少。Ⅳ、巩固检测：练2：一种有冷风和热风两个档位的电吹风，其电路14如图所示，铭牌上的主要参数如下表。(1)要让电吹风工作时吹出热风，它的开关应置于图中___位置，此时电风扇与电热丝的连接方式是______(2)电热丝正常工作时的电阻多大？RSVR＇P滑片练：某同学设计了一个电子身高测量仪,实质上是由电压表改装而成。R是定值电阻，R＇是滑动变阻器，电源电压不变，滑片会随身高上下平移。当所测对象的身高增加时,滑片向_____移动,滑动变阻器连入电路中的电阻变______电路中的电流变______电压表的示数_____________,则显示为身高增加.练.(2014·郴州中考)如表为一台电烤箱的铭牌,其内部简化电路如图所示,R1和R2均为电热丝。求：IⅤ、教学后记：动态电路分析
