电气控制与PLC---第二章王志国物联网楼C409jndx_wzg@aliyun

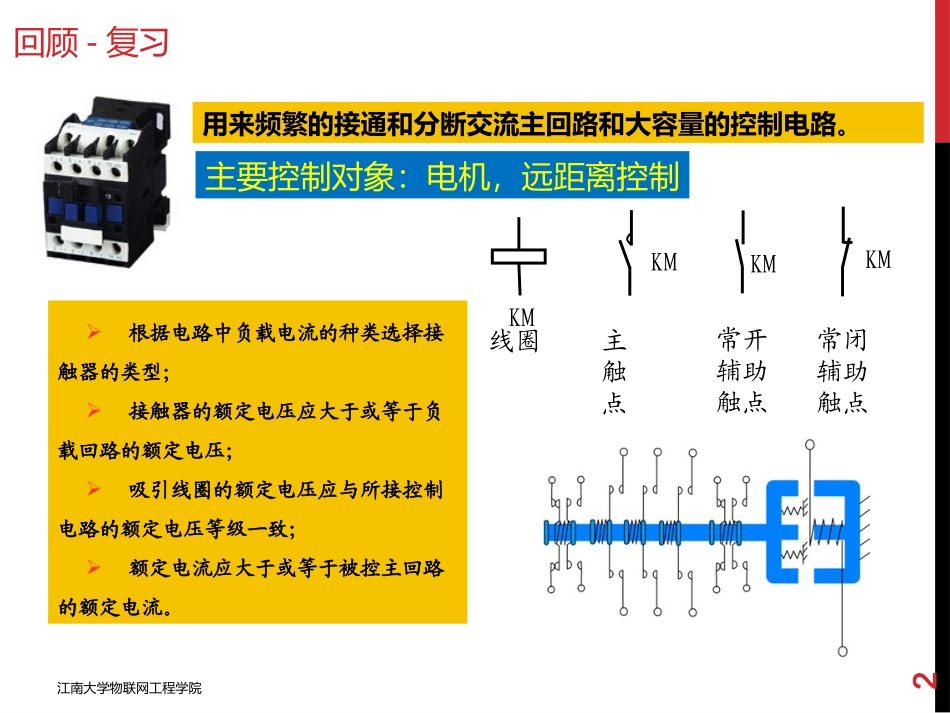

com专业选修课（考试）48学时（包括16学时实验）江南大学物联网工程学院2回顾-复习用来频繁的接通和分断交流主回路和大容量的控制电路

主要控制对象：电机，远距离控制KM常闭辅助触点线圈KM主触点KM常开辅助触点KM根据电路中负载电流的种类选择接触器的类型；接触器的额定电压应大于或等于负载回路的额定电压；吸引线圈的额定电压应与所接控制电路的额定电压等级一致；额定电流应大于或等于被控主回路的额定电流

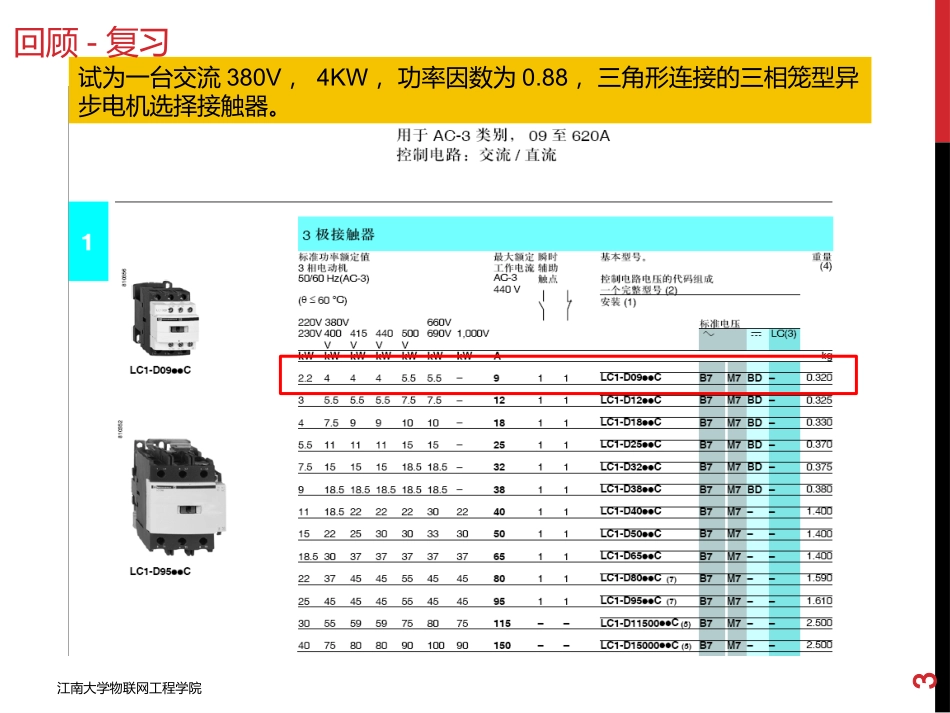

江南大学物联网工程学院3试为一台交流380V，4KW，功率因数为0

88，三角形连接的三相笼型异步电机选择接触器

回顾-复习江南大学物联网工程学院4回顾-复习欠电压继电器KAUUKAKAKA欠电流继电器KAIIKAKAKA江南大学物联网工程学院5回顾-复习试为一台交流380V，4KW，功率因数为0

88，三角形连接的三相笼型异步电机选择热继电器

江南大学物联网工程学院6回顾-复习江南大学物联网工程学院7回顾-复习作用：短路和严重过载保护对于电炉、照明等电阻性负载的短路保护，熔体的额定电流等于或稍大于电路的工作电流

单台电动机，考虑到电动机受启动电流的冲击，可按下式选择：保护多台电动机，可按下式选择：NRNII)5

1(NNRNIIImax)5

1(NI—容量最大的一台电动机的额定电流—其余电动机额定电流之和maxNI江南大学物联网工程学院8作用：主要是在电源切除后，将线路与电源明显地隔开，以保障检修人员的安全

低压断路器：它相当于刀开关、熔断器、热继电器、过电流继电器和欠电压继电器的组合，是一种既有手动开关作用又能自动进行欠电压、失电压、过载和短路保护、动作值可调、分断能力高的电器

回顾-复习江南大学物联网工程学院9低压断路器选型1

断路器的额定电压和额定
