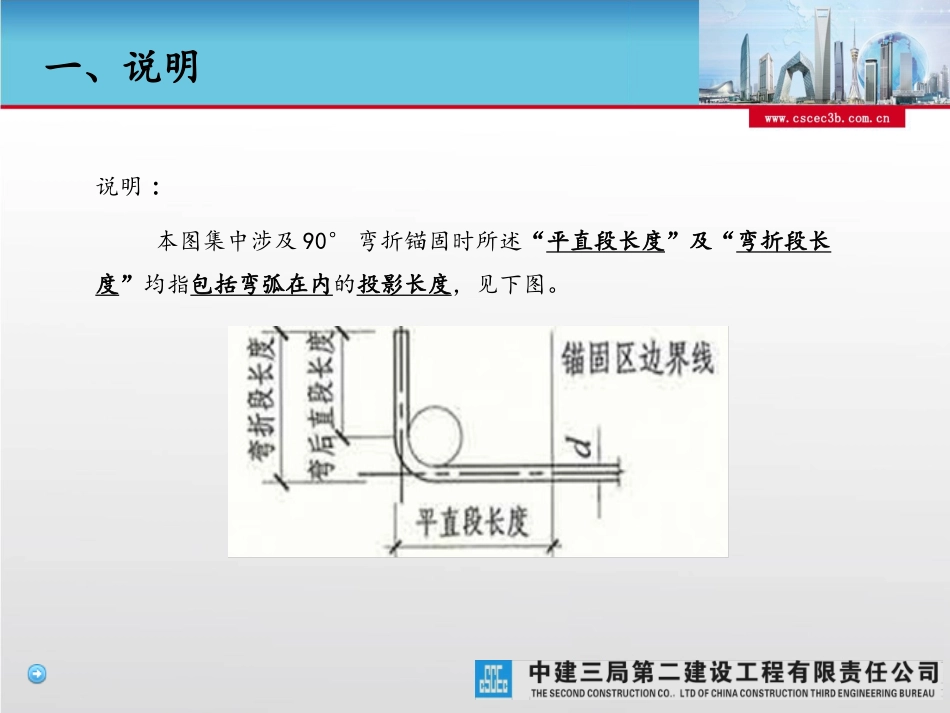

113G101-11G101系列图集施工常见问题答疑13G101-11G101系列图集施工常见问题答疑说明说明一基础构造说明:本图集中涉及90°弯折锚固时所述“平直段长度”及“弯折段长度”均指包括弯弧在内的投影长度，见下图。一、说明二、一般构造2.1、什么是钢筋锚固？受拉钢筋的锚固长度如何确定？钢筋混凝土结构中钢筋能够受力，主要是依靠钢筋和混凝土之间的粘结锚固作用，因此钢筋的锚固是混凝土结构受力的基础。如锚固失效，则结构将丧失承载能力并由此导致结构破坏。《混凝土结构设计规范》GB5OO1O-2010中关于受拉钢筋锚固包括基本锚固长度lab、锚固长度la、抗震锚固长度lae以及labe。其中la、lae用于钢筋直锚或总锚固长度情况，lab、labe用于钢筋弯折锚固或机械锚固情况，施工中应按GlO1系列图集中标准构造图样所标注的长度进行下料.当计算中充分利用钢筋的抗拉强度时：2.2、纵向受拉钢筋的锚固长度为什么要修正？如何修正？在实际工程中，由于锚固条件的交化，锚固长度也应做相应的调整。以下5种情况下，对钢筋的锚固长度进行修正。当多于一项时，锚固长度修正系数ξa按连乘计算，但不应小于0.6。1.带肋钢筋的公称直径大于25mm时：ξa=1.1；这是考虑粗直径带肋钢筋相对肋高减小，对钢筋锚固作用有降低的影响。2.采用环氧树酯涂层钢筋时ξa=1.25；为解决恶劣环境中钢筋的耐久性问题，工程中采用环氧树脂涂层钢筋。该种钢筋表面光滑对锚固有不利影响，试验表明涂层使钢筋的锚固强度降低20%左右。3.受施工扰动影响时：ξa=1.1；当钢筋在混凝土施工过程中易受扰动的情况下《如滑模施工或其他施工期依托钢筋承截的情况），因混凝土在凝固前受扰动而影响与钢筋的粘结锚固作用。4.保护层厚度c较大时：锚固钢筋常因外围混凝土的纵向劈裂而削弱锚固作用，当混凝土保护层厚度较大时，握裹作用加强，锚固长度可适当减短。此处保护层厚度指锚固长度范围内钢筋在各个方向的保护层厚度。当c=3d时，ξa=0.8；当c≥5d时，ξa=0.7；当3d＜c＜5d时，ξa=0.95-0.05c/d。5.配筋富余时：当纵向受力钢筋的实际配筋面积大于其设计计算面积时，如因构造要求大于计算值，钢筋实际拉应力小于抗拉强度设计值时，锚固长度修正系数ξa可取值为设计计算面积与实际配筋面积的比值。但不得用于抗震设计计直接承受动力荷载的构件中。二、一般构造2.3、采用光圆钢筋时锚固长度是否已包括末端180°弯钩长度，180°弯钩长度取值为多少？什么时候可不设180°弯钩？1.光圆钢筋系指HPB300级钢筋，由于钢筋表面光滑，只靠摩阻力锚固，锚固强度很低，一旦发生滑移即被拔出，因此其末均应做180°弯钩，如图1.3所示。作受压钢筋时可不做弯钩。HPB300级钢筋末端180°弯钩，其弯后平直段长度不应小于3d，弯弧内直径2.5d，180°弯钩需增加长度为6.25d。2.板中分布钢筋（不作为抗温度收缩钢筋使用），或者按构造详图已经设有≤15d直钩时，可不再设置180°弯钩。二、一般构造2.4、纵向受拉钢筋弯钩锚固及机械锚固的主要形式有哪几种？有什么要求？可用在什么地方？弯钩及机械锚固主要是利用受力钢筋端部锚头（弯钩、贴焊锚筋、焊接锚板或螺栓锚头）对混凝土的局部挤压作用加大锚固承载力，可以有效减小锚固长度，采用弯钩或机械锚固后，包括弯钩或锚固端头在内的锚固长度（投影长度）可取为≥0.6labe（0.6lab）。弯钩及机械锚固的主要形式见图1.4。1.末端带90°弯钩形式：当上部有压力（如中间层框架节点）时，包括弯钩或锚固端头在内的锚固长度（投影长度）可取为≥0.4labe（0.4lab）。当用于截面侧边、角部偏置锚固时，端头弯钩应向截面内侧偏斜。2.末端带135°弯钩形式：建议用于非框架梁、板支座节点处的锚固，当用于截面侧边、角部偏置锚固时，端头弯钩应向截面内侧偏斜。3.末端贴焊锚筋形式：建议用于非框架梁、板支座节点处的锚固。其中一侧贴焊锚筋形式。当用于截面侧边、角部偏置锚固时，贴焊锚筋应向截面内侧偏斜。4.末端与钢板穿孔塞焊及末端带螺栓锚头的形式：可用于任何情况，但需注意螺栓锚头和焊接钢板的承压面积不应小于锚固钢筋截面积的4倍，且应满足间距要求，钢筋净距小于4d时应考虑群锚效应的不利影响。二、一般构造2....
