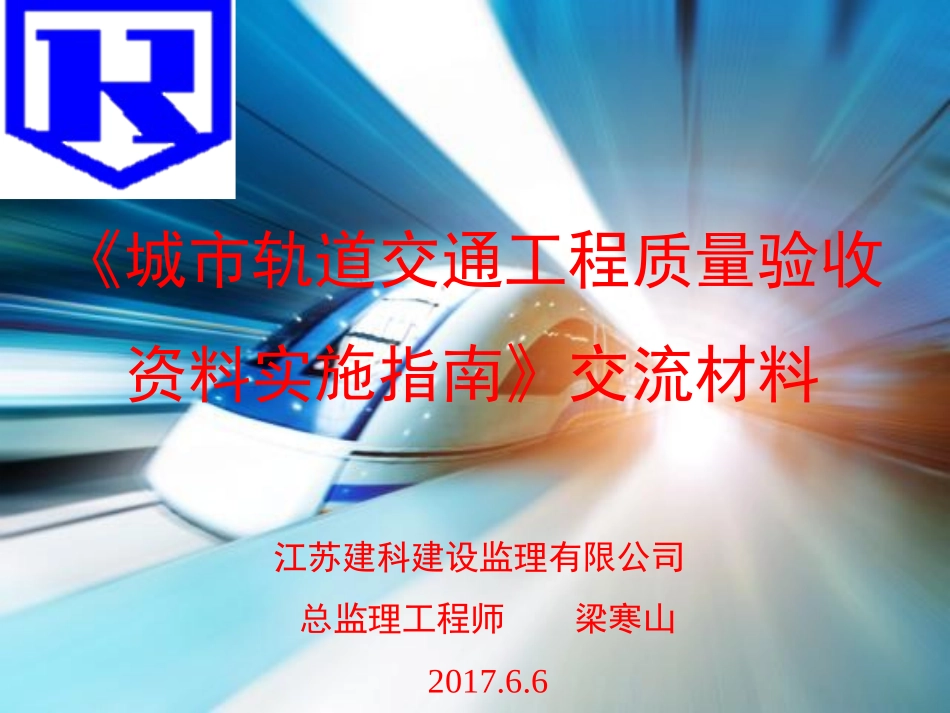

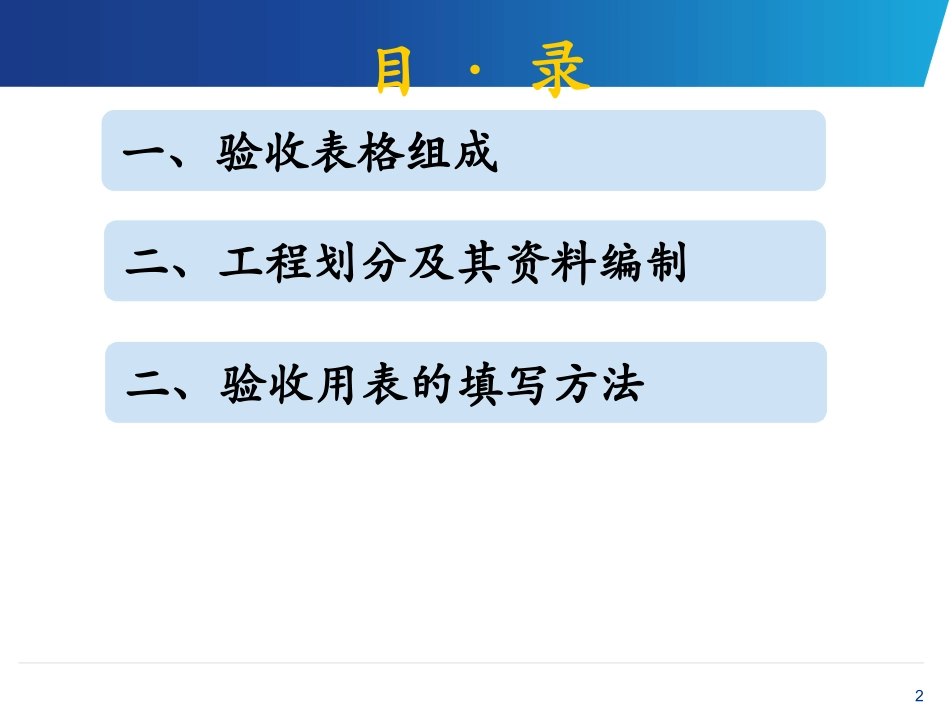

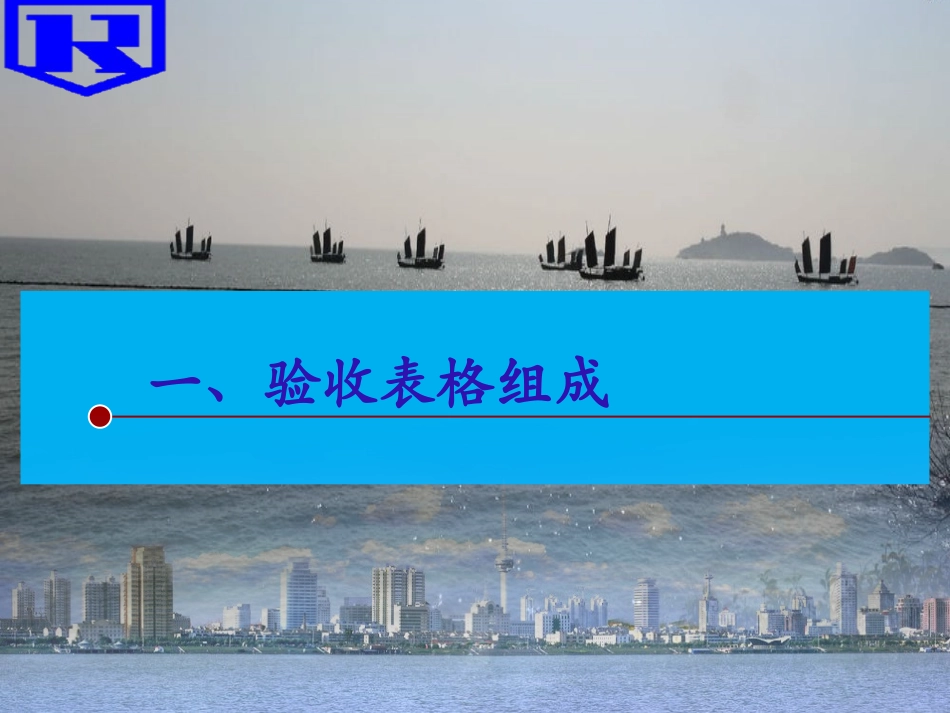

《城市轨道交通工程质量验收资料实施指南》交流材料江苏建科建设监理有限公司总监理工程师梁寒山2017.6.62目·录一、验收表格组成二、工程划分及其资料编制二、验收用表的填写方法一、验收表格组成4指南验收表格组成一、检验批验收表格E类四、验收统表T类（分部分项验收）二、隐蔽工程验收记录（缺统一格式）三、验收原始记录表二、工程划分及其质料编制6划分依据2.1.1轨道交通工程划分依据相关标准和江苏省住房和城乡建设厅关于城市轨道交通工程质量验收划分的现行规定确认。如标准或相关规定发生变化，使用单位可根据实际情况进行调整。工程划分表2.1.2工程开工前，施工单位应编制单位（子单位）、分部（子分部）、分项工程划分表，经监理单位审批后，报建设单位备案。（便于组织验收）1、工程划分7单位工程划分刘潭站、青石路站、刘潭站至广石路站区间、青石路站至盛岸站区间子单位工程划分刘潭站主体土建工程、刘潭站附属土建工程、刘潭站至广石路站盾构区间、青石路站主体土建工程、青石路站附属土建工程、青石路站至盛岸站盾构区间、刘潭站设备安装工程、青石路站设备安装工程、刘潭站装饰装修工程、青石路站装饰装修工程分部划分---以刘潭站主体土建工程为例围护结构及地基基础、防水工程、主体结构、附属结构、接地网2、工程划分案例-无锡地铁四号线土建1标8子分部划分---以刘潭站围护结构及地基基础为例土方工程、支护工程、地基基础处理、抗拔桩分项工程划分-以刘潭站围护结构及地基基础为例土方开挖、土方回填、地下连续墙、MJS桩、高压旋喷桩、钢筋网喷混凝土、水泥土搅拌桩、钢筋混凝土灌注桩检验批划分—以刘潭站地连墙一幅墙为例地连墙导墙检验批、成槽开挖检验批、钢筋笼制作检验批、混凝土浇筑检验批等。2、工程划分案例-无锡地铁四号线土建1标9材料2.2.1工程采用的主要材料、半成品、成品、构配件、器具和设备应进行进场检验。凡涉及安全、节能、环境保护和主要使用功能的重要材料、产品，应按各专业工程施工规范、验收规范和设计文件等规定进行复验，并应经监理工程师检查认可。工序2.2.2各施工工序应按施工技术标准进行质量控制，每道施工工序完成后，经施工单位自检符合规定后，才能进行下道工序施工。各专业工种之间的相关工序应进行交接检验，并应记录。重要工序2.2.3对于监理单位提出检查要求的重要工序，应经监理工程师检查认可，才能进行下道工序施工。3、基本规定10抽检2.2.4符合下列条件之一时，可按相关专业验收规范的规定适当调整抽样复验、试验数量，调整后的抽样复验、试验方案应由施工单位编制，并报监理单位审核确认：同一项目中由相同施工单位施工的多个单位工程，使用同一生产厂家的同品种、同规格、同批次的材料、构配件、设备；同一施工单位在现场加工的成品、半成品、构配件用于同一项目中的多个单位工程；在同一项目中，针对同一抽样对象已有检验成果可以重复利用。特殊情况2.2.5当专业验收规范对工程中的验收项目未做出相应规定时，应由建设单位组织监理、设计、施工等相关单位制定专项验收要求。涉及安全、节能、环境保护等项目的专项验收要求，应由建设单位组织专家论证。3、基本规定113、基本规定验收程序2.3.1工程质量验收均应在施工单位自检合格的基础上进行。人员资格2.3.2参加工程施工质量验收的各方人员应具备相应的资格。验收内容2.3.3检验批的质量应按主控项目和一般项目验收。（本指南检验批验收表中所参照的相关验收规范、标准、规程，有的没有明确指出主控项目和一般项目，是编者根据各地以往经验梳理而成，有的只有主控项目内容，在使用过程中要注意，各地应根据当地实际情况修正。如树根桩检验批表中，是编者自己梳理的，还有盾构管片拼装检查内容和隧道成型检查部分内容重复和不一致的地方，在使用过程中注意修正等；有的内容可能把规范中的一般项目（实际很重要）根据各地以往经验换到主控项目中去了，使用时注意）见证检验2.3.4对涉及结构安全、节能、环境保护和主要使用功能的试块、试件及材料，应在进场时或施工中按规定进行见证检验。123、基本规定隐蔽工程2.3.5隐蔽工程在隐蔽前应由施...
