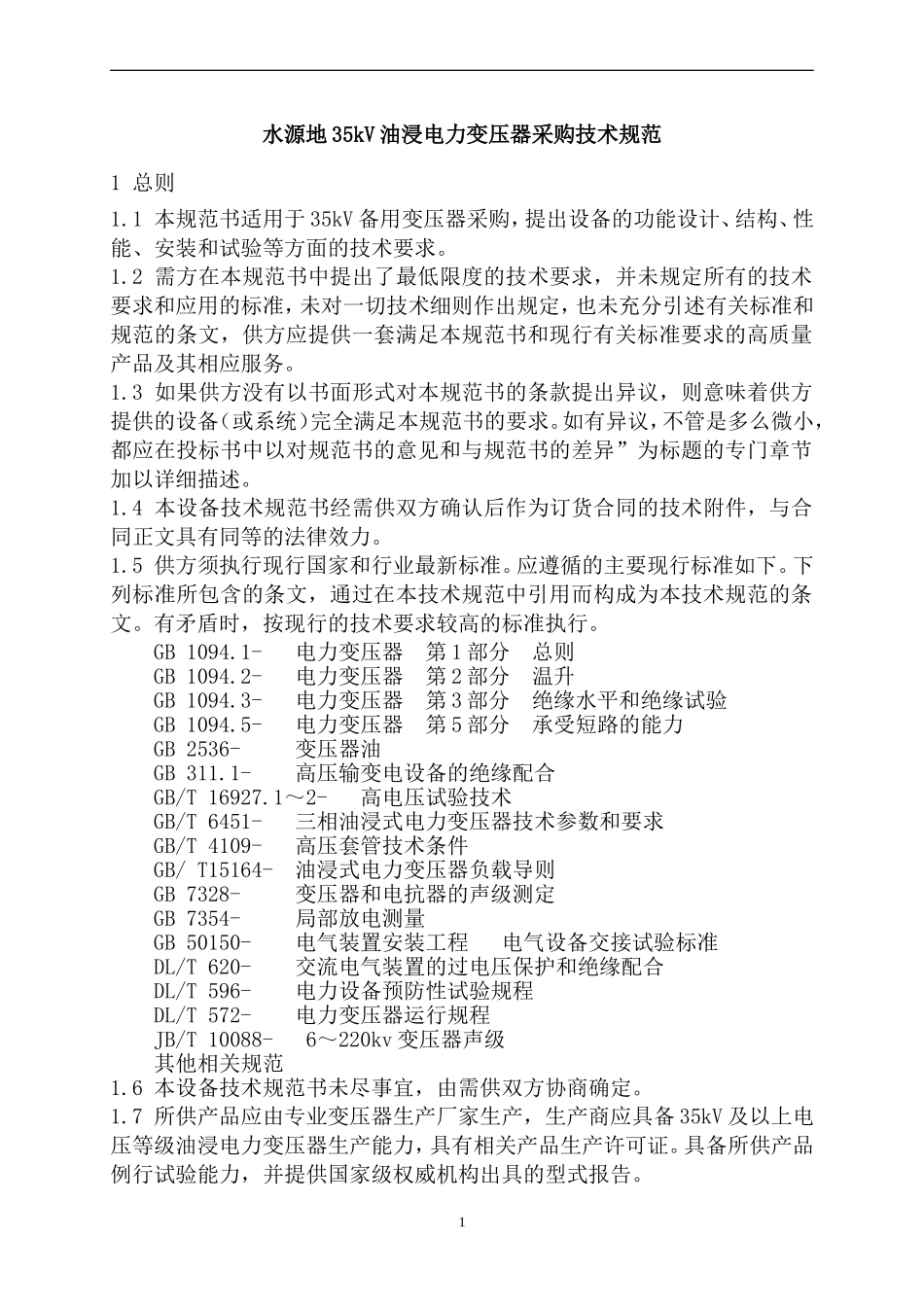

水源地35kV油浸电力变压器采购技术规范1总则1.1本规范书适用于35kV备用变压器采购，提出设备的功能设计、结构、性能、安装和试验等方面的技术要求。1.2需方在本规范书中提出了最低限度的技术要求，并未规定所有的技术要求和应用的标准，未对一切技术细则作出规定，也未充分引述有关标准和规范的条文，供方应提供一套满足本规范书和现行有关标准要求的高质量产品及其相应服务。1.3如果供方没有以书面形式对本规范书的条款提出异议，则意味着供方提供的设备（或系统）完全满足本规范书的要求。如有异议，不管是多么微小，都应在投标书中以对规范书的意见和与规范书的差异”为标题的专门章节加以详细描述。1.4本设备技术规范书经需供双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。1.5供方须执行现行国家和行业最新标准。应遵循的主要现行标准如下。下列标准所包含的条文，通过在本技术规范中引用而构成为本技术规范的条文。有矛盾时，按现行的技术要求较高的标准执行。GB1094.1-电力变压器第1部分总则GB1094.2-电力变压器第2部分温升GB1094.3-电力变压器第3部分绝缘水平和绝缘试验GB1094.5-电力变压器第5部分承受短路的能力GB2536-变压器油GB311.1-高压输变电设备的绝缘配合GB/T16927.1～2-高电压试验技术GB/T6451-三相油浸式电力变压器技术参数和要求GB/T4109-高压套管技术条件GB/T15164-油浸式电力变压器负载导则GB7328-变压器和电抗器的声级测定GB7354-局部放电测量GB50150-电气装置安装工程电气设备交接试验标准DL/T620-交流电气装置的过电压保护和绝缘配合DL/T596-电力设备预防性试验规程DL/T572-电力变压器运行规程JB/T10088-6～220kv变压器声级其他相关规范1.6本设备技术规范书未尽事宜，由需供双方协商确定。1.7所供产品应由专业变压器生产厂家生产，生产商应具备35kV及以上电压等级油浸电力变压器生产能力，具有相关产品生产许可证。具备所供产品例行试验能力，并提供国家级权威机构出具的型式报告。11.8所供产品是成熟定型产品，具有国家电网入网许可证。1.9供方应获得ISO9001资格认证书或具备等同质量认证证书，提供所供同型号设备在国家电网或200MW火电机组持续运行三年以上业绩。1.10供方需将旧变压器拆除，置换提供符合本技术规范要求的新型变压器，新型变压器应满足《GB24790-电力变压器能效限定值及能效等级》要求。1.11供方负责将新变压器运至需方指定场地，并负责变压器就位安装、一次引线配接、绝缘油加注调整及所需机具、材料。1.12供方应提前勘看现场及原变压器基础，了解现场环境条件。2使用环境条件2.1最高气温42.5℃最低气温-18.2℃最大日温差25℃日照强度0.1W/cm2（风速0.5m/s）海拔高度<1000m最大风速35m/s相对湿度：日平均值20℃时不大于95%月平均值20℃时不大于90%地震基本烈度8度水平地震加速度0.25g垂直地震加速度0.125g安全系数1.67污秽等级Ⅳ级爬电比距（户外）≥3.1cm/kV（以最高工作电压为基准）覆冰厚度10mm2.2系统参数：额定电压:35kV最高连续工作电压:40.5kV额定频率:50Hz系统中性点接地方式：中性点不接地,安装地点：户外安装,3技术要求3.1技术参数23.1.1型号：产品设计序号不低于S11，能效限定值及能效等级符合《GB24790-电力变压器能效限定值及能效等级》和《GBT6451-2015油浸式电力变压器技术参数和要求》。3.1.2型式：三相、双线圈、铜导线绕制、低损耗、油浸式全密封降压变压器。3.1.3调压方式：无励磁调压3.1.4冷却方式：ONAN3.1.5额定频率：50Hz。3.1.6额定容量：2000kVA（绕组温升65K时）。3.1.7额定电压：高压侧：35kV±2*2.5%低压侧：6.3kV3.1.8阻抗电压：6.5％3.1.9联结组标号：Y.d113.1.10端子连接方式：35kV架空软导线6.3kV架空软导线3.1.11使用条件：户外3.1.12绕组绝缘耐热等级：不低于A级3.1.13绕组绝缘水平：部位名称额定雷电冲击耐受电压（峰值），kV截断雷电冲击耐受电压（峰值），kV短时(1min)工频耐受电压(有效值)，kV35kV绕组2002208535kV绕组中性点200220856kV绕组7585353.1.14变压器绕组匝间工作场强不大于2kV/mm。3.1.15损耗（在额定电压和频率下，温度为75℃时）符合11系列技术参数要求空载损耗...
