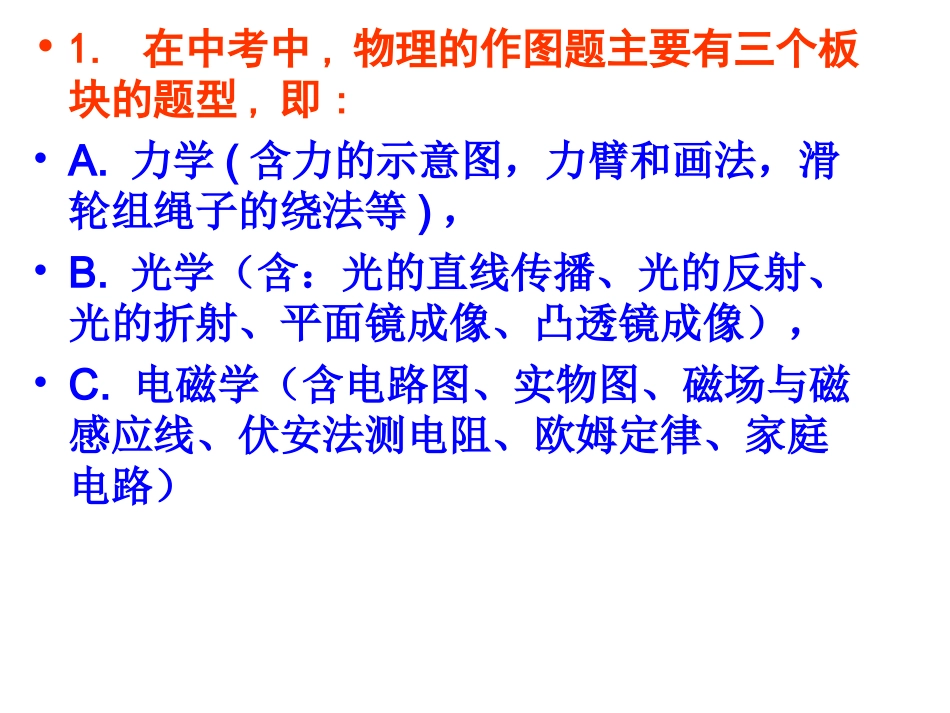

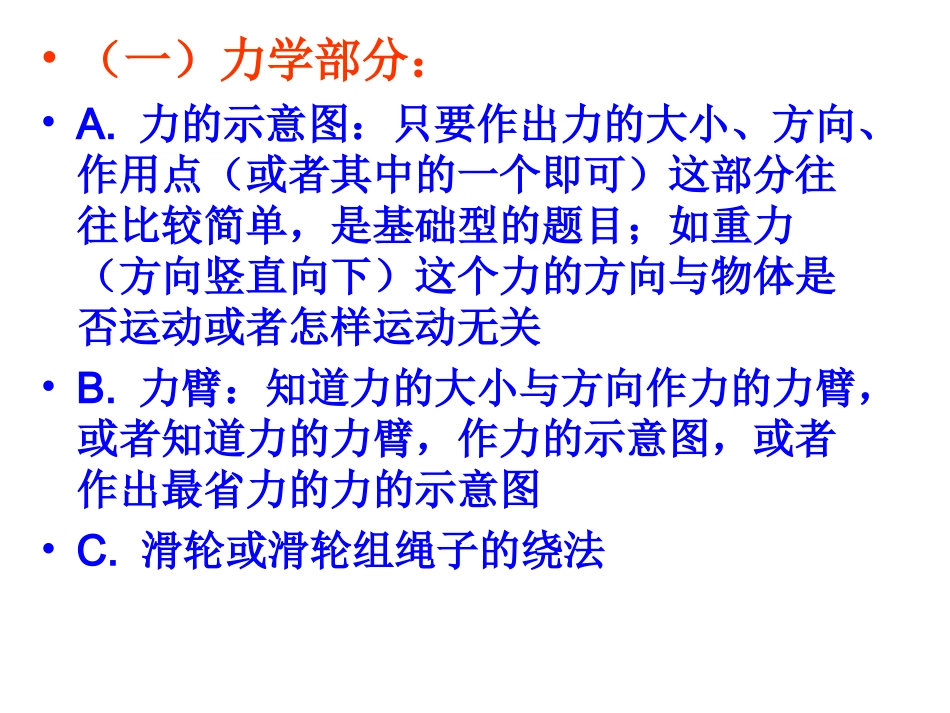

2010中考物理专题作图•1.在中考中,物理的作图题主要有三个板块的题型,即:•A.力学(含力的示意图，力臂和画法，滑轮组绳子的绕法等)，•B.光学（含：光的直线传播、光的反射、光的折射、平面镜成像、凸透镜成像），•C.电磁学（含电路图、实物图、磁场与磁感应线、伏安法测电阻、欧姆定律、家庭电路）•（一）力学部分：•A.力的示意图：只要作出力的大小、方向、作用点（或者其中的一个即可）这部分往往比较简单，是基础型的题目；如重力（方向竖直向下）这个力的方向与物体是否运动或者怎样运动无关•B.力臂：知道力的大小与方向作力的力臂，或者知道力的力臂，作力的示意图，或者作出最省力的力的示意图•C.滑轮或滑轮组绳子的绕法•例1.力的示意图•在自动化的生产线上，常用传送带来传送工件。如图所示，一个工件与传送带一起以0.2m/s的速度在水平方向上向右匀速运动，（不计空气阻力）请在图中画出工件的受力的示意图。说明：首先对于我们所学的知识点要理解，然后再画图•画出下图所示斜面上小球所受重力的示意图。水平冰面上有一重为300N的雪橇，受到的拉力为35N，方向与水平面成30°角。请在图中画出雪橇所受到的拉力的示意图。•例1：如图是正在足球场上滚动的足球，请画出足球受力示意图。（分析球受几个力）•例2：人用向右的水平拉力F，拉着小车在水平地面上做匀速直线运动，在图上画出小车在水平方向上受力的示意图。（分析物体水平方向受力情况、摩擦力的作用点）•作法归纳：①首先弄清题的具体要求，若作力，要明确是物体受到的力（具体哪个力）还是对别的物体施加的力，要画准力的三要素（大小、方向、作用点）。②力的作用点必须画在受力的物体上，若受几个力，力的作用点一般画在重心上。•2）杠杆平衡条件(二力二臂三点)•a.确定力的作用点,一定画在杠杆上•b.确定力的作用线,与力臂垂直•c.确定力的方向和大小.•例3：如图所示，曲杆AOBC自重不计，B为支点，AO=60cm，OB=40cm，BC=30cm，要使曲杆在图示位置平衡，请在A、O、B三点上选出一点为动力作用点，作出最小的动力F的示意图及其力臂L。（找准力的作用点和方向）•例4：如图中ABO可看成杠杆，O为支点，请在图中画出该杠杆的动力臂和所受阻力的示意图。（注意动力的方向、阻力的作用点）•作法归纳：①画杠杆的力臂，一是找支点，二是画支点到力的作用线的垂线，若要求使用的力最小，那么力臂必须最长。•②记住杠杆所受力的作用点一定要画在杠杆上。•8.（5分）如图所示，O是杠杆的支点，画出力的力臂，并用字母L表示.•例2.如图所示，唐师傅想用最省力的方法把一个油桶推上台阶．请你在图中画出这个力的示意图．工地上建筑工人常用如图所示的小车运送重物，为了省力，应将重物放在A处还是B处，请在所选择的A或B处画出重物的重力示意图及其对支点O的力臂。•这是一个关于杠杆平衡条件的作图题，题目中所涉及到的是力臂的作图和杠杆平衡条件的相关作图，对于油桶的图，我们可以先找支点，应该是油桶与台阶相接触的点，动力为推力，阻力为车的自重。然后根据杠杆平衡条件找出这个使油桶向上滚动的最小的力，而对于推小车的图也可以看做是一个省力杠杆，支点就是车轮与小车相接触的车轴，动力为人向上的推力，阻力为车上物体的自重。•3）滑轮组的装配（绕法）•例5：要用一根绳子和两个滑轮提起物体，若不计滑轮重及摩擦而使拉力为物体重的1/3，请在图中画出绳子的正确绕法。•例6：站在地面上的人想用尽可能小的力提升水桶，请在图中画出滑轮组绳子的绕法。•作法归纳：滑轮组画绕线要记住：看清省力要求，不重复绕。•2．光学作图•关键:一定要符合光学的成像规律;除了真实的光线和物体实像画实线外，其它线和虚像都要画虚线。•例7：右图中，一束光线斜射到水面时发生反射和折射，OB为反射光线，请作出入射光线和大致的折射光线方向。（注意光线的位置及箭头的方向）•例8：如右图，一束光线从空气斜射向水面，请在图中画出这束光的反射光线和折射光线。•作法归纳：①要辨明光的传播方向（光是从哪儿射向哪儿的）•②注意箭头不能漏画，箭头的方向不能画反。•③记住光的折射中，不论是空气与水的折射...
