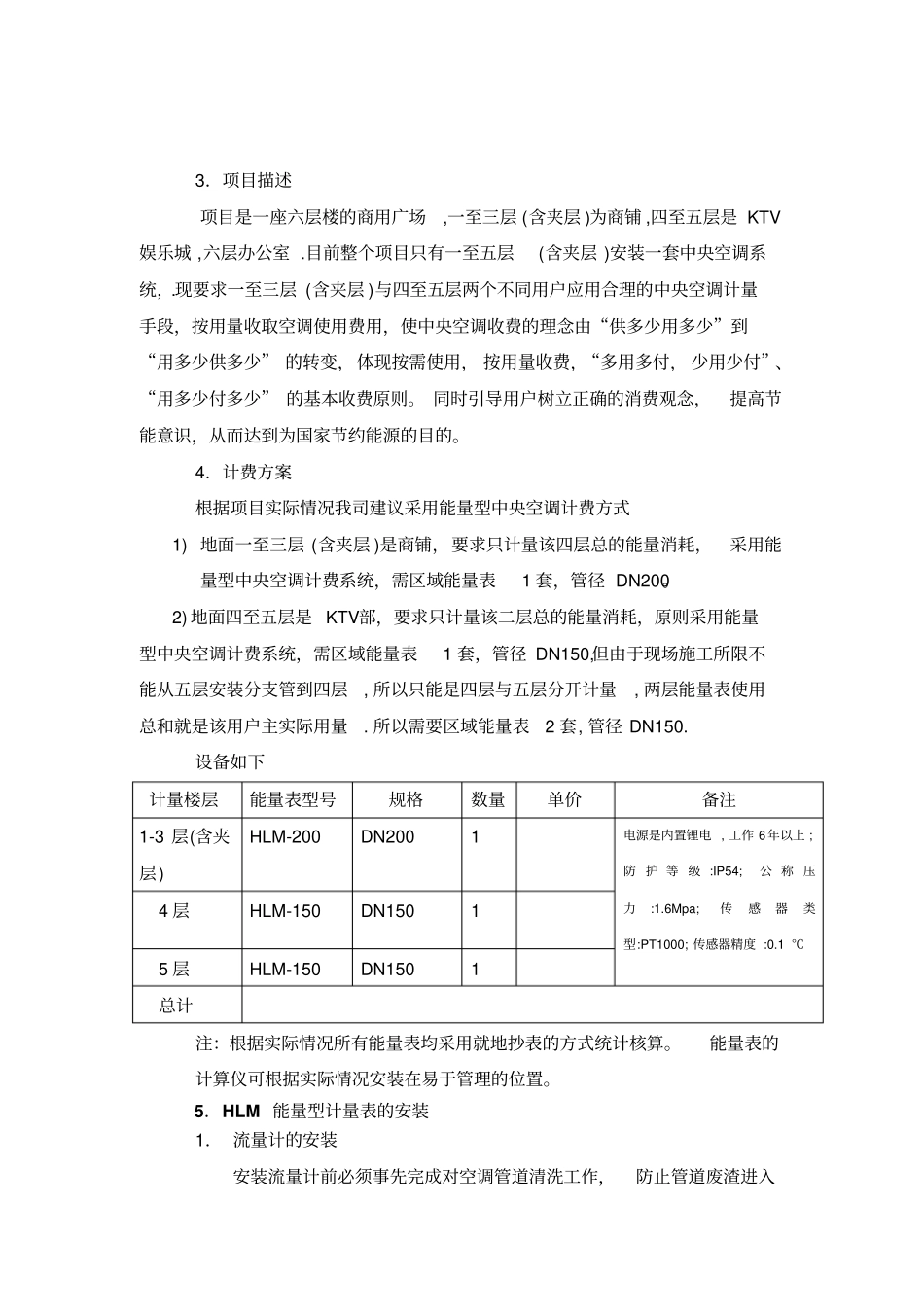

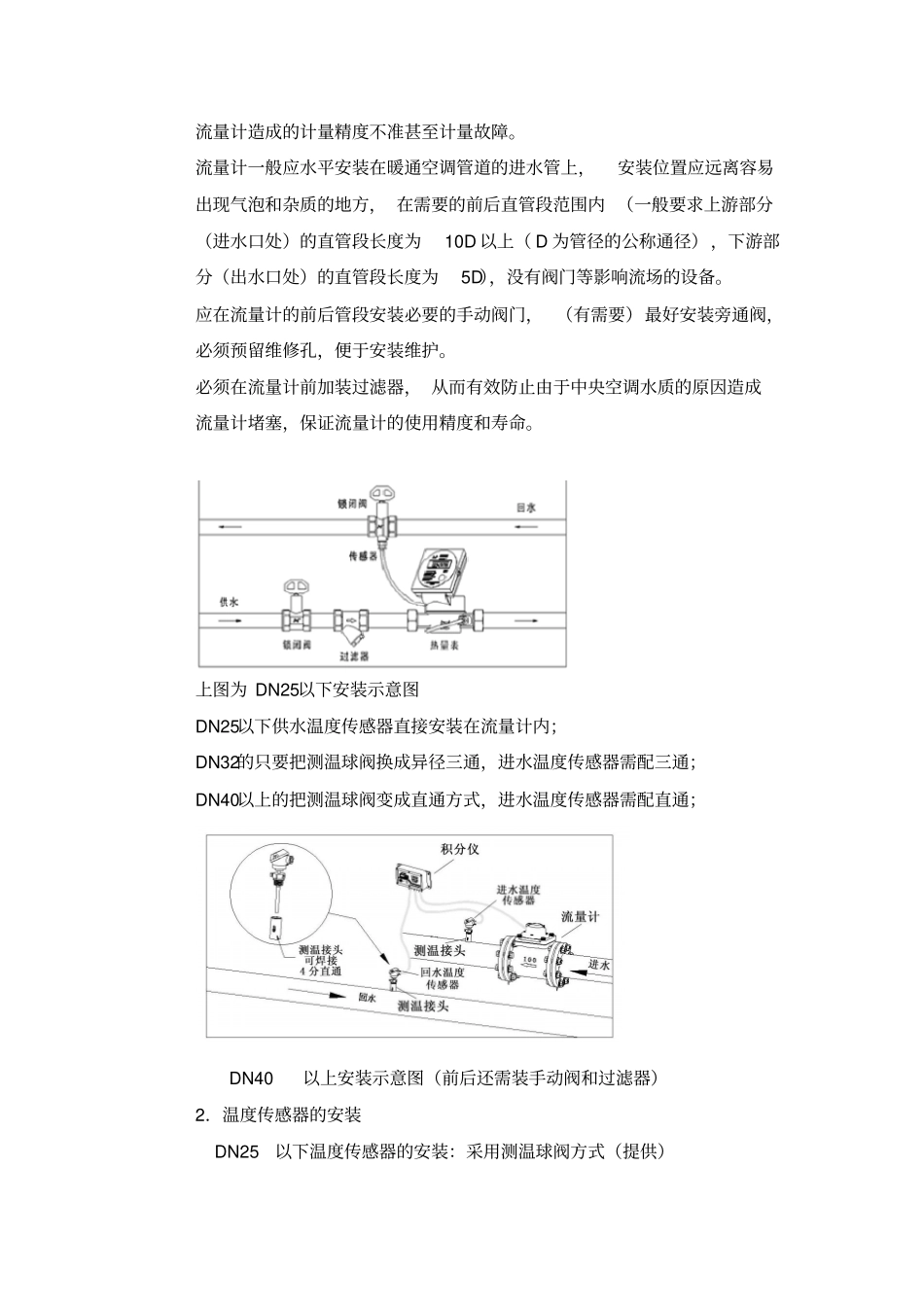

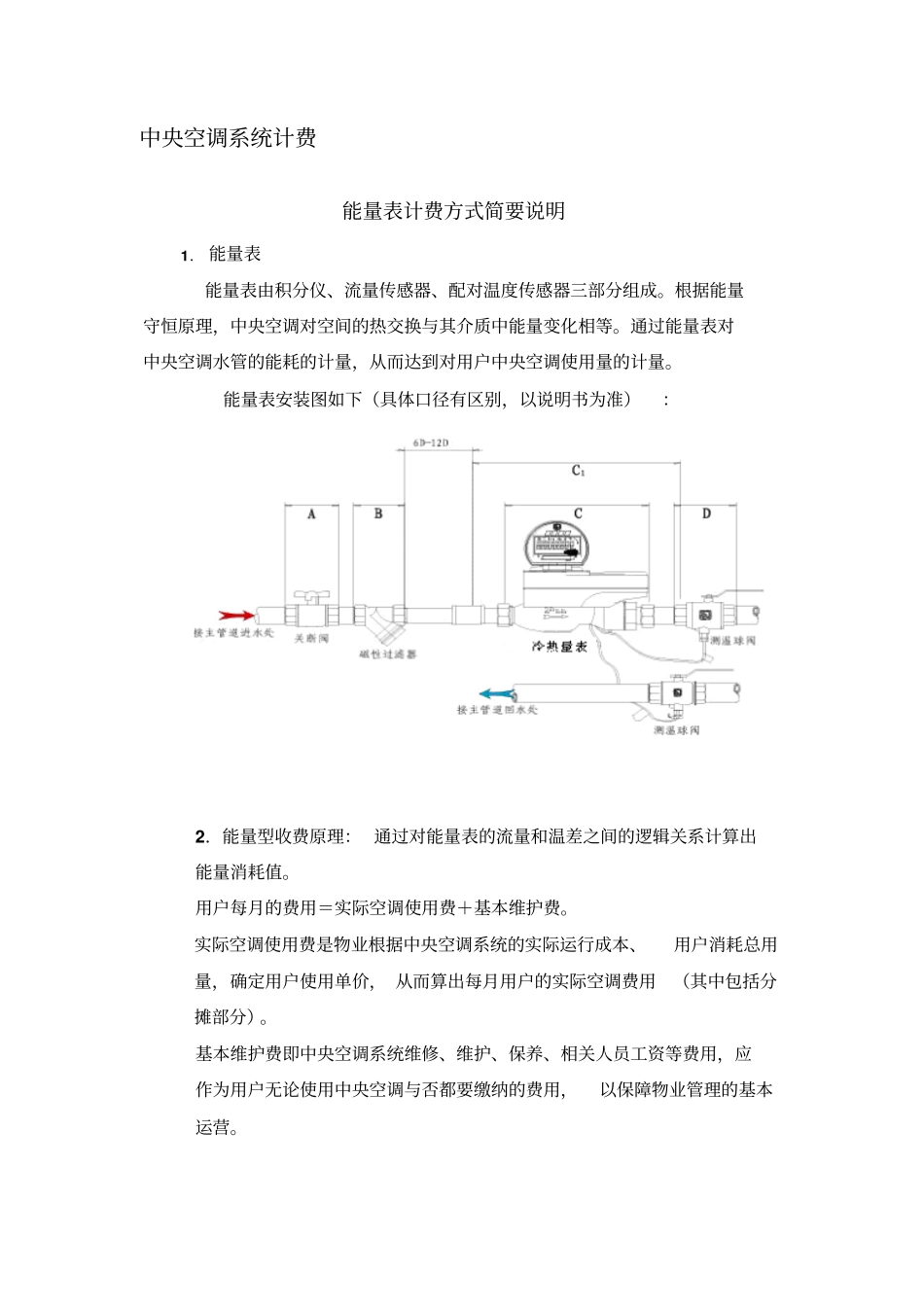

中央空调系统计费能量表计费方式简要说明1．能量表能量表由积分仪、流量传感器、配对温度传感器三部分组成。根据能量守恒原理，中央空调对空间的热交换与其介质中能量变化相等。通过能量表对中央空调水管的能耗的计量，从而达到对用户中央空调使用量的计量。能量表安装图如下（具体口径有区别，以说明书为准）：2．能量型收费原理：通过对能量表的流量和温差之间的逻辑关系计算出能量消耗值。用户每月的费用＝实际空调使用费＋基本维护费。实际空调使用费是物业根据中央空调系统的实际运行成本、用户消耗总用量，确定用户使用单价，从而算出每月用户的实际空调费用（其中包括分摊部分）。基本维护费即中央空调系统维修、维护、保养、相关人员工资等费用，应作为用户无论使用中央空调与否都要缴纳的费用，以保障物业管理的基本运营。3．项目描述项目是一座六层楼的商用广场,一至三层(含夹层)为商铺,四至五层是KTV娱乐城,六层办公室.目前整个项目只有一至五层(含夹层)安装一套中央空调系统，.现要求一至三层(含夹层)与四至五层两个不同用户应用合理的中央空调计量手段，按用量收取空调使用费用，使中央空调收费的理念由“供多少用多少”到“用多少供多少”的转变，体现按需使用，按用量收费，“多用多付，少用少付”、“用多少付多少”的基本收费原则。同时引导用户树立正确的消费观念，提高节能意识，从而达到为国家节约能源的目的。4．计费方案根据项目实际情况我司建议采用能量型中央空调计费方式1)地面一至三层(含夹层)是商铺，要求只计量该四层总的能量消耗，采用能量型中央空调计费系统，需区域能量表1套，管径DN200。2)地面四至五层是KTV部，要求只计量该二层总的能量消耗，原则采用能量型中央空调计费系统，需区域能量表1套，管径DN150,但由于现场施工所限不能从五层安装分支管到四层,所以只能是四层与五层分开计量,两层能量表使用总和就是该用户主实际用量.所以需要区域能量表2套,管径DN150.设备如下计量楼层能量表型号规格数量单价备注1-3层(含夹层)HLM-200DN2001电源是内置锂电,工作6年以上;防护等级:IP54;公称压力:1.6Mpa;传感器类型:PT1000;传感器精度:0.1℃4层HLM-150DN15015层HLM-150DN1501总计注：根据实际情况所有能量表均采用就地抄表的方式统计核算。能量表的计算仪可根据实际情况安装在易于管理的位置。5．HLM能量型计量表的安装1．流量计的安装安装流量计前必须事先完成对空调管道清洗工作，防止管道废渣进入流量计造成的计量精度不准甚至计量故障。流量计一般应水平安装在暖通空调管道的进水管上，安装位置应远离容易出现气泡和杂质的地方，在需要的前后直管段范围内（一般要求上游部分（进水口处）的直管段长度为10D以上（D为管径的公称通径），下游部分（出水口处）的直管段长度为5D），没有阀门等影响流场的设备。应在流量计的前后管段安装必要的手动阀门，（有需要）最好安装旁通阀，必须预留维修孔，便于安装维护。必须在流量计前加装过滤器，从而有效防止由于中央空调水质的原因造成流量计堵塞，保证流量计的使用精度和寿命。上图为DN25以下安装示意图DN25以下供水温度传感器直接安装在流量计内；DN32的只要把测温球阀换成异径三通，进水温度传感器需配三通；DN40以上的把测温球阀变成直通方式，进水温度传感器需配直通；DN40以上安装示意图（前后还需装手动阀和过滤器）2．温度传感器的安装DN25以下温度传感器的安装：采用测温球阀方式（提供）DN32的温度传感器的安装：采用异径三通方式（提供）DN40以上温度传感器的安装：采用直通方式通常的安装情况，流量计装在供水管道，供水温度传感器安装在流量计上的安装孔位置，在出水温度传感器线长许可的范围内，出水温度传感器安装在出水管道的出口处。温度探头需插入水管中心处，供回水需保持一致性。测温阀方式的安装此方式适用于较小的管道，把测温阀预先安装在管道上，再在测温阀上安装特定规格的套筒，最后把温度传感器插入套筒内，温度传感器一定要插入到套筒的底部，顺序装上橡胶密封圈和锁紧螺母，并拧紧。异径三通方式的安装。此方式适用于较小的管道，把异径三通预先安装在管道上，再在异径上安装...
