2015年中考分类：欧姆定律VIP免费

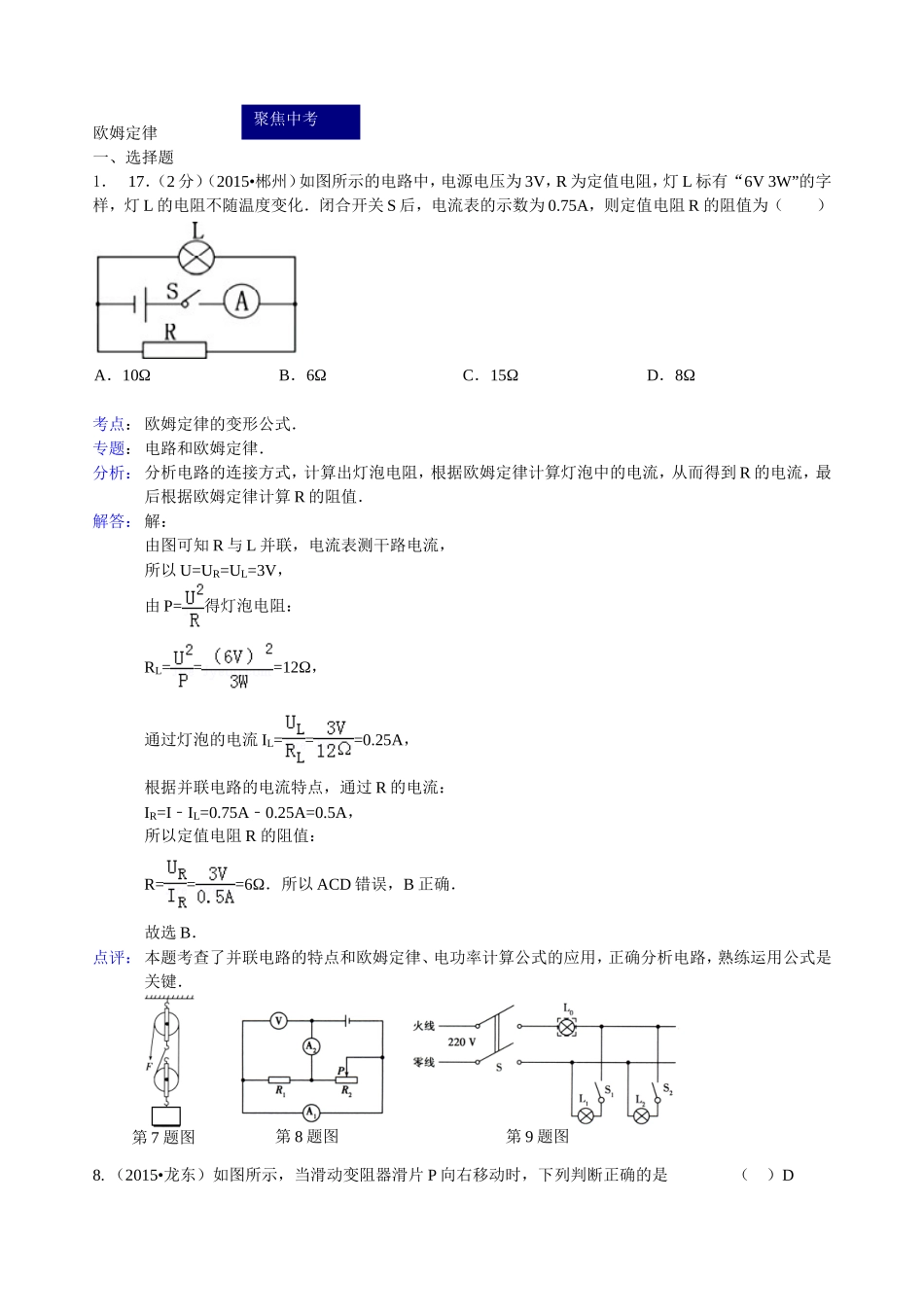

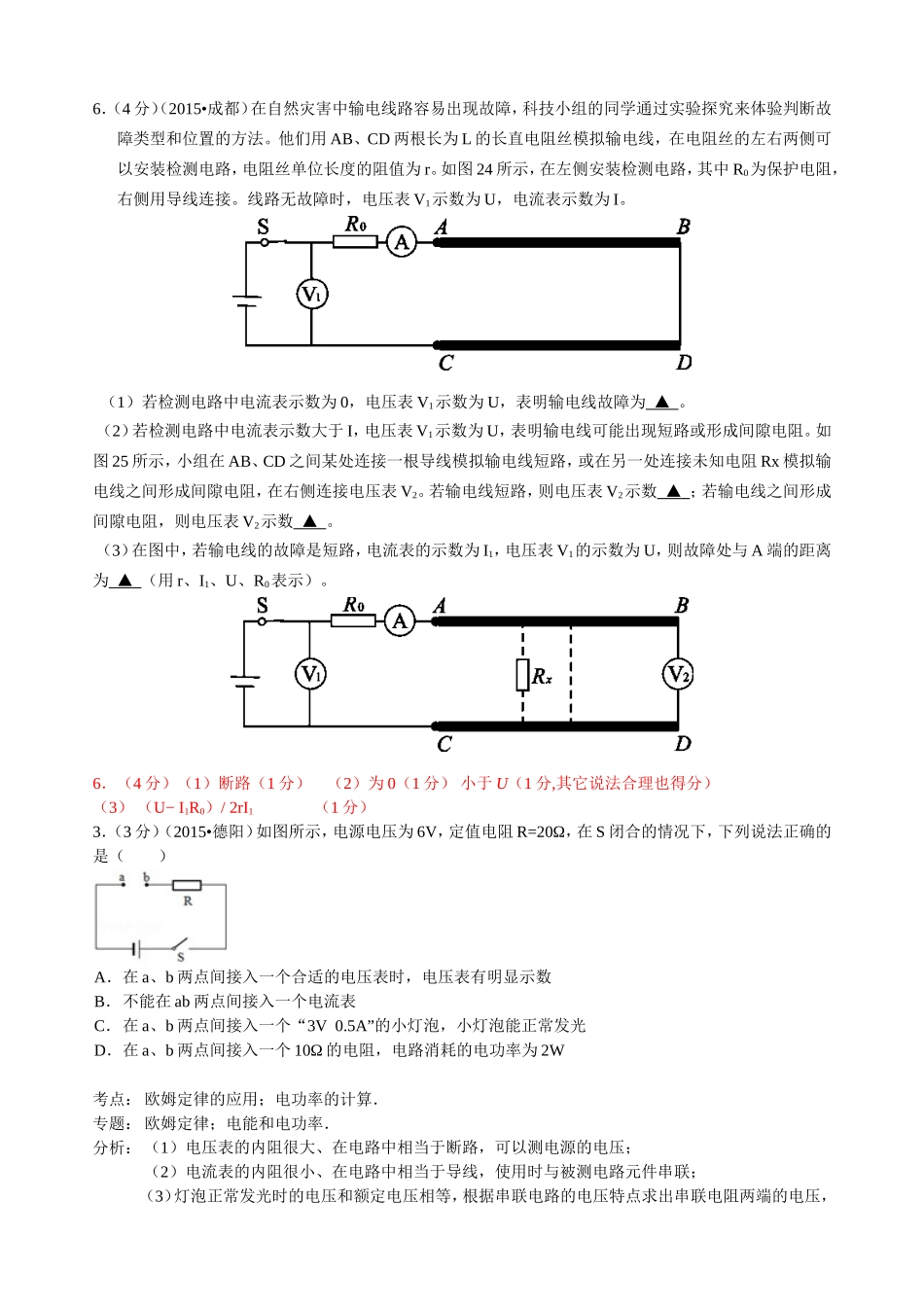

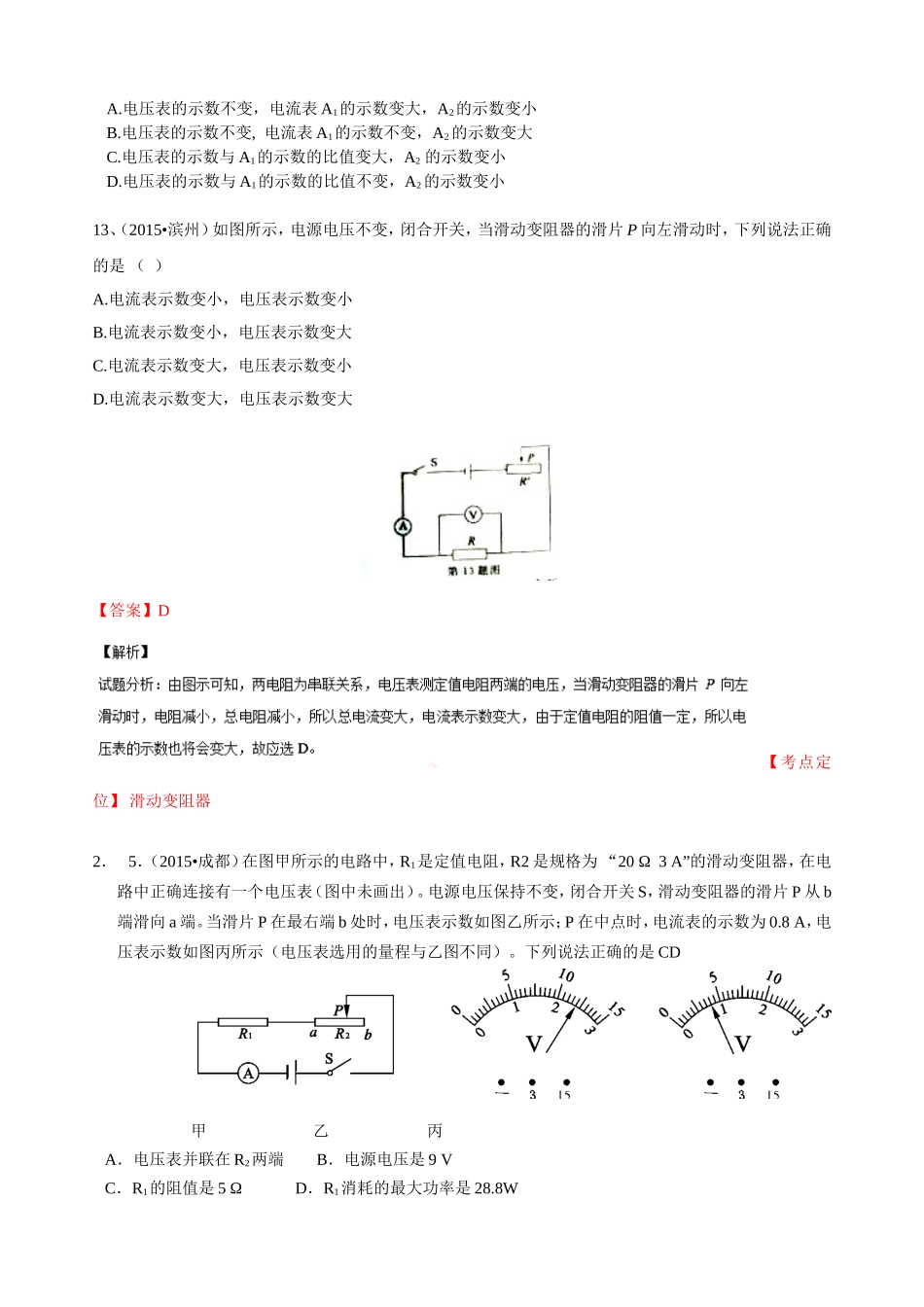

欧姆定律一、选择题1．17．（2分）（2015•郴州）如图所示的电路中，电源电压为3V，R为定值电阻，灯L标有“6V3W”的字样，灯L的电阻不随温度变化．闭合开关S后，电流表的示数为0.75A，则定值电阻R的阻值为（）A．10ΩB．6ΩC．15ΩD．8Ω考点：欧姆定律的变形公式．专题：电路和欧姆定律．分析：分析电路的连接方式，计算出灯泡电阻，根据欧姆定律计算灯泡中的电流，从而得到R的电流，最后根据欧姆定律计算R的阻值．解答：解：由图可知R与L并联，电流表测干路电流，所以U=UR=UL=3V，由P=得灯泡电阻：RL===12Ω，通过灯泡的电流IL===0.25A，根据并联电路的电流特点，通过R的电流：IR=II﹣L=0.75A0.25A=0.5A﹣，所以定值电阻R的阻值：R===6Ω．所以ACD错误，B正确．故选B．点评：本题考查了并联电路的特点和欧姆定律、电功率计算公式的应用，正确分析电路，熟练运用公式是关键．8.（2015•龙东）如图所示，当滑动变阻器滑片P向右移动时，下列判断正确的是（）D聚焦中考第7题图第9题图第8题图A.电压表的示数不变，电流表A1的示数变大，A2的示数变小B.电压表的示数不变,电流表A1的示数不变，A2的示数变大C.电压表的示数与A1的示数的比值变大，A2的示数变小D.电压表的示数与A1的示数的比值不变，A2的示数变小13、（2015•滨州）如图所示，电源电压不变，闭合开关，当滑动变阻器的滑片P向左滑动时，下列说法正确的是（）A.电流表示数变小，电压表示数变小B.电流表示数变小，电压表示数变大C.电流表示数变大，电压表示数变小D.电流表示数变大，电压表示数变大【答案】D【考点定位】滑动变阻器2．5．（2015•成都）在图甲所示的电路中，R1是定值电阻，R2是规格为“20Ω3A”的滑动变阻器，在电路中正确连接有一个电压表（图中未画出）。电源电压保持不变，闭合开关S，滑动变阻器的滑片P从b端滑向a端。当滑片P在最右端b处时，电压表示数如图乙所示；P在中点时，电流表的示数为0.8A，电压表示数如图丙所示（电压表选用的量程与乙图不同）。下列说法正确的是CD甲乙丙A．电压表并联在R2两端B．电源电压是9VC．R1的阻值是5ΩD．R1消耗的最大功率是28.8W6．（4分）（2015•成都）在自然灾害中输电线路容易出现故障，科技小组的同学通过实验探究来体验判断故障类型和位置的方法。他们用AB、CD两根长为L的长直电阻丝模拟输电线，在电阻丝的左右两侧可以安装检测电路，电阻丝单位长度的阻值为r。如图24所示，在左侧安装检测电路，其中R0为保护电阻，右侧用导线连接。线路无故障时，电压表V1示数为U，电流表示数为I。（1）若检测电路中电流表示数为0，电压表V1示数为U，表明输电线故障为▲。（2）若检测电路中电流表示数大于I，电压表V1示数为U，表明输电线可能出现短路或形成间隙电阻。如图25所示，小组在AB、CD之间某处连接一根导线模拟输电线短路，或在另一处连接未知电阻Rx模拟输电线之间形成间隙电阻，在右侧连接电压表V2。若输电线短路，则电压表V2示数▲；若输电线之间形成间隙电阻，则电压表V2示数▲。（3）在图中，若输电线的故障是短路，电流表的示数为I1，电压表V1的示数为U，则故障处与A端的距离为▲（用r、I1、U、R0表示）。6．（4分）（1）断路（1分）（2）为0（1分）小于U（1分,其它说法合理也得分）（3）（U−I1R0）/2rI1（1分）3．（3分）（2015•德阳）如图所示，电源电压为6V，定值电阻R=20Ω，在S闭合的情况下，下列说法正确的是（）A．在a、b两点间接入一个合适的电压表时，电压表有明显示数B．不能在ab两点间接入一个电流表C．在a、b两点间接入一个“3V0.5A”的小灯泡，小灯泡能正常发光D．在a、b两点间接入一个10Ω的电阻，电路消耗的电功率为2W考点：欧姆定律的应用；电功率的计算．.专题：欧姆定律；电能和电功率．分析：（1）电压表的内阻很大、在电路中相当于断路，可以测电源的电压；（2）电流表的内阻很小、在电路中相当于导线，使用时与被测电路元件串联；（3）灯泡正常发光时的电压和额定电压相等，根据串联电路的电压特点求出串联电阻两端的电压，根据串联电路的电流特点和欧姆定律求出串联电阻的阻值；（4）根据电阻的串联和P=求出在a、b两点间接入一个10Ω的电阻时...
