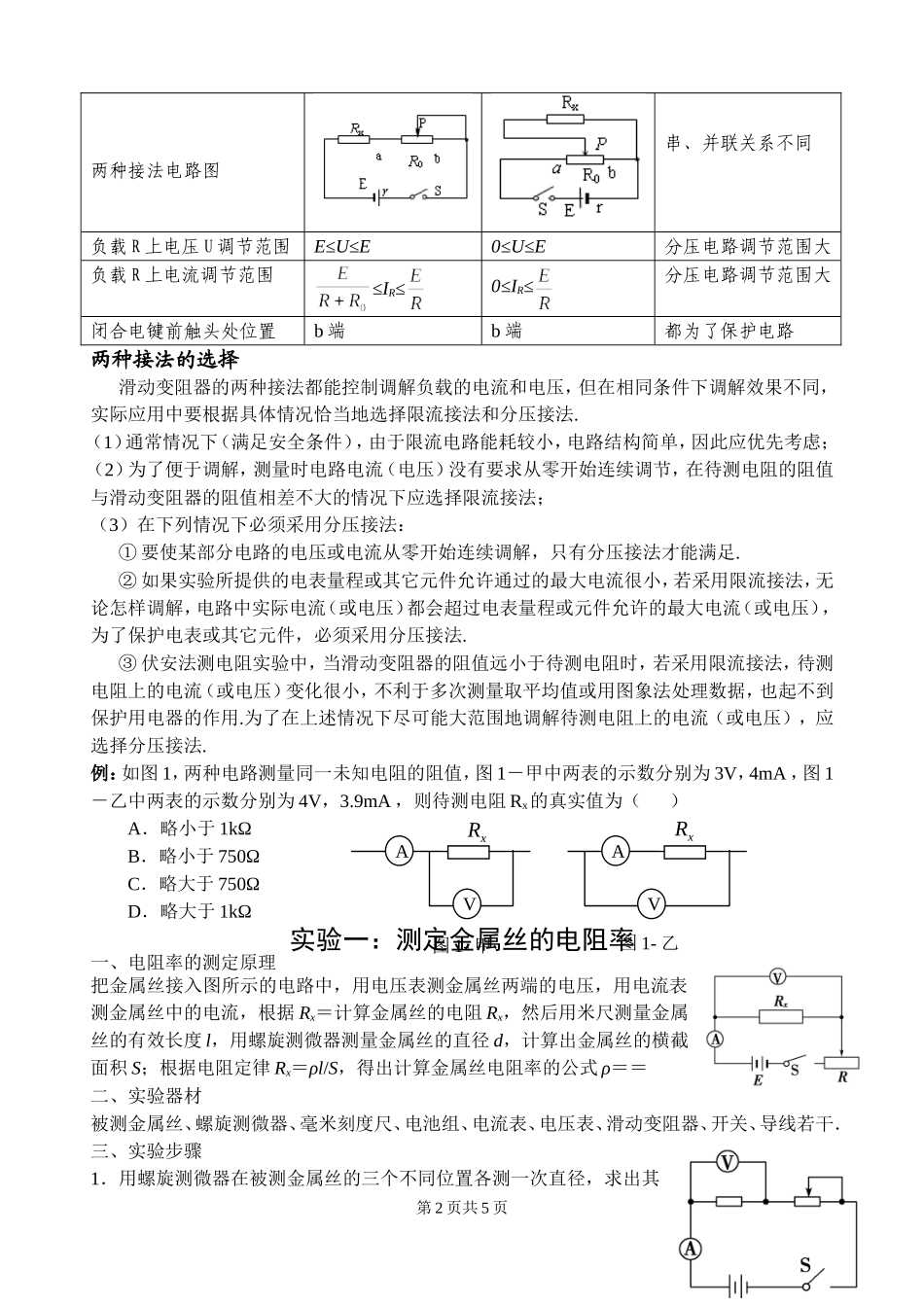

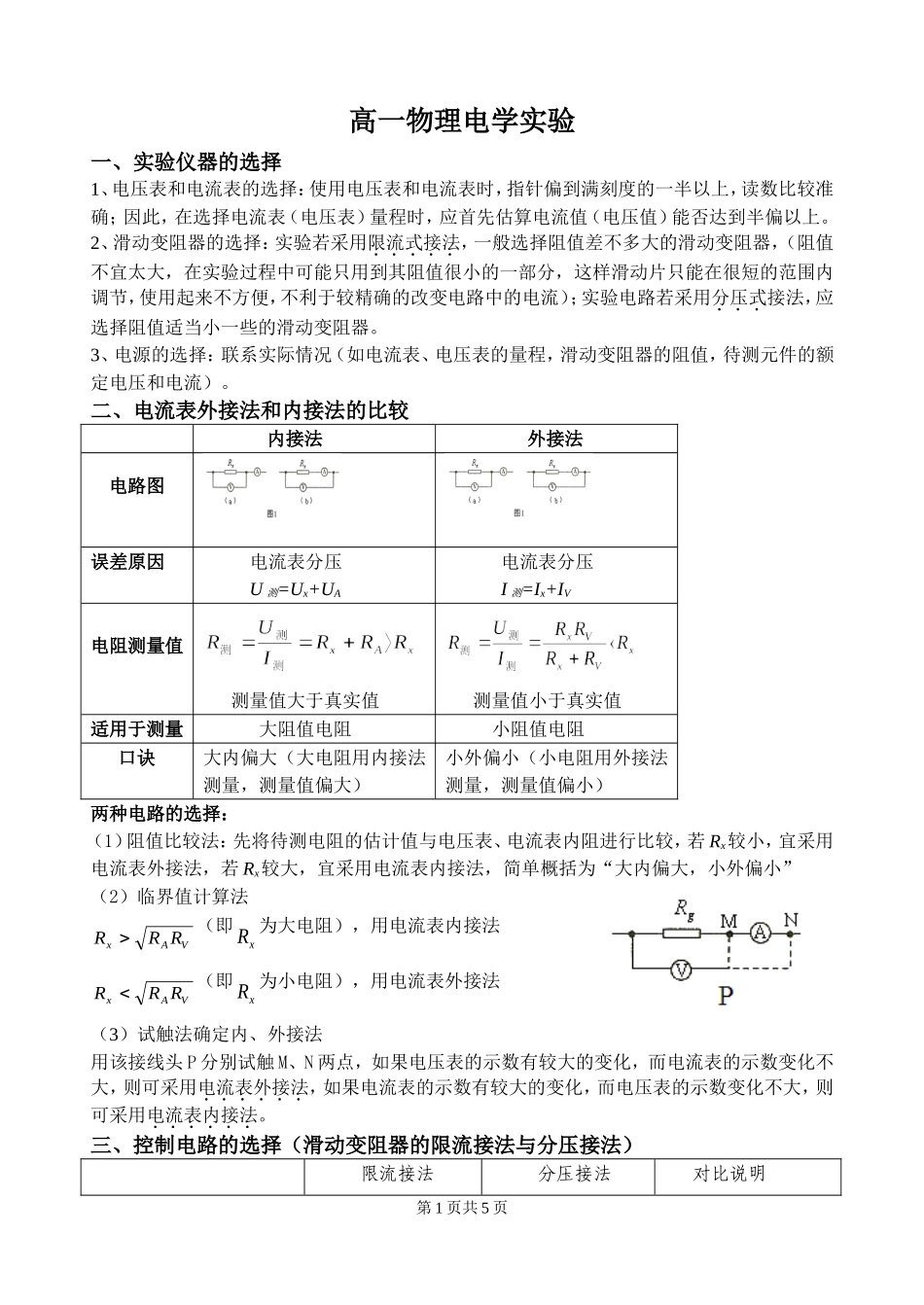

高一物理电学实验一、实验仪器的选择1、电压表和电流表的选择：使用电压表和电流表时，指针偏到满刻度的一半以上，读数比较准确；因此，在选择电流表（电压表）量程时，应首先估算电流值（电压值）能否达到半偏以上。2、滑动变阻器的选择：实验若采用限流式接法，一般选择阻值差不多大的滑动变阻器，（阻值不宜太大，在实验过程中可能只用到其阻值很小的一部分，这样滑动片只能在很短的范围内调节，使用起来不方便，不利于较精确的改变电路中的电流）；实验电路若采用分压式接法，应选择阻值适当小一些的滑动变阻器。3、电源的选择：联系实际情况（如电流表、电压表的量程，滑动变阻器的阻值，待测元件的额定电压和电流）。二、电流表外接法和内接法的比较内接法外接法电路图误差原因电流表分压U测=Ux+UA电流表分压I测=Ix+IV电阻测量值测量值大于真实值测量值小于真实值适用于测量大阻值电阻小阻值电阻口诀大内偏大（大电阻用内接法测量，测量值偏大）小外偏小（小电阻用外接法测量，测量值偏小）两种电路的选择：（1）阻值比较法：先将待测电阻的估计值与电压表、电流表内阻进行比较，若Rx较小，宜采用电流表外接法，若Rx较大，宜采用电流表内接法，简单概括为“大内偏大，小外偏小”（2）临界值计算法RRRxAV（即Rx为大电阻），用电流表内接法RRRxAV（即Rx为小电阻），用电流表外接法（3）试触法确定内、外接法用该接线头P分别试触M、N两点，如果电压表的示数有较大的变化，而电流表的示数变化不大，则可采用电流表外接法，如果电流表的示数有较大的变化，而电压表的示数变化不大，则可采用电流表内接法。三、控制电路的选择（滑动变阻器的限流接法与分压接法）限流接法分压接法对比说明第1页共5页两种接法电路图串、并联关系不同负载R上电压U调节范围E≤U≤E0≤U≤E分压电路调节范围大负载R上电流调节范围≤IR≤0≤IR≤分压电路调节范围大闭合电键前触头处位置b端b端都为了保护电路两种接法的选择滑动变阻器的两种接法都能控制调解负载的电流和电压，但在相同条件下调解效果不同，实际应用中要根据具体情况恰当地选择限流接法和分压接法.（1）通常情况下（满足安全条件），由于限流电路能耗较小，电路结构简单，因此应优先考虑；（2）为了便于调解，测量时电路电流（电压）没有要求从零开始连续调节，在待测电阻的阻值与滑动变阻器的阻值相差不大的情况下应选择限流接法；（3）在下列情况下必须采用分压接法：①要使某部分电路的电压或电流从零开始连续调解，只有分压接法才能满足.②如果实验所提供的电表量程或其它元件允许通过的最大电流很小，若采用限流接法，无论怎样调解，电路中实际电流（或电压）都会超过电表量程或元件允许的最大电流（或电压），为了保护电表或其它元件，必须采用分压接法.③伏安法测电阻实验中，当滑动变阻器的阻值远小于待测电阻时，若采用限流接法，待测电阻上的电流（或电压）变化很小，不利于多次测量取平均值或用图象法处理数据，也起不到保护用电器的作用.为了在上述情况下尽可能大范围地调解待测电阻上的电流（或电压），应选择分压接法.例：如图1，两种电路测量同一未知电阻的阻值，图1－甲中两表的示数分别为3V，4mA，图1－乙中两表的示数分别为4V，3.9mA，则待测电阻Rx的真实值为（）A．略小于1kΩB．略小于750ΩC．略大于750ΩD．略大于1kΩ实验一：测定金属丝的电阻率一、电阻率的测定原理把金属丝接入图所示的电路中，用电压表测金属丝两端的电压，用电流表测金属丝中的电流，根据Rx＝计算金属丝的电阻Rx，然后用米尺测量金属丝的有效长度l，用螺旋测微器测量金属丝的直径d，计算出金属丝的横截面积S；根据电阻定律Rx＝ρl/S，得出计算金属丝电阻率的公式ρ＝＝二、实验器材被测金属丝、螺旋测微器、毫米刻度尺、电池组、电流表、电压表、滑动变阻器、开关、导线若干．三、实验步骤1．用螺旋测微器在被测金属丝的三个不同位置各测一次直径，求出其第2页共5页AVAVxRxR图1-甲图1-乙平均值．2．按图所示的原理电路图连接好用伏安法测电阻的实验电路．3．用毫米刻度尺测量接入电路中的被测金属导线的有效长度，反复测量3次，求出其平均值...
