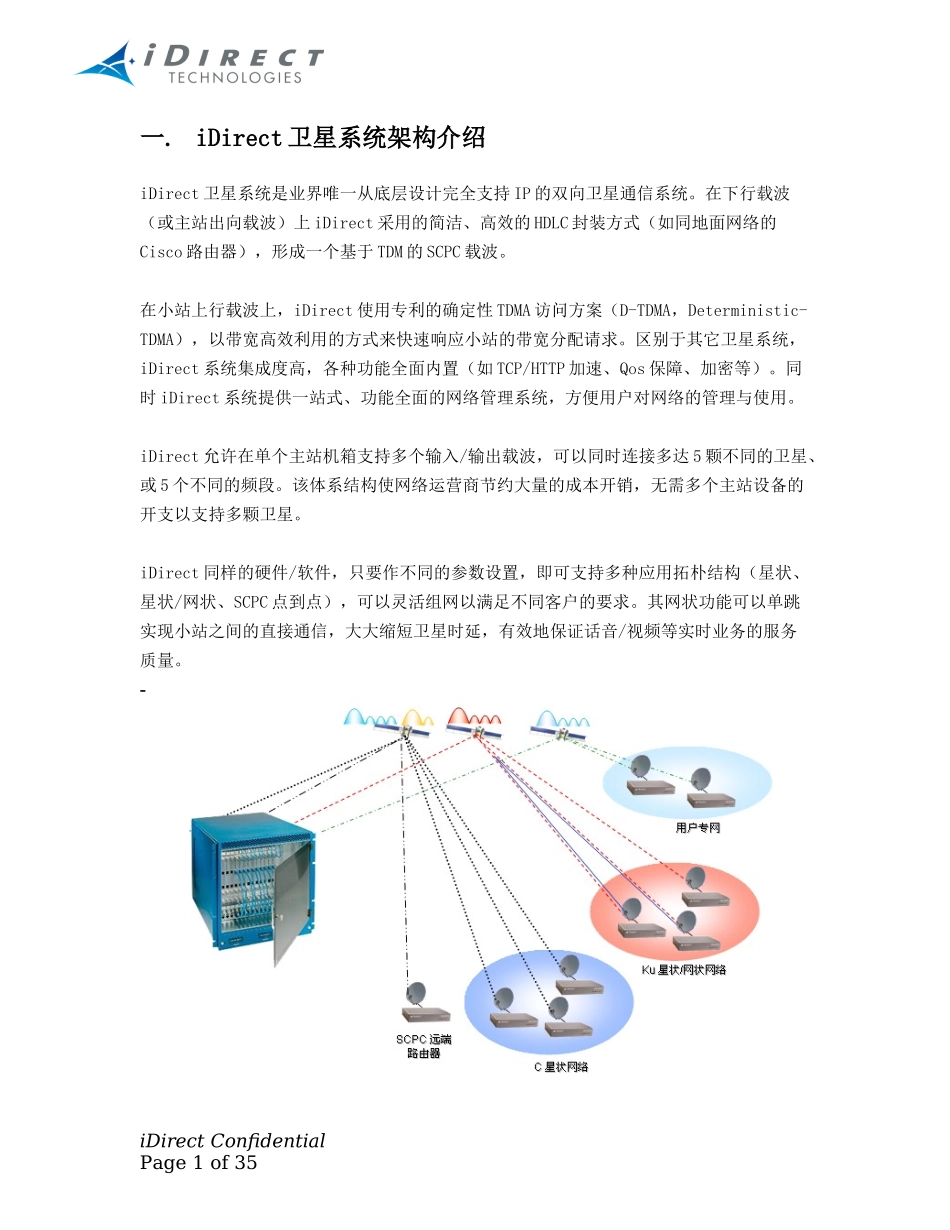

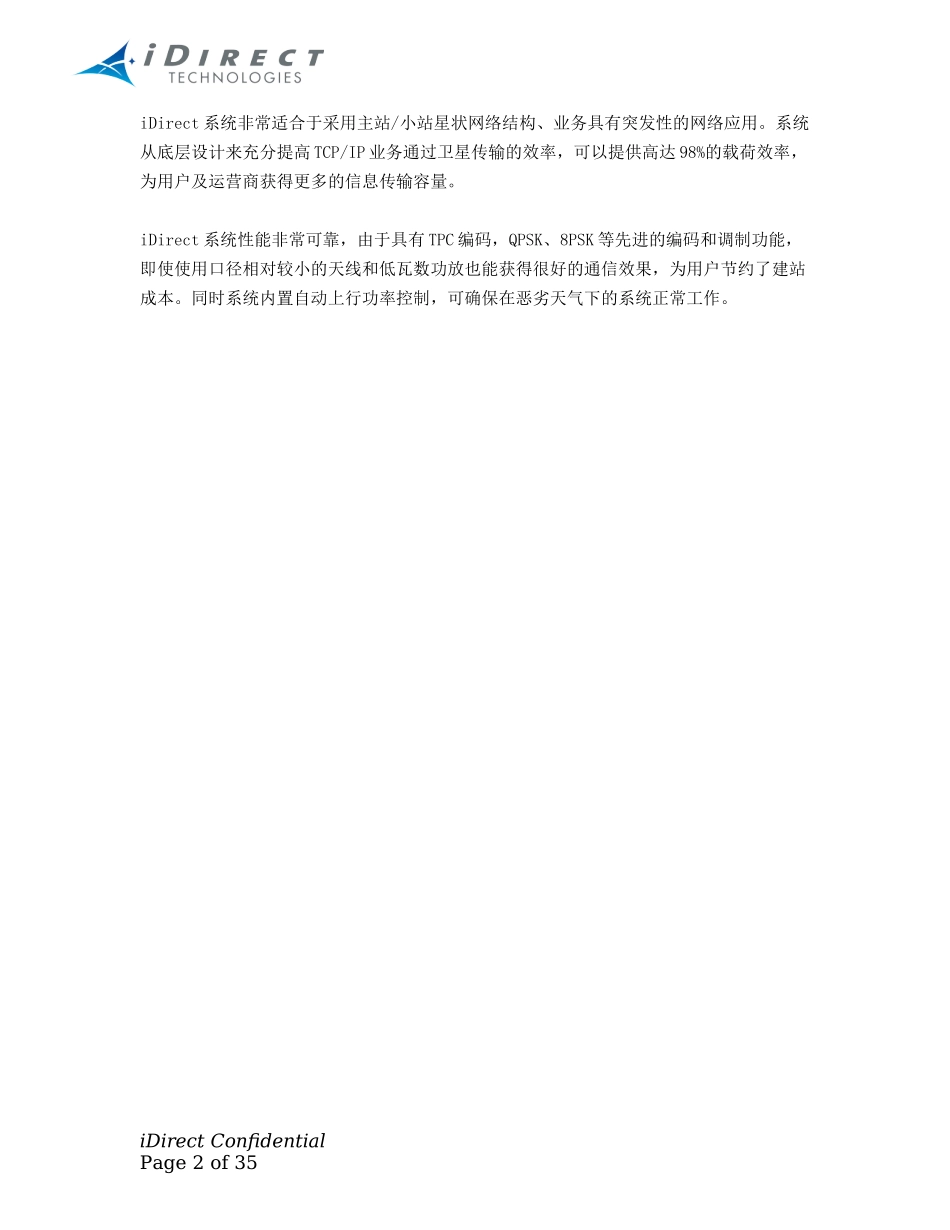

一.iDirect卫星系统架构介绍iDirect卫星系统是业界唯一从底层设计完全支持IP的双向卫星通信系统。在下行载波（或主站出向载波）上iDirect采用的简洁、高效的HDLC封装方式（如同地面网络的Cisco路由器），形成一个基于TDM的SCPC载波。在小站上行载波上，iDirect使用专利的确定性TDMA访问方案（D-TDMA，Deterministic-TDMA），以带宽高效利用的方式来快速响应小站的带宽分配请求。区别于其它卫星系统，iDirect系统集成度高，各种功能全面内置（如TCP/HTTP加速、Qos保障、加密等）。同时iDirect系统提供一站式、功能全面的网络管理系统，方便用户对网络的管理与使用。iDirect允许在单个主站机箱支持多个输入/输出载波，可以同时连接多达5颗不同的卫星、或5个不同的频段。该体系结构使网络运营商节约大量的成本开销，无需多个主站设备的开支以支持多颗卫星。iDirect同样的硬件/软件，只要作不同的参数设置，即可支持多种应用拓朴结构（星状、星状/网状、SCPC点到点），可以灵活组网以满足不同客户的要求。其网状功能可以单跳实现小站之间的直接通信，大大缩短卫星时延，有效地保证话音/视频等实时业务的服务质量。-iDirectConfidentialPage1of35iDirect系统非常适合于采用主站/小站星状网络结构、业务具有突发性的网络应用。系统从底层设计来充分提高TCP/IP业务通过卫星传输的效率，可以提供高达98%的载荷效率，为用户及运营商获得更多的信息传输容量。iDirect系统性能非常可靠，由于具有TPC编码，QPSK、8PSK等先进的编码和调制功能，即使使用口径相对较小的天线和低瓦数功放也能获得很好的通信效果，为用户节约了建站成本。同时系统内置自动上行功率控制，可确保在恶劣天气下的系统正常工作。iDirectConfidentialPage2of351.1iDirect主站构成iDirect主站支持网络数目、载波数、载波大小、转发器、卫星、带宽等方面的灵活调整。iDirect系统主站设备具有以下特点：电信级标准设备配置-设备内部全冗余备份同一主站机箱可以支持多达5颗卫星、或5个不同频段（如Ku、C、Ka、扩展C）每机箱多网络，单个机箱可以支持多达20个网络，多出向，多入向卫星带宽利用率比其它系统（尤其是DVB系统）高30%-50%,投资回报（ROI）快用户可以以低成本起步，逐步建设自己的网络，充分有效地利用投资：下行载波从128Kbps到18Mbps，1bps步进上行载波从64Kbps到8.2Mbps，1bps步进通用线路卡（LineCard，调制/解调卡）的数量可以根据网络规模的变化逐步增加，以支持更多的远端站协议处理服务器（ProtocolProcessor）、网管服务器负载均衡/冗余备份，可以随着网络的扩大而增加数量o支持主站机箱级连，支持用户网络的绝对扩张。下图为iDirect主站典型硬件组成。iDirect设备包括在虚线框内。iDirectConfidentialPage3of35其中：5IFHub（5中频主站机箱）为系统的调制/解调部分。其20插槽结构可以安装20块通用线路卡（LineCard，调制/解调卡），可以提供20*18=360Mb/s的上行载波广播能力，可以支持多达20个独立网络（每个网络下行载波高达18.2Mb/s，TDMA上行载波高达8.4Mb/s）。机箱具有电信标准的系统冗余能力，电源模块冗余、风扇冗余、线路卡冗余，支持热插拔。iDirect主站与室外单元（功放、LNB）之间的连接为L-band收/发电缆。iDirect主站除了5IFHub这一型号外，还有4-slotHub、PrivateHub及MiniHub这几种型号，适合于用户有步骤地建设大规模的网络。通用线路卡(UniversalLineCard)通用线路卡(UniversallineCard)是插在主站机箱中的调制/解调卡。线路卡可以通过软件设置灵活地用于出向、入向或者出/入向，支持C、Ku、Ka等任何频段。支持的数据吞吐率为：下行最高为18Mbps（未来更高），上行最高为8.4Mbps。iDirectConfidentialPage4of35线路卡支持主/备卡自动切换、热插拔。从型号上主要有M1D1（1调制/1解调）、M0D1（单解调）、M1D1-iSCPC等种类。协议处理服务器（ProtocolProcessor，PP）:协议处理服务器（PP）为运行Linux操作系统的IBM刀片服务器，上面运行iDirect主站系统的核心软件，如卫星带宽动态分配、网络时隙计划制定、Qos实现、TCP加速等。iDirect主站协议处理器为1：1备份配...
