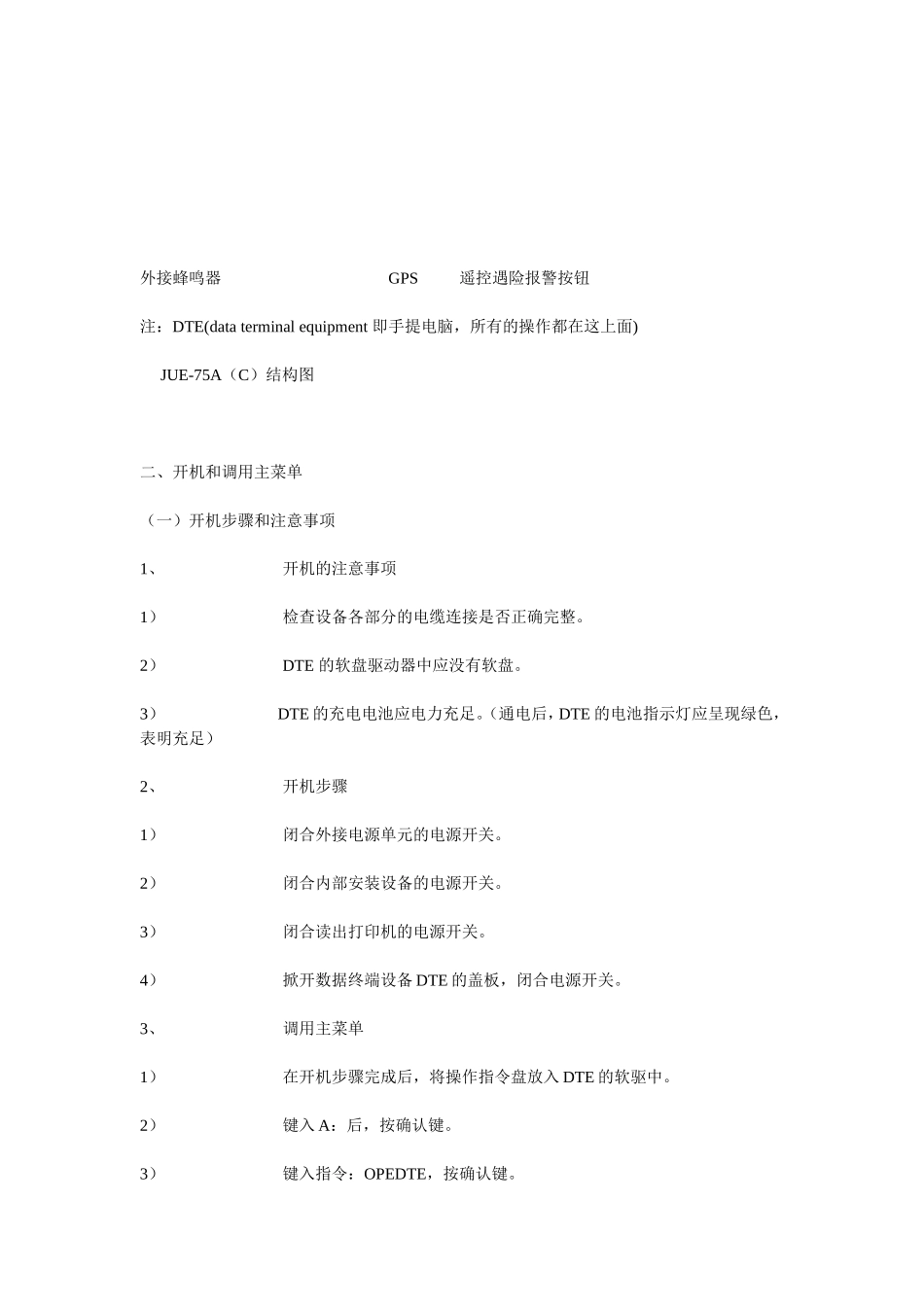

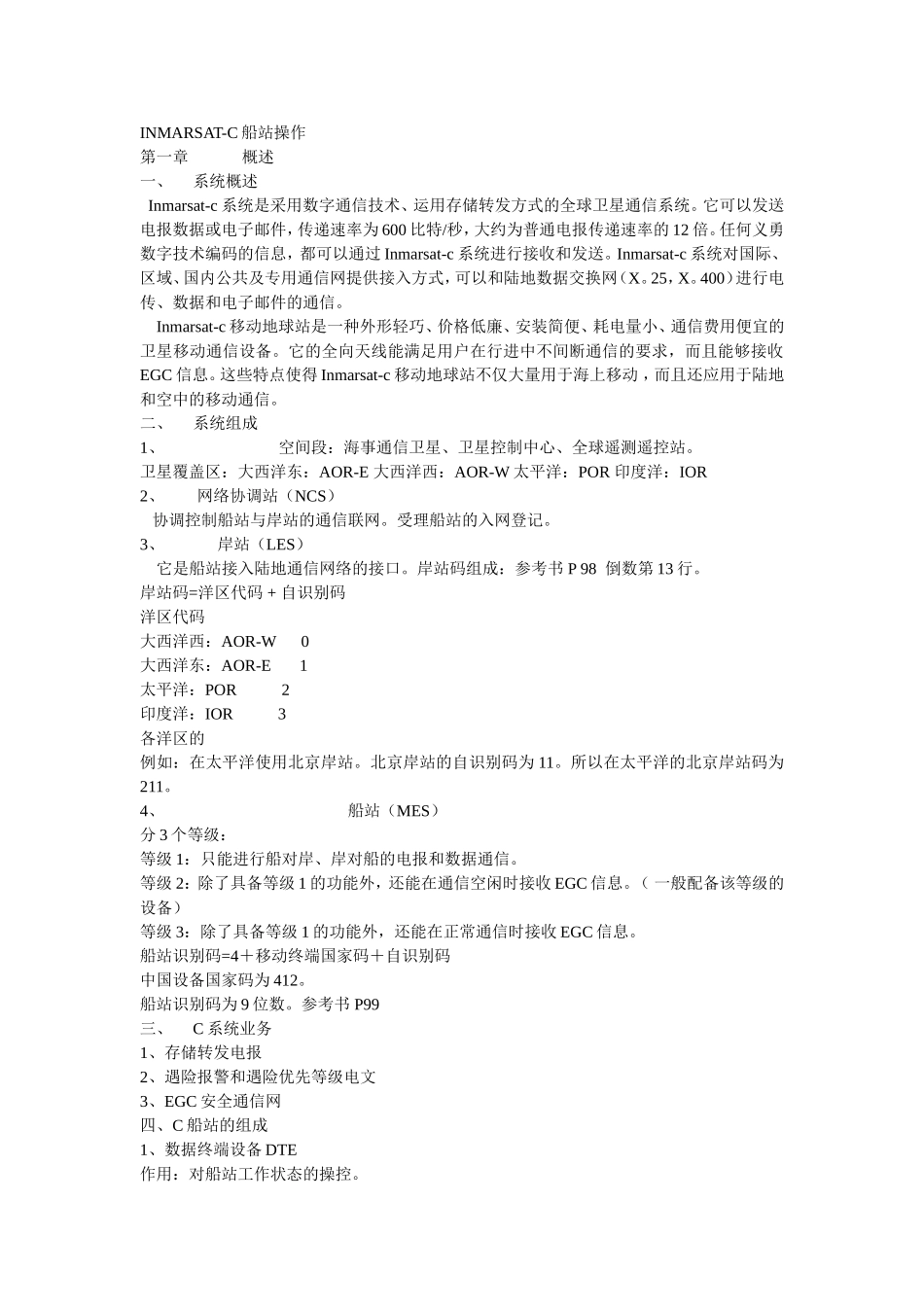

INMARSAT-C船站操作第一章概述一、系统概述Inmarsat-c系统是采用数字通信技术、运用存储转发方式的全球卫星通信系统。它可以发送电报数据或电子邮件，传递速率为600比特/秒，大约为普通电报传递速率的12倍。任何义勇数字技术编码的信息，都可以通过Inmarsat-c系统进行接收和发送。Inmarsat-c系统对国际、区域、国内公共及专用通信网提供接入方式，可以和陆地数据交换网（X。25，X。400）进行电传、数据和电子邮件的通信。Inmarsat-c移动地球站是一种外形轻巧、价格低廉、安装简便、耗电量小、通信费用便宜的卫星移动通信设备。它的全向天线能满足用户在行进中不间断通信的要求，而且能够接收EGC信息。这些特点使得Inmarsat-c移动地球站不仅大量用于海上移动，而且还应用于陆地和空中的移动通信。二、系统组成1、空间段：海事通信卫星、卫星控制中心、全球遥测遥控站。卫星覆盖区：大西洋东：AOR-E大西洋西：AOR-W太平洋：POR印度洋：IOR2、网络协调站（NCS）协调控制船站与岸站的通信联网。受理船站的入网登记。3、岸站（LES）它是船站接入陆地通信网络的接口。岸站码组成：参考书P98倒数第13行。岸站码=洋区代码+自识别码洋区代码大西洋西：AOR-W0大西洋东：AOR-E1太平洋：POR2印度洋：IOR3各洋区的例如：在太平洋使用北京岸站。北京岸站的自识别码为11。所以在太平洋的北京岸站码为211。4、船站（MES）分3个等级：等级1：只能进行船对岸、岸对船的电报和数据通信。等级2：除了具备等级1的功能外，还能在通信空闲时接收EGC信息。（一般配备该等级的设备）等级3：除了具备等级1的功能外，还能在正常通信时接收EGC信息。船站识别码=4＋移动终端国家码＋自识别码中国设备国家码为412。船站识别码为9位数。参考书P99三、C系统业务1、存储转发电报2、遇险报警和遇险优先等级电文3、EGC安全通信网四、C船站的组成1、数据终端设备DTE作用：对船站工作状态的操控。2、数据通讯设备DCE包括：外部安装设备EME和内部安装设备IME。外部安装设备EME装在天线罩中。内部安装设备IME装在驾驶舱里。它是C船站的主机。第二章JUE-75A的操作使用一、设备组成1、外部安装设备2、内部安装设备3、数据终端设备4、读出打印机5、外接蜂鸣器6、遥控遇险按钮7、任选开关箱8、外接电源单元外部安装设备EME（天线）数据终端设备DTE内部安装设备IME读出打印机ROP（数据库）任选开关箱外接蜂鸣器GPS遥控遇险报警按钮注：DTE(dataterminalequipment即手提电脑，所有的操作都在这上面)JUE-75A（C）结构图二、开机和调用主菜单（一）开机步骤和注意事项1、开机的注意事项1）检查设备各部分的电缆连接是否正确完整。2）DTE的软盘驱动器中应没有软盘。3）DTE的充电电池应电力充足。（通电后，DTE的电池指示灯应呈现绿色，表明充足）2、开机步骤1）闭合外接电源单元的电源开关。2）闭合内部安装设备的电源开关。3）闭合读出打印机的电源开关。4）掀开数据终端设备DTE的盖板，闭合电源开关。3、调用主菜单1）在开机步骤完成后，将操作指令盘放入DTE的软驱中。2）键入A：后，按确认键。3）键入指令：OPEDTE，按确认键。4）约30秒后，DTE显示主菜单画面。ReadyRec(POR):Good-15Msgprint07-05-21-00:30(UTC)N24.34E118.05Course:227.0degSpeed:14.8ktUpdate:07-05-10Esc:MainmenuTransmitread-OutEditcall-LogDistressNcs/les-inforeceived-ModeegCTransmit:Totransmitmessages.read-Out:Toreadoutreceivedmessages.Edit:Toeditamessageortomanipulatefiles.call-Log:Todisplaythecall-history.Distress:Toinitiateadistressalert.Ncs/les-info:TodisplayorregisterNCS/LESinformation.received-Mode:Toselectreceivemode,INMARSAT-CorEGCreceiveonly.egC:ToselectEGCservicetype.Movethecursortotheitemyouwantwith←and→keysandpressENTERKeyorholddownAltkeyandpressanycapitalcharacter.8个菜单从左向右依次简介如下：Transmit：常规电文发送。read-Out：接收电文的调阅。Edit：自编电文的处理。（编辑、存储、调阅、打印、删除、改名、备份）call-Log：呼叫记录查阅。Distress：遇险报警发送。Ncs/les-info：网络协调...
