Imatest测试注意事项及相关结果分析VIP专享VIP免费

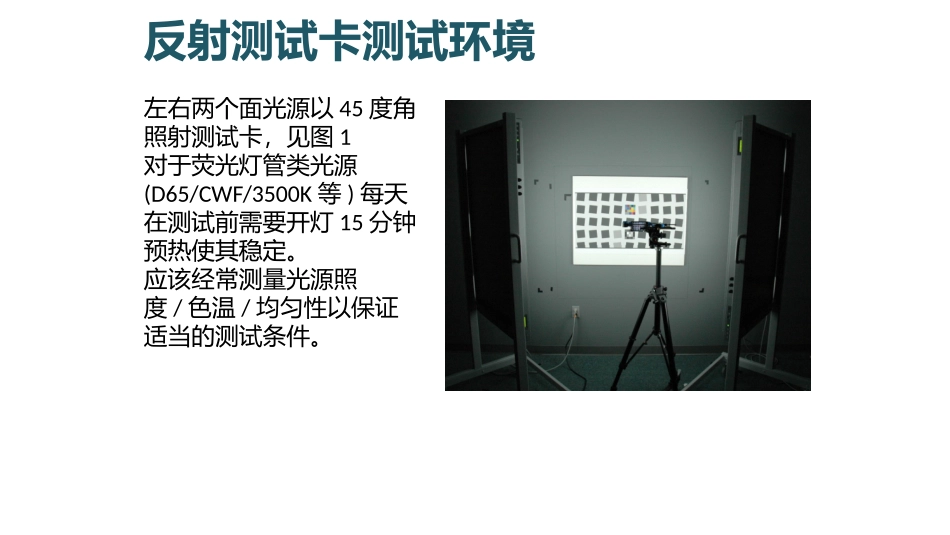

左右两个面光源以45度角照射测试卡，见图1对于荧光灯管类光源(D65/CWF/3500K等)每天在测试前需要开灯15分钟预热使其稳定。应该经常测量光源照度/色温/均匀性以保证适当的测试条件。反射测试卡测试环境可通过以下方式调节光照在测试卡上的照度首先把每种色温的灯管开关全部打开，亮度调整到最大。调节光源面板到测试卡的距离，距离越近照度越大。单倍光源的光强在距离60-80cm时，对于60cm的照面可以达到1200-1500lux。80-120cm的距离可以达到800-1000lux.双倍光源(如D50光源换为D65光源，同时打开)，或者同时打开D65和D50光源。在60-80cm的距离，60cm以内的照度可以达到2000-3000lux，80-120cm的距离可以达到1500-2000lux.反射测试卡测试环境测试的光照均匀性要求-对于反射式测试卡应测量9个点分析光照的均匀性或至少5个点(中间及四角)。见右图。-我们建议在大多数的情况下，例如卡的尺寸在1米以下的情况，尽量达到90%以上的均匀条件。1米以上的尺寸尽量达到80%以上。反射测试卡测试环境清晰度体现了一个成像系统表现图像细节的能力。它是所有图像质量参数中最为重要的一个。消费者希望相机增加像素的同时也增加清晰度，但往往这是难于实现的。相机的清晰度通常会随着ISO速度的增加更降低，这是由于噪点的增加和软件降噪处理造成的。SFRplus测试卡是测量清晰度的理想图卡，因为它可以在整个取景器内分析各个位置的图像Sharpness清晰度的定义FOV是一个成像系统在一定位置上拍摄时的可见视场范围。在FOV以外的空间是相机不可见的。通常用角度来表示。FOV通常分为垂直视角，水平视角和对角线视角表示。SFRplus测试卡可以自动分析FOV。FieldofView(FOV)视场角的定义畸变畸变是一种可以把直线变成曲线的像差。广角镜头、变焦镜头，远距镜头容易造成严重的畸变。在图像的边缘切线尤其明显，但对于沿半径的放射线是看不到畸变的。畸变有两种形式Barrel桶形畸变Pincushion枕形畸变畸变越小越好，但是对于普通消费者的拍摄来说，畸变不是一个很大的问题，特别是手机拍摄，但是对于建筑摄影来说是非常关键的。Distortion畸变的定义色差(CA)是由于不同波长的光通过镜头时的折射不同造成的。对于不同色彩的光镜片折射的程度不同。尽管将横向色差控制到最小是镜头设计的目标之一，但问题不会完全消除，大多数的超广角镜头，长焦镜头，大范围的变焦镜头的横向色差会比较明显。在图像的边缘也会比较明显。横向色差可以使用SFRplus测试卡进行测量，它的结果由图像中心到边角距离的百分比来表示（即1/2对角线距离的百分比），根据所选区域到边角的夹角进行校正。它可以给出最好的综合分析结果，因为这样与测量的位置和像素数量无关。LateralChromaticAberration(LCA)横向色差的定义使用反射式面光源以左右45夹角照射测试卡。测量光源的色温和照度，确保达到适合的测量条件。我们建议的常用测量条件是：色温D65或D50照度达到900lux左右均匀性>90%(4倍的测试卡大于80%)SFRplus测试卡的测试环境正确的对于SFRplus测试卡进行取景是得到准确测量结果的关键。在调整好光照条件和正确取景后就可以进行拍摄了。建议在一个设备同一条件下拍摄多张图片SFRplus测试卡的拍摄在Imatest软件的界面打开SFRplus设置模块。调入拍摄的图像。SFRplus测试卡的图像分析右图是一些参考设定在"OptionalSettings"设置中输入测量的上黑边到下黑边的高度，以及镜头到测试卡的距离。然后点击切换到”SFRplusAutomodesetup“SFRplus测试卡的图像分析清晰度的结果一般表示为每个选择位置的MTF50P和MTF20P数据，并可以按照图像的不同区域设置权重。MnnP是指MTF从峰值减少到nn%时，的空间频率。MTF50P和MTF20P与MTF50和MTF20类似，但由于软件的锐化处理，增加了MTF50和MTF20的数值，但是图像质量并没有提升，甚至由于边缘出现“Halos”现象，图像的视觉质量还有所下降。MTF20P很接近于“消失的”分辨率，即人眼几乎看不到细节的空间频率位置，而MTF50P则更好的反应视觉清晰度或分辨力。MTF50P和MTF20P可以用LW/PH空间频率值来表示，它代表着图像可以再现多少细节，LW/PH单位可以比较不同像素的相机之前的清晰度。SFRplus测试卡的图像...
