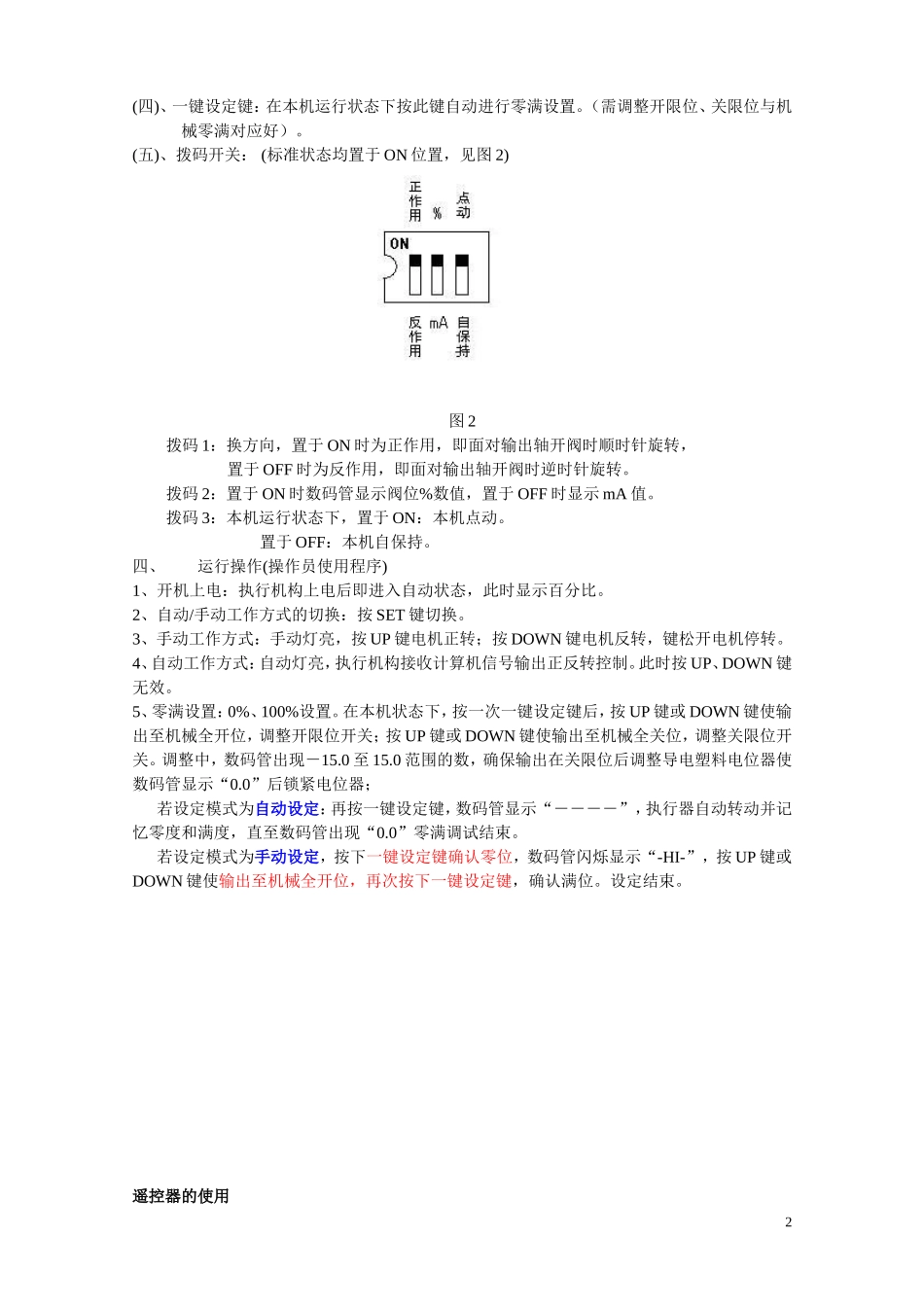

GAMX-2010N调试说明(编程人员使用)一、控制板布局图1二、配置(一)、自动控制1、输入信号：4-20mA2、输出信号：4-20mA3、运行方向：标准形式下执行机构(面对输出轴)顺时针为开启，4mA阀关闭，20mA阀开启。4、中断保持：标准：在失去信号时执行机构保持原位。(二)、远程控制1、标准：远程控制为无源触点控制，在干触点控制的情况下，可使执行机构接收脉冲远程命令(无自保持)，完成阀的开启和关闭。2、非标准：远程控制为无源触点控制，在干触点控制的情况下，可使执行机构接收脉冲远程命令(自保持)，完成阀的开启和关闭。(三)、本机控制1、标准：本机控制为无源触点控制，在干触点控制的情况下，可使执行机构接收脉冲本机命令(无自保持)，完成阀的开启和关闭。2、非标准：通过拨码开关，可使执行机构接收脉冲本机命令(自保持)，完成阀的开启和关闭。三、编程键定义：(一)、SET设置键：在手/自动运行状态下，按此键小于5秒，均可进行手自动切换。只有在本机运行状态下按此键5-10秒，进入菜单开锁密码。10秒以上，进入恢复出厂设置页面。在主菜单下按此键，进入该项菜单页，在该菜单页下按此键，保存设定值并退出至主菜单。在主菜单“End”项按此键返回本机运行状态。(二)、正向键：在本机运行状态下按此键，电机正转。在设置状态下按此键使设置值增加。当设置数值增加和减少时，按下此键超过3秒则快速调节该值。(三)、反向键：在本机运行状态下按此键，电机反转。在设置状态下按此键使设置值减少。当设置数值增加和减少时，按下此键超过3秒则快速调节该值。1报警输出外部显示接口拨码开关数码管显示变压器(四)、一键设定键：在本机运行状态下按此键自动进行零满设置。（需调整开限位、关限位与机械零满对应好）。(五)、拨码开关：(标准状态均置于ON位置，见图2)图2拨码1：换方向，置于ON时为正作用，即面对输出轴开阀时顺时针旋转，置于OFF时为反作用，即面对输出轴开阀时逆时针旋转。拨码2：置于ON时数码管显示阀位%数值，置于OFF时显示mA值。拨码3：本机运行状态下，置于ON：本机点动。置于OFF：本机自保持。四、运行操作(操作员使用程序)1、开机上电：执行机构上电后即进入自动状态，此时显示百分比。2、自动/手动工作方式的切换：按SET键切换。3、手动工作方式：手动灯亮，按UP键电机正转；按DOWN键电机反转，键松开电机停转。4、自动工作方式：自动灯亮，执行机构接收计算机信号输出正反转控制。此时按UP、DOWN键无效。5、零满设置：0%、100%设置。在本机状态下，按一次一键设定键后，按UP键或DOWN键使输出至机械全开位，调整开限位开关；按UP键或DOWN键使输出至机械全关位，调整关限位开关。调整中，数码管出现－15.0至15.0范围的数，确保输出在关限位后调整导电塑料电位器使数码管显示“0.0”后锁紧电位器；若设定模式为自动设定：再按一键设定键，数码管显示“――――”，执行器自动转动并记忆零度和满度，直至数码管出现“0.0”零满调试结束。若设定模式为手动设定，按下一键设定键确认零位，数码管闪烁显示“-HI-”，按UP键或DOWN键使输出至机械全开位，再次按下一键设定键，确认满位。设定结束。遥控器的使用2五、参数设置(编程员使用程序，产品出厂已设定好，一般不给出此菜单。)在本机运行状态下连续按住SET键不放5-10秒，当数码管显示“0000”且首位闪烁时，进入菜单开锁密码匹配界面(本机默认密码：1234)，按UP、DOWN键调整该位数值，短按SET键移位，四位密码均输入正确后进入主菜单，GAMX-2010N智能数字化位置定位器共有12项参数需要设定，在主菜单界面第一位数码管显示P即表示当前位于主菜单，后面的数字表示调试内容代号，按下UP、DOWN键选择调节内容。按SET键即进入该项调节，再按SET键返回至主菜单。所有调节内容设定完成后，按UP或DOWN键至显示“End”时按SET键返回本机运行状态。P1死区调节：进入该界面后数码管显示“1-1.6”(默认状态下)，表示当前死区为1.6%，可调节范围为：回差值+0.4%，按UP增加；按DOWN减少，每次增减0.2%。按SET返回主菜单。P2回差调节进入该界面后数码管显示“2-0.4”(默认状态下)，表示当前回差为0.4%，可调节范围为：0.2%-死区值，按...
