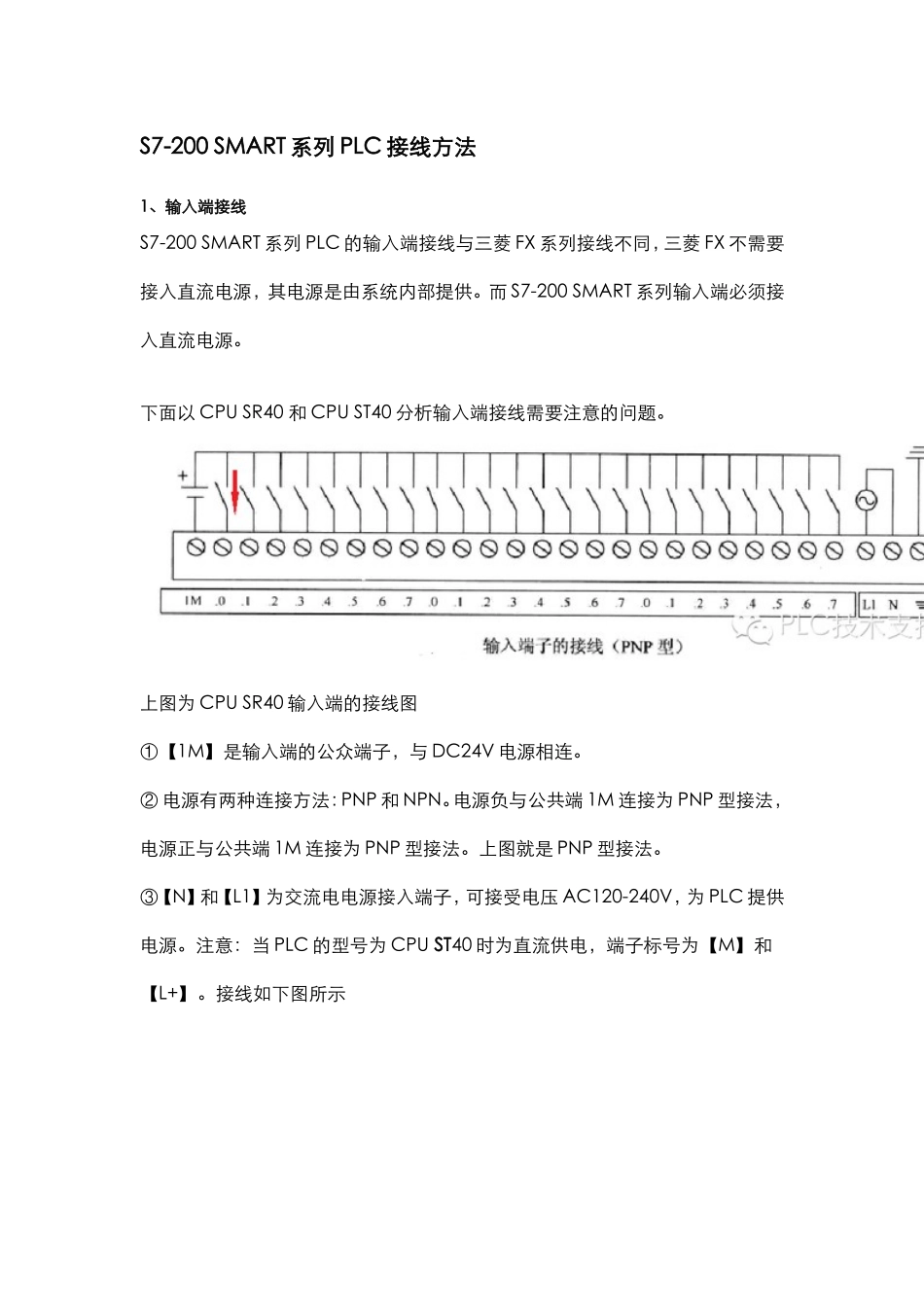

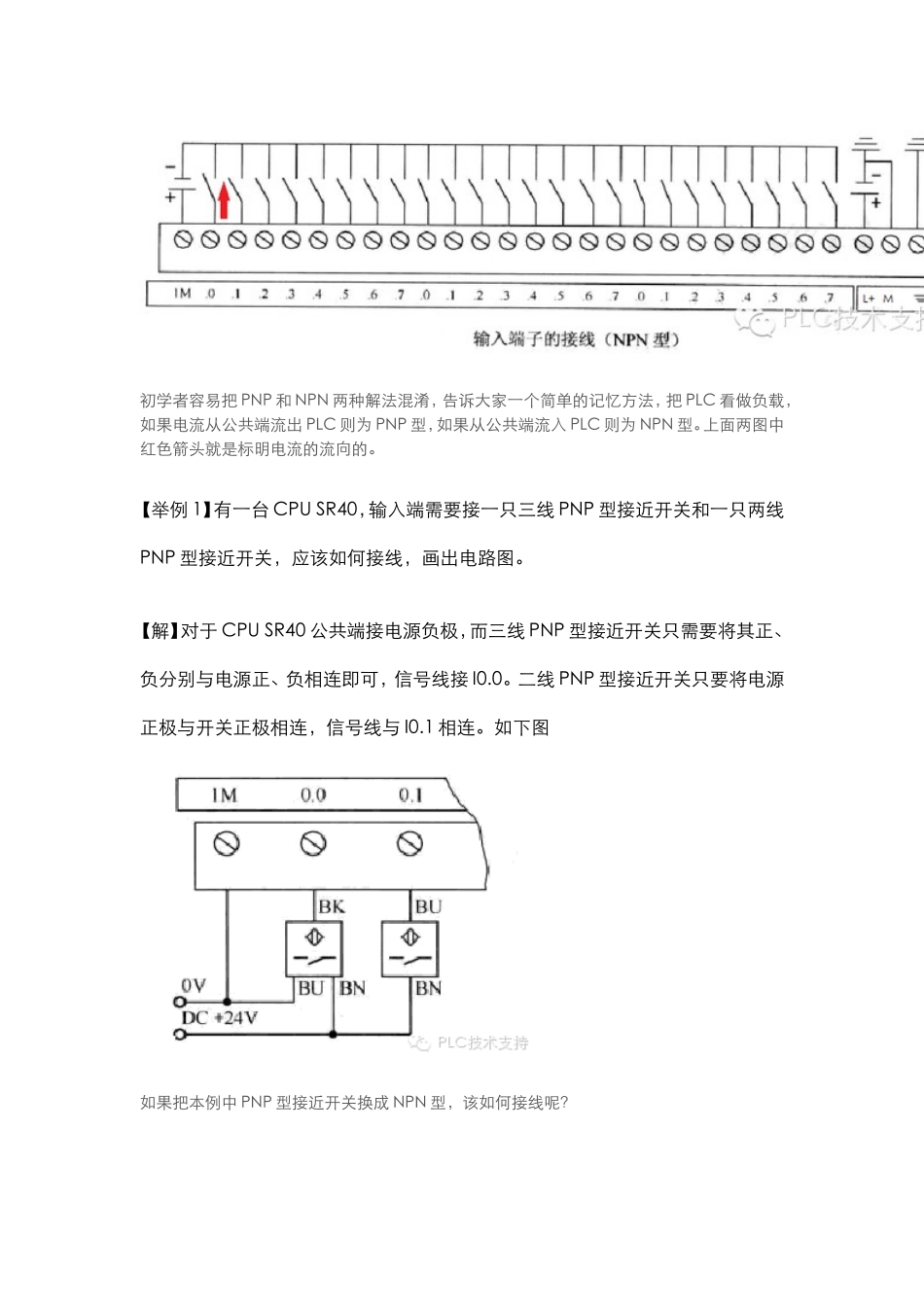

S7-200SMART系列PLC接线方法1、输入端接线S7-200SMART系列PLC的输入端接线与三菱FX系列接线不同，三菱FX不需要接入直流电源，其电源是由系统内部提供。而S7-200SMART系列输入端必须接入直流电源。下面以CPUSR40和CPUST40分析输入端接线需要注意的问题。上图为CPUSR40输入端的接线图①【1M】是输入端的公众端子，与DC24V电源相连。②电源有两种连接方法：PNP和NPN。电源负与公共端1M连接为PNP型接法，电源正与公共端1M连接为PNP型接法。上图就是PNP型接法。③【N】和【L1】为交流电电源接入端子，可接受电压AC120-240V，为PLC提供电源。注意：当PLC的型号为CPUST40时为直流供电，端子标号为【M】和【L+】。接线如下图所示初学者容易把PNP和NPN两种解法混淆，告诉大家一个简单的记忆方法，把PLC看做负载，如果电流从公共端流出PLC则为PNP型，如果从公共端流入PLC则为NPN型。上面两图中红色箭头就是标明电流的流向的。【举例1】有一台CPUSR40，输入端需要接一只三线PNP型接近开关和一只两线PNP型接近开关，应该如何接线，画出电路图。【解】对于CPUSR40公共端接电源负极，而三线PNP型接近开关只需要将其正、负分别与电源正、负相连即可，信号线接I0.0。二线PNP型接近开关只要将电源正极与开关正极相连，信号线与I0.1相连。如下图如果把本例中PNP型接近开关换成NPN型，该如何接线呢？本例涉及到接近开关的接线方法，如果不明白的可以添加微信“PLCJSZC”，点击[图文教程]查看“【607】接近开关你会使用吗”。2、输出端接线仍然以CPUSR40和CPUST40来分析输出端接线需要注意的问题，这两张型号分别代表了继电器输出和晶体管输出。在手册或者其他资料上会经常遇到“CPUSR40AC/DC/继电器”和“CPUST40DC/DC/DC”，先解释一下这两种标志的含义：【AC/DC/继电器】：AC表示交流供电、DC表示输入端电压为DC24V、继电器表示继电器输出。【DC/DC/DC】：第一个DC表示直流24V供电、第二个DC表示输入端电压为DC24V、第三个DC表示输出为24V输出。下图为所有型号的规格与订货号S7-200SMART系列24V直流输出只有一种输出形式，即PNP型输出。也就是常说的高电平输出，这点与三菱FX不同。三菱FX系列PLC为NPN型输出，也就是低电平输出（FX3U有NPN和PNP两种输出形式）。如果进行运动控制时必须考虑是低电平还是高电平输出，比如控制步进电机时。晶体管输出的接线图如下所示继电器输出没有方向性，可以是交流信号，也可以是直流信号。但是要注意的是不能使用220V以上的交流电，如果外部控制有高于220V的可以使用继电器隔离一下。继电器输出的接线图如下所示由上图可以看出，输出点是分组安排的，每组可以是交流电，也可以是直流电。而且每组的电源电压可以不同，接直流电源时没有方向性。注意：在输出端也有一组【M】【L+】，这是DC24V电源的输出端子，为外部传感器提供电源使用的，不是电源的输入。切记不可接错线。3、例题说明【举例2】用一台CPUSR40，控制一只DC24V的电磁阀和一只AC220V的电磁阀，输出端如何接线，画出电路图？【解】因为两个电磁阀的线圈电压不同，而且有直流和交流两种。如果不经过转换只能用继电器输出的CPU，并且两个电磁阀要分在两组中。如下图所示：思考一下如果必须设计到一组中需要添加什么才可以实现，电路该怎么设计。【举例3】用一台CPUST40，控制两台步进电动机和一台三相异步电动机，三相异步电动机的启停由接触器控制，接触器线圈电压AC220V，输出端如何接线。（步进电气接线可以省略，以后再讲步进电机的实用）【解】因为要控制步进电机，所有必须使用晶体管输出的CPU，但是接触器的线圈电压为AC220V，所有必须经过电路转换。增加一个中间继电器KA，电路图如下4、视频教程下面是一段视频教程，配合文章看效果更好！！你也可以戳公众号下方[视频教程]选择SMART。想获得更多教程资料，就分享一下本文吧【闲谈】1、西门子属于欧系PLC与日本的有很多不同之处，在学习中可以对比着记忆，看看两种思路那种比较适合你。2、之前写过一篇“【601】PLC是学习西门子还是三菱？”可以加微信PLCJSZC查看，两者却别。3、三菱FX系列均为NPN型接法（FX3U除外）。4、在西门子手册上PNP和NPN两种类型分别称为漏型和源型，如果在别处看到漏型接法和源型接法不要不明白啥意思。下图为西门子手册接线图：
