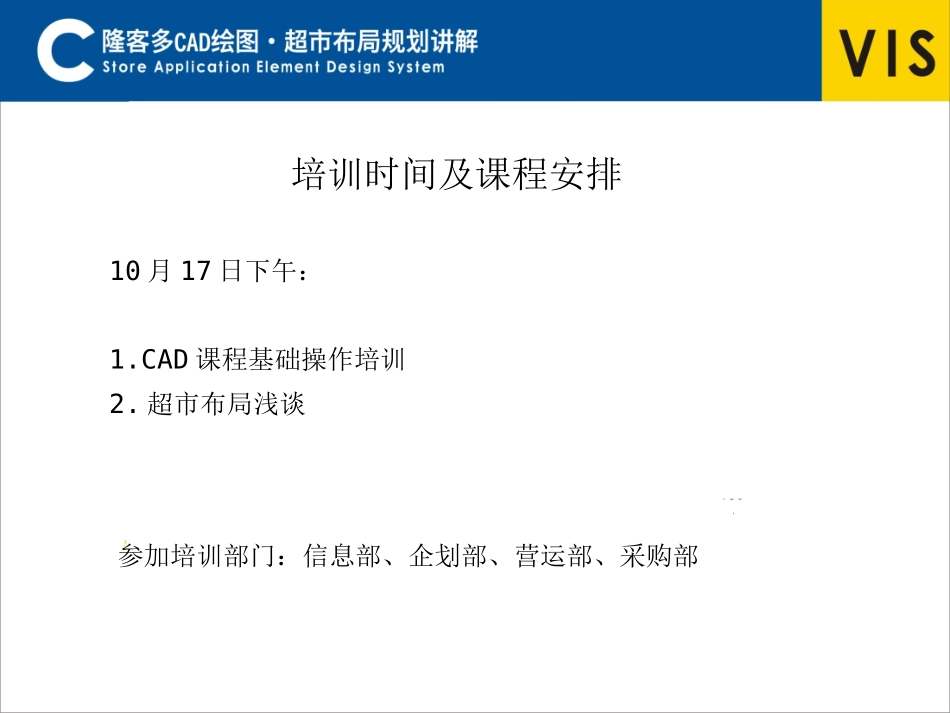

隆客多CAD绘图·超市布局规划讲解培训时间及课程安排10月17日下午:1.CAD课程基础操作培训2.超市布局浅谈参加培训部门:信息部、企划部、营运部、采购部CADCAD培训讲解培训讲解敢于想象,就能实现敢于想象,就能实现什么是CADAutoCAD(AutoComputerAidedDesign)是美国Autodesk公司首次于1982年生产的自动计算机辅助设计软件,用于二维绘图、详细绘制、设计文档和基本三维设计。现已经成为国际上广为流行的绘图工具。广泛应用于土木建筑、装饰装潢、城市规划、园林设计、电子电路、机械设计、服装鞋帽、航空航天、轻工化工等诸多领域。AutoCAD2008的操作界面面板菜单栏工具栏文本窗口及命令行绘图窗口状态栏十字光标“工作空间”工具栏坐标系指示标题栏“模型”选项卡和“布局”选项卡状态行菜单工具栏/窗口位置锁定菜单栏与快捷菜单AutoCAD2008的菜单栏由【文件】、【编辑】、【视图】等菜单项组成。单击主菜单项,可弹出相应的子菜单(又称下拉菜单)。菜单名呈灰色,表示在当前状态该命令不可用每个菜单名后的括弧中都有一个快捷键,表示打开下拉菜单后,直接按该快捷键即可执行菜单命令。若菜单名右侧带有组合键(【Ctrl+字母】),表示无须打开主菜单,直接按组合键即可执行菜单命令。菜单名后跟有“…”符号,表示单击该菜单名将打开一个对话框菜单名后跟有“”符号,表示该菜单下还有子菜单按【Alt+主菜单快捷键】(如“视图”后面的“V”),可打开主菜单项对应的下拉菜单除菜单栏外,在绘图区域、工具栏、面板、工具选项板、状态栏、模型与布局选项卡等位置单击鼠标右键,还将弹出相应的快捷菜单。该菜单中的菜单项与AutoCAD当前状态相关,使用它们可以快速完成某些操作。绘图区域快捷菜单模型选项卡快捷菜单工具栏工具栏是代替命令的简便工具,使用它们可以完成绝大部分的绘图工作。在AutoCAD2008中,系统提供了30多个工具栏。在“二维草图和注释”工作空间下,“标准注释”和“工作空间”工具栏处于打开状态。如果要显示其他工具栏,可在任一打开的工具栏中单击鼠标右键,这时将打开一个工具栏快捷菜单,利用它可以选择需要打开的工具栏。工具栏快捷菜单工具栏有两种状态:一种是固定状态,此时工具栏位于屏幕绘图区的左侧、右侧或上方;一种是浮动状态,此时可将工具栏移至任意位置。当工具栏处于浮动状态时,用户还可通过单击其边界并且拖动改变其形状。单击此处并拖动可将工具栏调整为浮动状态单击右下角带“”符号的工具并按住鼠标左键不放,可以打开其随位工具组,从中选择其他工具在工具栏标题行双击,可使工具栏由浮动状态转换为固定状态在工具栏边界单击并拖动,可以调整工具栏形状面板窗口面板是一种特殊的选项板,用来显示与工作空间关联的按钮和控件。默认情况下,当使用“二维草图与注释”工作空间或“三维建模”工作空间时,面板将自动打开。此外,选择【工具】>【选项板】>【面板】菜单也可以打开面板。自动隐藏面板图标,单击它可使面板自动收缩为面板控制条。以后当光标移至面板控制条后,面板会自动显示控制面板图标关闭面板图标控制面板上溢控制按钮,单击它可打开工具列表,从中可选择其他工具面板移动控制条,双击它或单击并拖动它,可使面板由固定状态切换到到浮动状态要隐藏某个控制面板,可以在该控制面板所在区域单击鼠标右键,然后从弹出的快捷菜单中选择【隐藏】。另外,选择【控制台】菜单下的某个面板名也可显示或隐藏某个控制面板。面板快捷菜单单击此按钮,面板自动收缩为面板控制条光标移至此处,面板自动展开单击此按钮,面板将由隐藏状态重新切换到固定状态收缩面板后的面板控制条如需隐藏面板,可单击面板窗口左上角的按钮。隐藏面板后,面板将收缩为一个控制条。以后要显示面板,只需将光标移至该控制条所在区域即可。。工具选项板中保存了一组标准图块、图案和命令工具。要打开工具选项板,可选择“工具”>“选项板”>“工具选项板”菜单。。单击此按钮可以关闭工具选项板单击选项卡名称,可以在各选项板之间切换要使用工具选项板中的符号,应首先在工具选项板中单击选取图案或符号,然后在绘图区单击或拖动单击此处并拖动可以移动...
