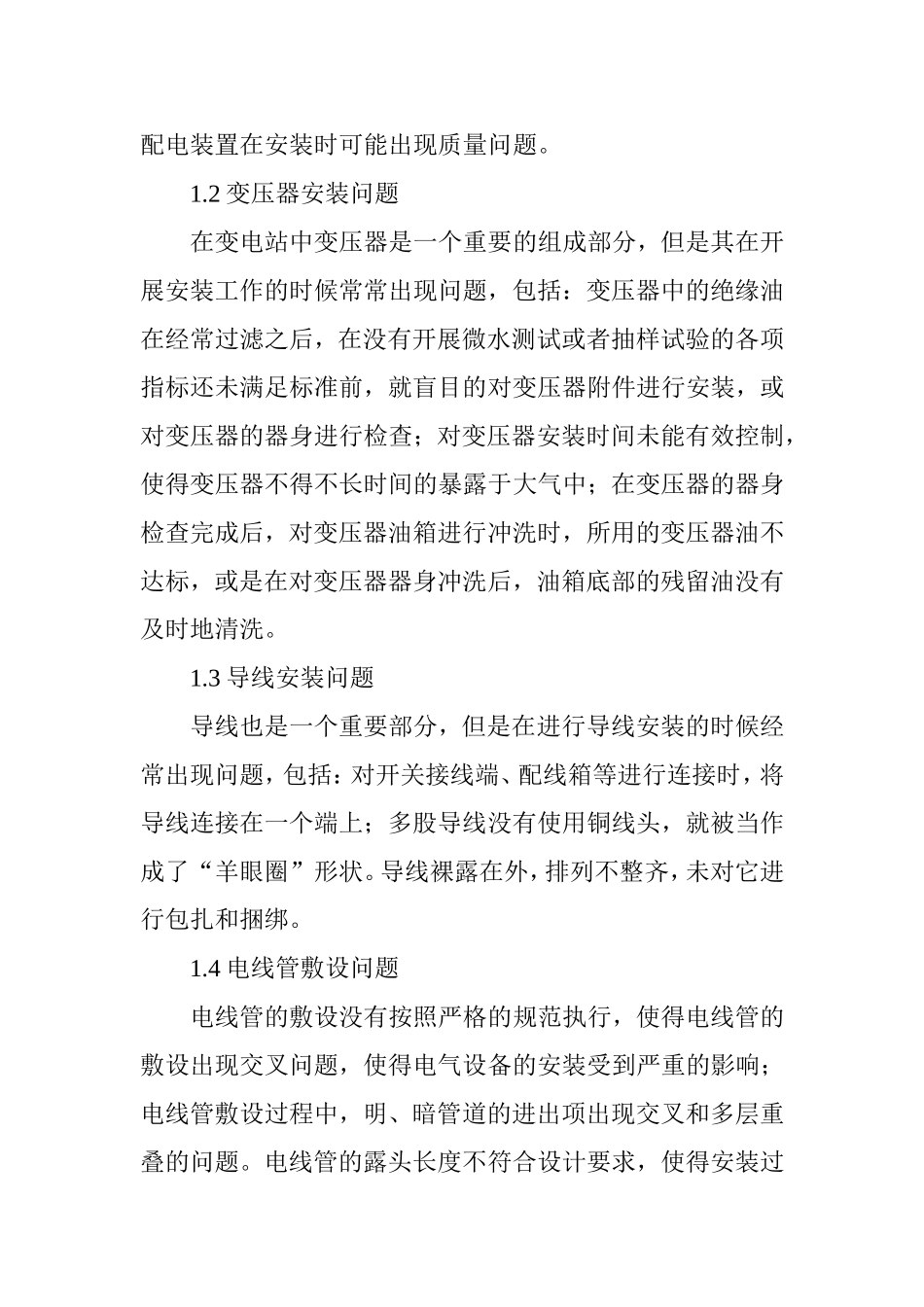

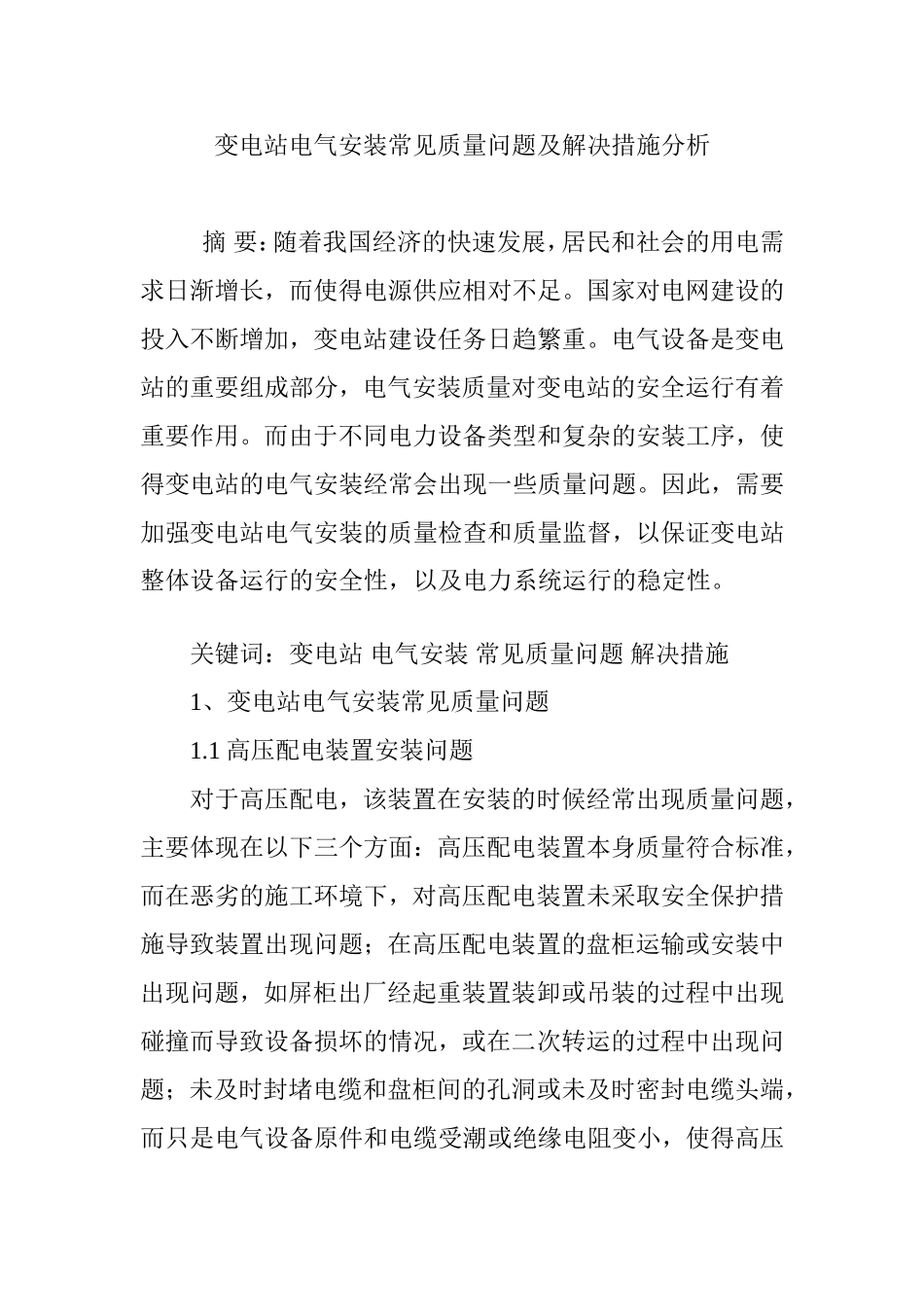

变电站电气安装常见质量问题及解决措施分析摘要：随着我国经济的快速发展，居民和社会的用电需求日渐增长，而使得电源供应相对不足。国家对电网建设的投入不断增加，变电站建设任务日趋繁重。电气设备是变电站的重要组成部分，电气安装质量对变电站的安全运行有着重要作用。而由于不同电力设备类型和复杂的安装工序，使得变电站的电气安装经常会出现一些质量问题。因此，需要加强变电站电气安装的质量检查和质量监督，以保证变电站整体设备运行的安全性，以及电力系统运行的稳定性。关键词：变电站电气安装常见质量问题解决措施1、变电站电气安装常见质量问题1.1高压配电装置安装问题对于高压配电，该装置在安装的时候经常出现质量问题，主要体现在以下三个方面：高压配电装置本身质量符合标准，而在恶劣的施工环境下，对高压配电装置未采取安全保护措施导致装置出现问题；在高压配电装置的盘柜运输或安装中出现问题，如屏柜出厂经起重装置装卸或吊装的过程中出现碰撞而导致设备损坏的情况，或在二次转运的过程中出现问题；未及时封堵电缆和盘柜间的孔洞或未及时密封电缆头端，而只是电气设备原件和电缆受潮或绝缘电阻变小，使得高压配电装置在安装时可能出现质量问题。1.2变压器安装问题在变电站中变压器是一个重要的组成部分，但是其在开展安装工作的时候常常出现问题，包括：变压器中的绝缘油在经常过滤之后，在没有开展微水测试或者抽样试验的各项指标还未满足标准前，就盲目的对变压器附件进行安装，或对变压器的器身进行检查；对变压器安装时间未能有效控制，使得变压器不得不长时间的暴露于大气中；在变压器的器身检查完成后，对变压器油箱进行冲洗时，所用的变压器油不达标，或是在对变压器器身冲洗后，油箱底部的残留油没有及时地清洗。1.3导线安装问题导线也是一个重要部分，但是在进行导线安装的时候经常出现问题，包括：对开关接线端、配线箱等进行连接时，将导线连接在一个端上；多股导线没有使用铜线头，就被当作成了“羊眼圈”形状。导线裸露在外，排列不整齐，未对它进行包扎和捆绑。1.4电线管敷设问题电线管的敷设没有按照严格的规范执行，使得电线管的敷设出现交叉问题，使得电气设备的安装受到严重的影响；电线管敷设过程中，明、暗管道的进出项出现交叉和多层重叠的问题。电线管的露头长度不符合设计要求，使得安装过程比较麻烦。1.5防雷接地问题对于防雷接地，由于其没有严格按照预埋标准标度安装，使得防雷接地的电阻增加，在出现雷击情况时无法快速泄流；在对防雷接地装置进行焊接时，没有严格遵守焊接规范，使用了规范以外的镀锌材料；CT、PT二次回路接地出现问题，未直接引到保护柜一点接地，而出现多点接地的情况；部分电气设备及支架没有接地。1.6设备调整问题在对设备进行调整时，可能出现螺栓松动或者未拧紧，或者出现螺栓丢失的情况，而使得设备进水受潮；断路控制箱的继电器未按照标准进行严格的整定，使得漏电、油泵打压时间、闭锁的时间不符合标准值；调整设备时，设备的断路器支架与基础间的垫片数量应不超过5片，其厚度应不超过10毫米，而在调整过程中，垫片为按照规定，使用过多。此外，对平整度或设备基础水平度要求较高的精密设备，是不能够使用垫片的。1.7其他问题在对变电站的电气设备进行安装的过程中，所涉及的知识面比较广泛，各个专业的专业知识涉及较多，且安装工序比较复杂。可能会出现保护与通信接口不明确、故障录波器的电话线没有接好或者电度表的远动控制装置的通信出现异常等情况。2、变电站电气安装过程中的控制措施2.1安装高压配电装置应注意的控制措施在进行高压配电装置的装卸和运输时，使用专用尼龙带进行吊装，必须注意吊装的平稳性和稳固性。使用叉车进行搬用工作，必须注意轻起轻放的原则，必要时要进行绑扎固定，防止在运输过程中出?F坠落、碰撞损坏。待装置到位后，要进行开箱检验，检查装置的外表面是否存在碰痕和划痕，是否有碰撞损坏，零件配件是否足数，是否完好，装置的资料是否完备。做好验收记录的归档工作，若有问题，及时上报并与厂家联系，并跟踪处理。2.2安装变压器应注意的控制措施首先要做好变压器的验...
