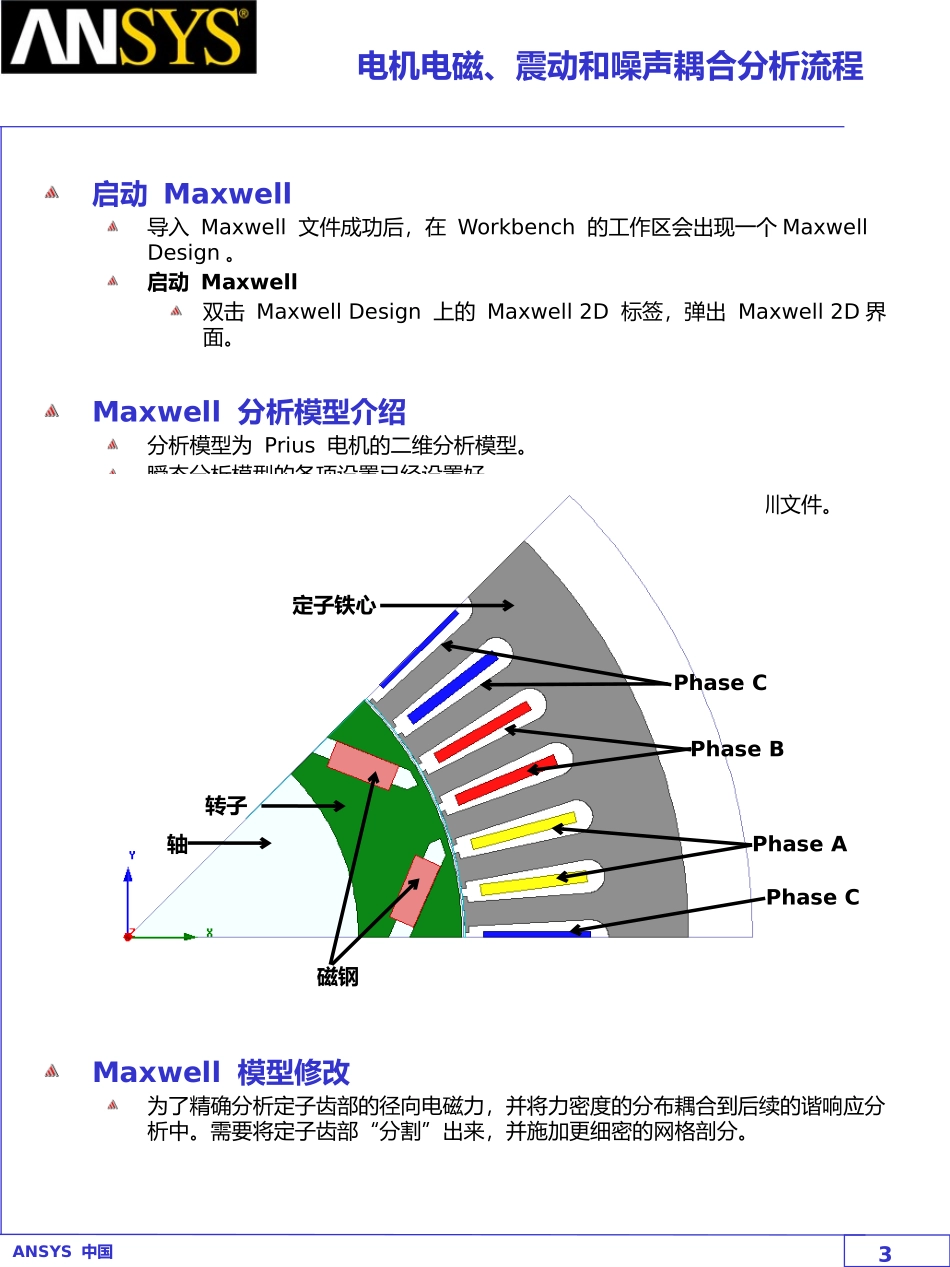

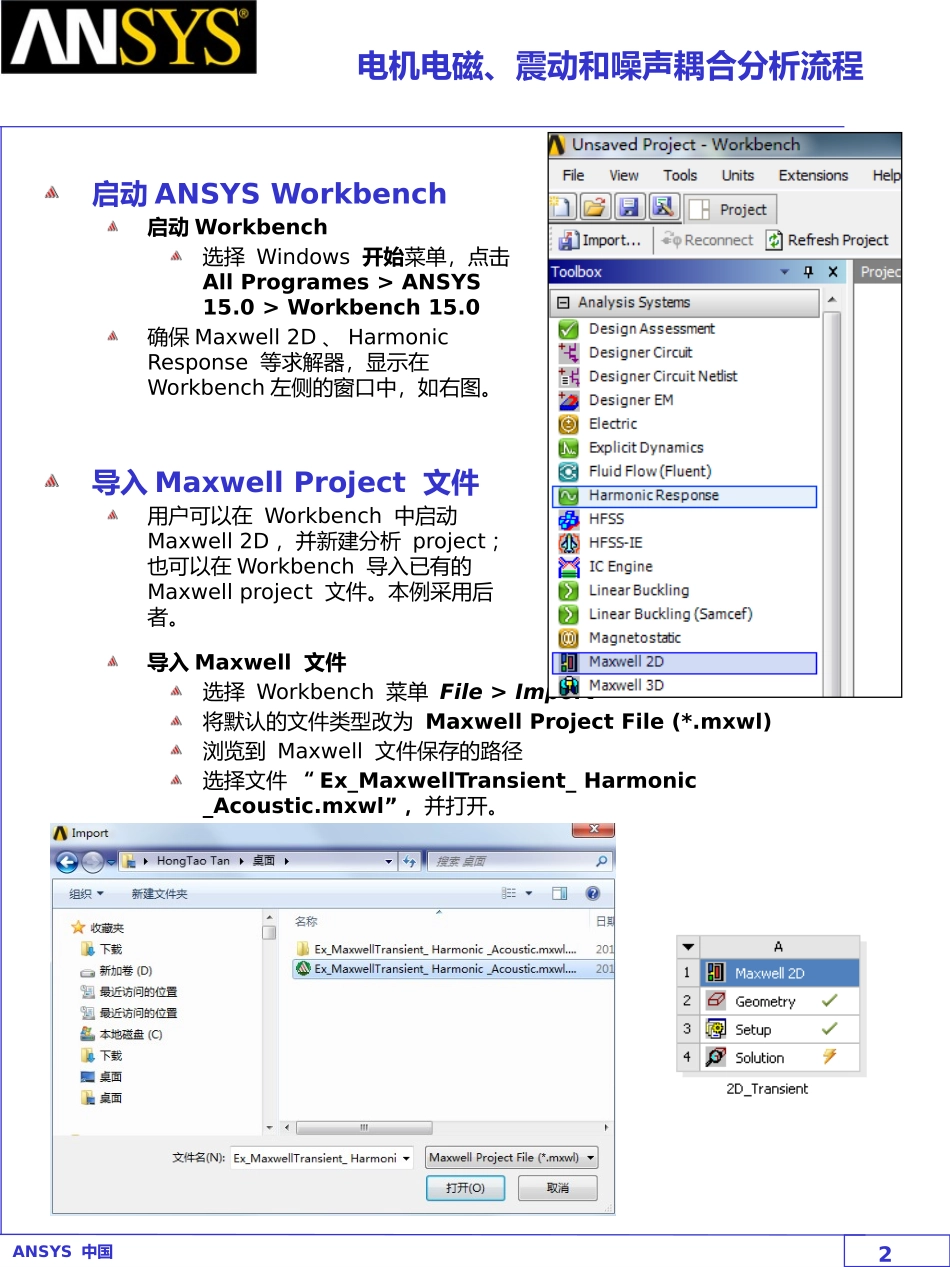

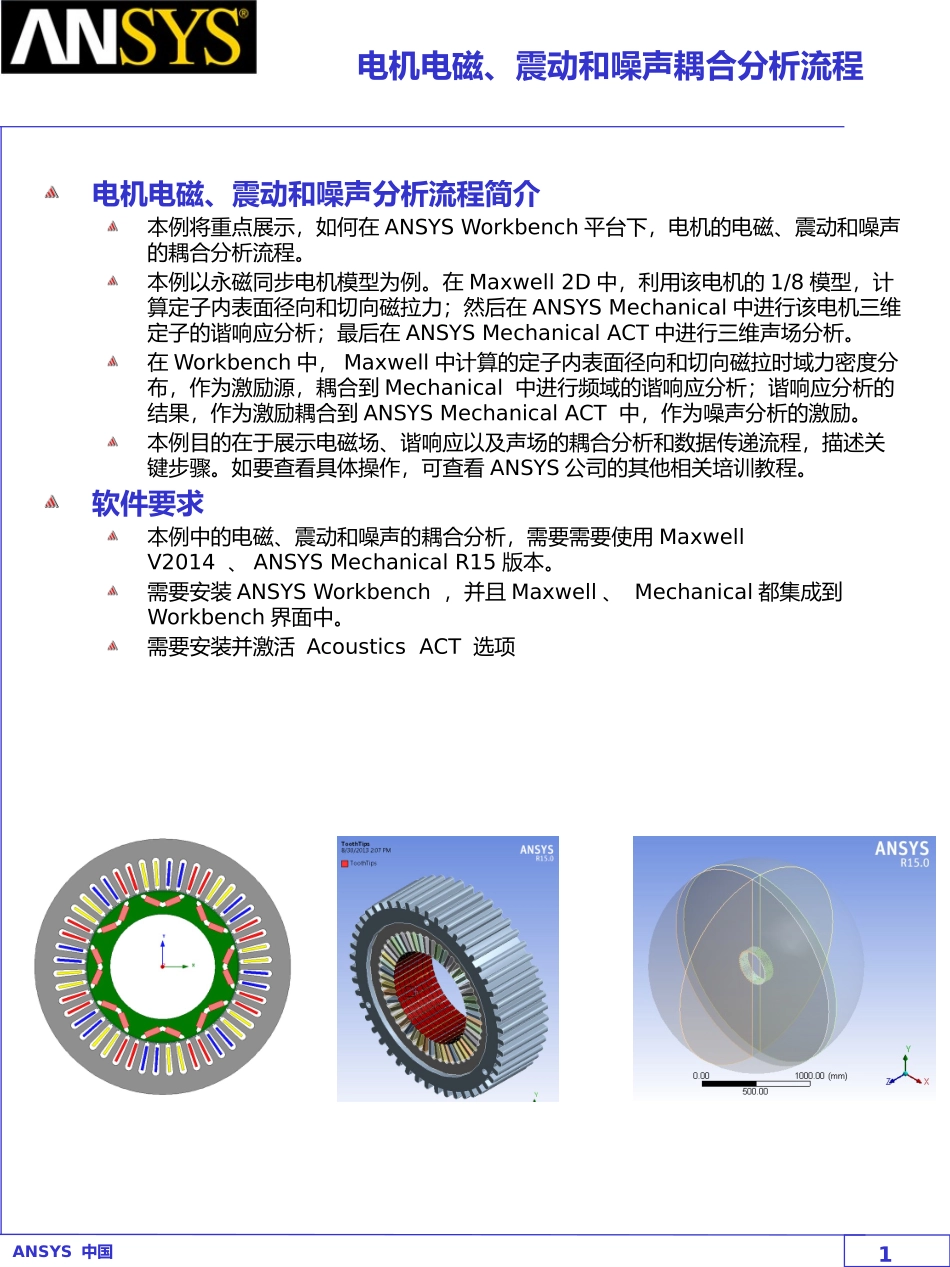

ANSYS中国电机电磁、震动和噪声耦合分析流程电机电磁、震动和噪声分析流程简介本例将重点展示，如何在ANSYSWorkbench平台下，电机的电磁、震动和噪声的耦合分析流程。本例以永磁同步电机模型为例。在Maxwell2D中，利用该电机的1/8模型，计算定子内表面径向和切向磁拉力；然后在ANSYSMechanical中进行该电机三维定子的谐响应分析；最后在ANSYSMechanicalACT中进行三维声场分析。在Workbench中，Maxwell中计算的定子内表面径向和切向磁拉时域力密度分布，作为激励源，耦合到Mechanical中进行频域的谐响应分析；谐响应分析的结果，作为激励耦合到ANSYSMechanicalACT中，作为噪声分析的激励。本例目的在于展示电磁场、谐响应以及声场的耦合分析和数据传递流程，描述关键步骤。如要查看具体操作，可查看ANSYS公司的其他相关培训教程。软件要求本例中的电磁、震动和噪声的耦合分析，需要需要使用MaxwellV2014、ANSYSMechanicalR15版本。需要安装ANSYSWorkbench，并且Maxwell、Mechanical都集成到Workbench界面中。需要安装并激活AcousticsACT选项1ANSYS中国电机电磁、震动和噪声耦合分析流程导入Maxwell文件选择Workbench菜单File>Import将默认的文件类型改为MaxwellProjectFile(*.mxwl)浏览到Maxwell文件保存的路径选择文件“Ex_MaxwellTransient_Harmonic_Acoustic.mxwl”，并打开。启动ANSYSWorkbench启动Workbench选择Windows开始菜单，点击AllProgrames>ANSYS15.0>Workbench15.0确保Maxwell2D、HarmonicResponse等求解器，显示在Workbench左侧的窗口中，如右图。导入MaxwellProject文件用户可以在Workbench中启动Maxwell2D，并新建分析project；也可以在Workbench导入已有的Maxwellproject文件。本例采用后者。2ANSYS中国电机电磁、震动和噪声耦合分析流程启动Maxwell导入Maxwell文件成功后，在Workbench的工作区会出现一个MaxwellDesign。启动Maxwell双击MaxwellDesign上的Maxwell2D标签，弹出Maxwell2D界面。Maxwell分析模型介绍分析模型为Prius电机的二维分析模型。瞬态分析模型的各项设置已经设置好。如需要详细了解如何设置电机的瞬态分析模型，请查看其他相关培训文件。Maxwell模型修改为了精确分析定子齿部的径向电磁力，并将力密度的分布耦合到后续的谐响应分析中。需要将定子齿部“分割”出来，并施加更细密的网格剖分。定子铁心PhaseAPhaseBPhaseC磁钢转子轴PhaseC3ANSYS中国电机电磁、震动和噪声耦合分析流程几何模型修改修改选择模式1.选择菜单Edit>Select>Objects；2.或从键盘，点击快捷键“O”。复制定子铁心1.用鼠标，在图形窗口点击定子铁心。2.点击，菜单Edit>Copy3.点击，菜单Edit>Paste4.在模型列表里面，会多出来一个物体Stator1。建一个辅助圆1.点击菜单Draw>Circle；2.在坐标输入区域，输入圆心的坐标点X:0；Y:0；Z:0；点击回车键确定。3.在坐标输入区域，输入半径dX:84；dY:0；dZ:0；点击回车键确定。4.在模型列表里面，会出现新部件Circle3。建立定子齿尖部分模型1.按住Ctrl键，先选择物体Stator1，再选择Circle32.点击菜单，Modeler>Boolean>Intersect3.点击OK按钮建立定子背板模型1.按住Ctrl键，先选择物体Stator1，再选择Stator12.点击菜单，Modeler>Boolean>Subtract3.在弹出的窗口中，选择BlankParts:Stator1；ToolParts:Stator14.选择Clonetoolobjectsbeforesubtracting:5.点击OK按钮修改定子齿尖模型属性1.在模型列表选择物体Stator1，右键点击Properties2.在弹出的属性窗口中，将Name改成ToothTips3.点击菜单Modeler>Boolean>SeparateBodies4ANSYS中国电机电磁、震动和噪声耦合分析流程网格剖分在原有网格剖分的基础上，加密网格剖分加密定子齿尖网格剖分按住Ctrl键，依次选择6个定子齿尖模型点击菜单Maxwell2D>MeshOperations>Assign>OnSelection>LengthBased在弹出的ElementLengthBasedRefinement窗口中，1.将Name改成Length_ToothTips2.RestrictlengthofElements:3.MaximumLengthofElements:0.25mm4.点击OK改善曲线网格剖分选中所有的物体（Ctrl+A）点击菜单Maxwell2D>MeshOperations>Assign>SurfaceApproximation在弹出的SurfaceApproximat...
