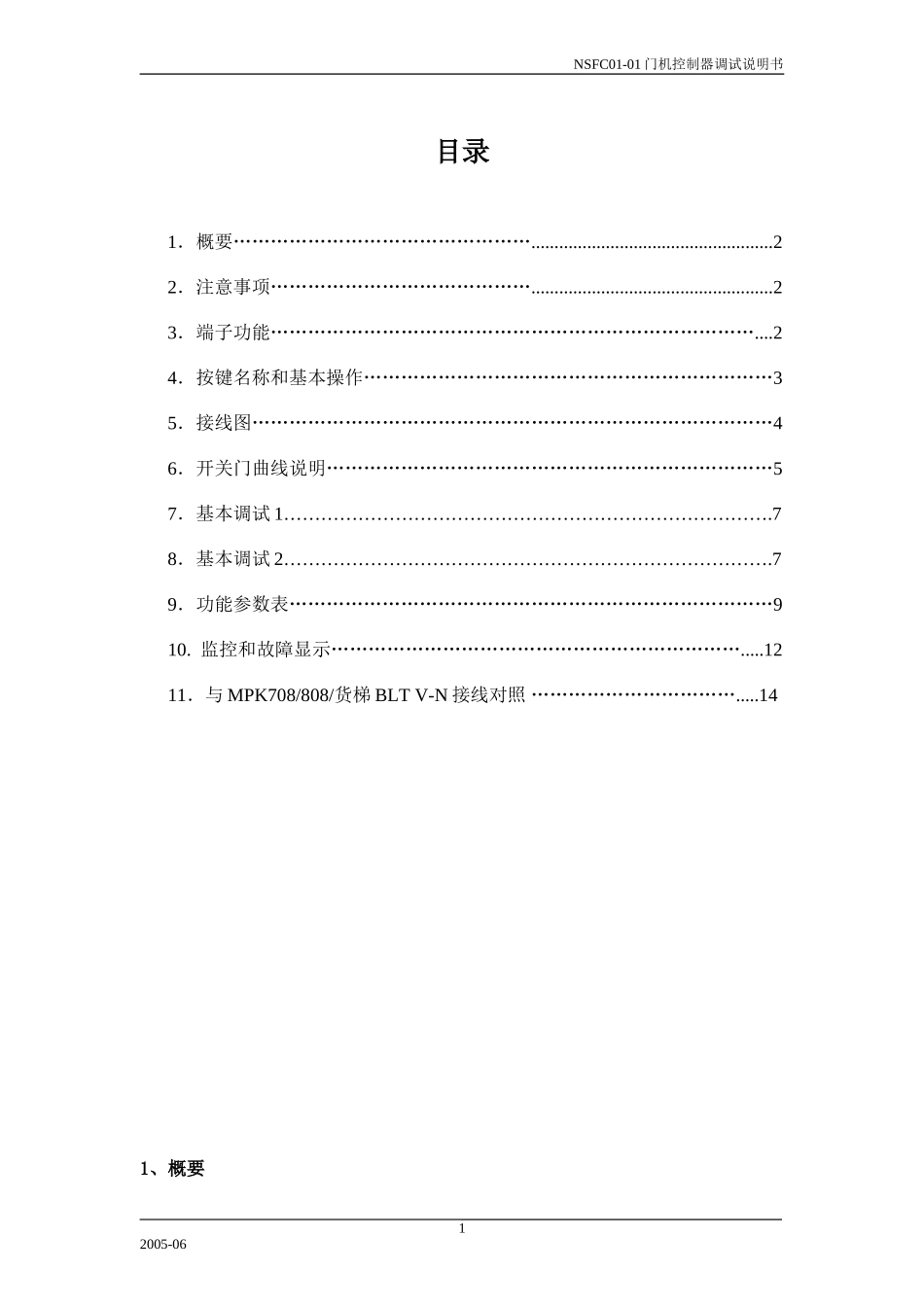

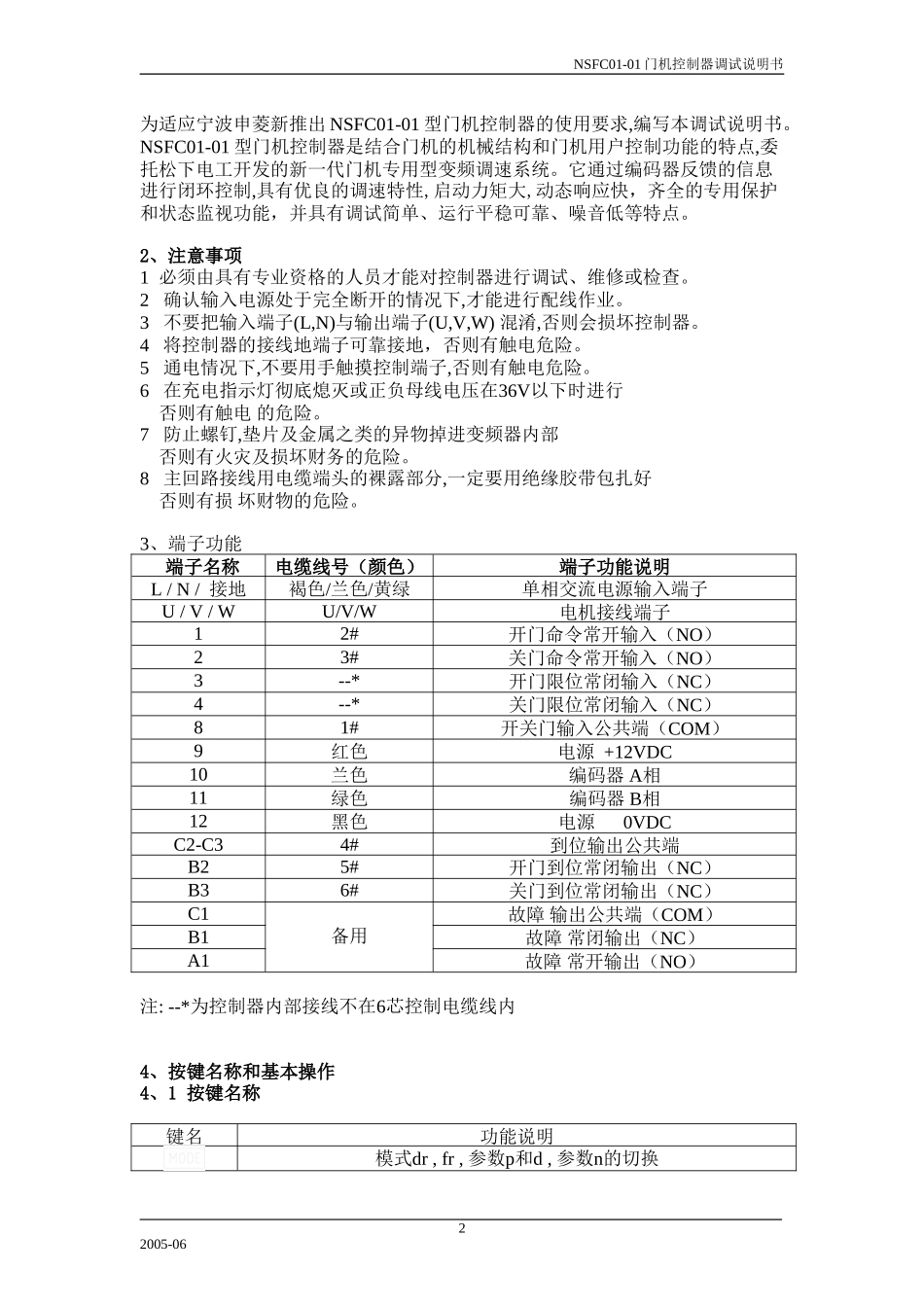

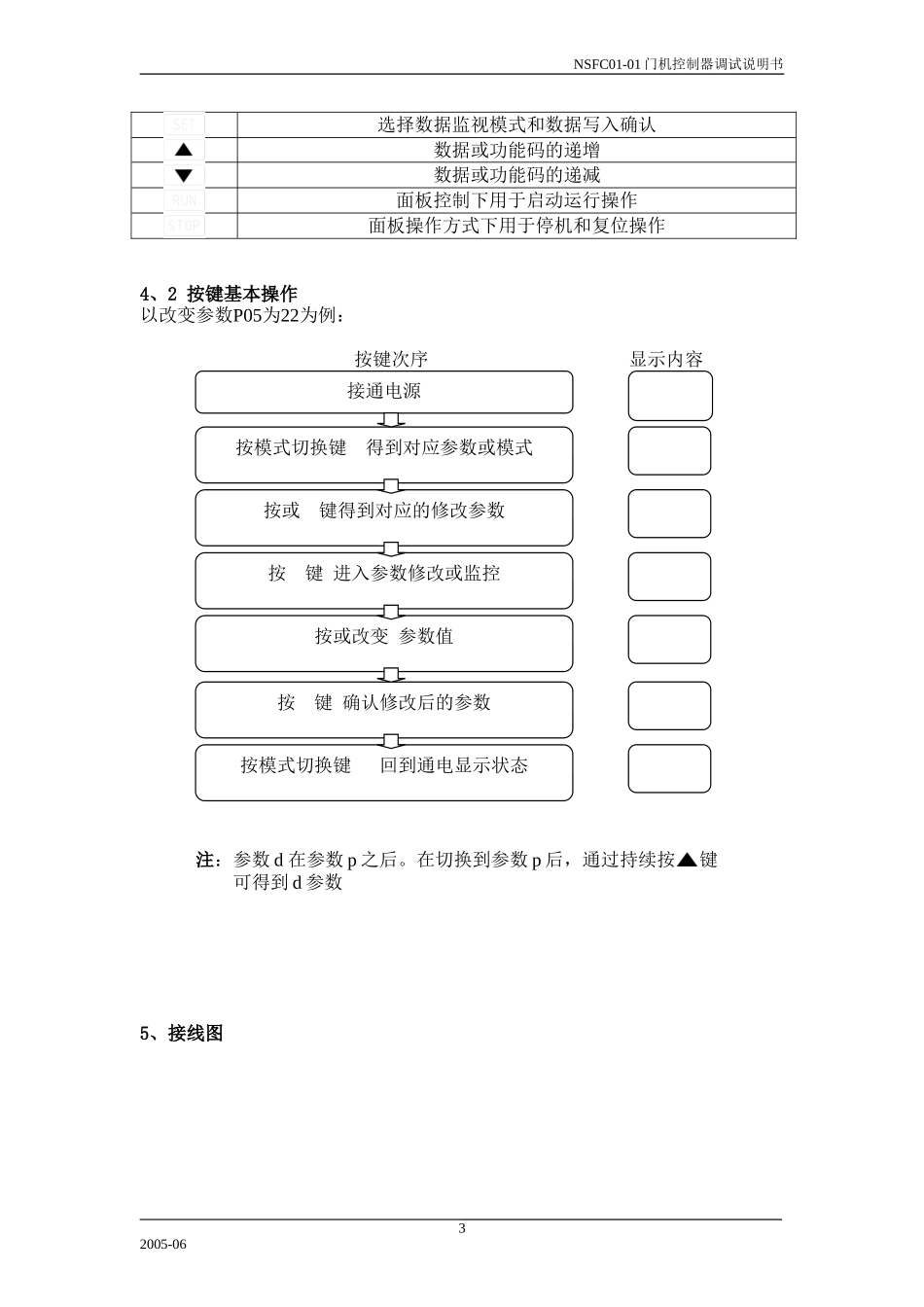

NSFC01-01门机控制器调试说明书目录1．概要…………………………………………....................................................22．注意事项……………………………………....................................................23．端子功能……………………………………………………………………....24．按键名称和基本操作…………………………………………………………35．接线图…………………………………………………………………………46．开关门曲线说明………………………………………………………………57．基本调试1…………………………………………………………………….78．基本调试2…………………………………………………………………….79．功能参数表……………………………………………………………………910.监控和故障显示………………………………………………………….....1211．与MPK708/808/货梯BLTV-N接线对照…………………………….....141、概要2005-061NSFC01-01门机控制器调试说明书为适应宁波申菱新推出NSFC01-01型门机控制器的使用要求,编写本调试说明书。NSFC01-01型门机控制器是结合门机的机械结构和门机用户控制功能的特点,委托松下电工开发的新一代门机专用型变频调速系统。它通过编码器反馈的信息进行闭环控制,具有优良的调速特性,启动力矩大,动态响应快，齐全的专用保护和状态监视功能，并具有调试简单、运行平稳可靠、噪音低等特点。2、注意事项1必须由具有专业资格的人员才能对控制器进行调试、维修或检查。2确认输入电源处于完全断开的情况下,才能进行配线作业。3不要把输入端子(L,N)与输出端子(U,V,W)混淆,否则会损坏控制器。4将控制器的接线地端子可靠接地，否则有触电危险。5通电情况下,不要用手触摸控制端子,否则有触电危险。6在充电指示灯彻底熄灭或正负母线电压在36V以下时进行否则有触电的危险。7防止螺钉,垫片及金属之类的异物掉进变频器内部否则有火灾及损坏财务的危险。8主回路接线用电缆端头的裸露部分,一定要用绝缘胶带包扎好否则有损坏财物的危险。3、端子功能端子名称电缆线号（颜色）端子功能说明L/N/接地褐色/兰色/黄绿单相交流电源输入端子U/V/WU/V/W电机接线端子12#开门命令常开输入（NO）23#关门命令常开输入（NO）3--*开门限位常闭输入（NC）4--*关门限位常闭输入（NC）81#开关门输入公共端（COM）9红色电源+12VDC10兰色编码器A相11绿色编码器B相12黑色电源0VDCC2-C34#到位输出公共端B25#开门到位常闭输出（NC）B36#关门到位常闭输出（NC）C1备用故障输出公共端（COM）B1故障常闭输出（NC）A1故障常开输出（NO）注:--*为控制器内部接线不在6芯控制电缆线内4、按键名称和基本操作4、1按键名称键名功能说明模式dr,fr,参数p和d,参数n的切换2005-062NSFC01-01门机控制器调试说明书选择数据监视模式和数据写入确认数据或功能码的递增数据或功能码的递减面板控制下用于启动运行操作面板操作方式下用于停机和复位操作4、2按键基本操作以改变参数P05为22为例：按键次序显示内容注：参数d在参数p之后。在切换到参数p后，通过持续按键可得到d参数5、接线图2005-063接通电源按模式切换键得到对应参数或模式按键进入参数修改或监控按或键得到对应的修改参数按或改变参数值按键确认修改后的参数按模式切换键回到通电显示状态NSFC01-01门机控制器调试说明书注意:1.与上位机配线时,请将动力线与控制线分开走线.2.在配接开关门到位输出电缆线时,要确认门控制器输出的逻辑状态与控制柜接收的逻辑相符,门控制器的出厂状态是常闭输出.用户要根据主控制柜实际情况选择到位输出的逻辑状态.(端子A2)--开到位常开输出,(端子A3)--关到位常开输出,(端子C2-C3)--输出公共端6、开关门过程说明6、1开门过程1、以力矩提升为P05、加减速时间为d28，加速到开门低速频率P15，进入开2005-064NSFC01-01门机控制器调试说明书门起始低速运行。2、当门位置脉冲d03时，开始以目标频率值为d16、加减速时间为d29，进入开门高速运行（高速段一般设置为一段，即：d16、d17、d18、d19设置为相同值）。3、当门位置脉冲d07时,开始以目标频率值为d20、加...
