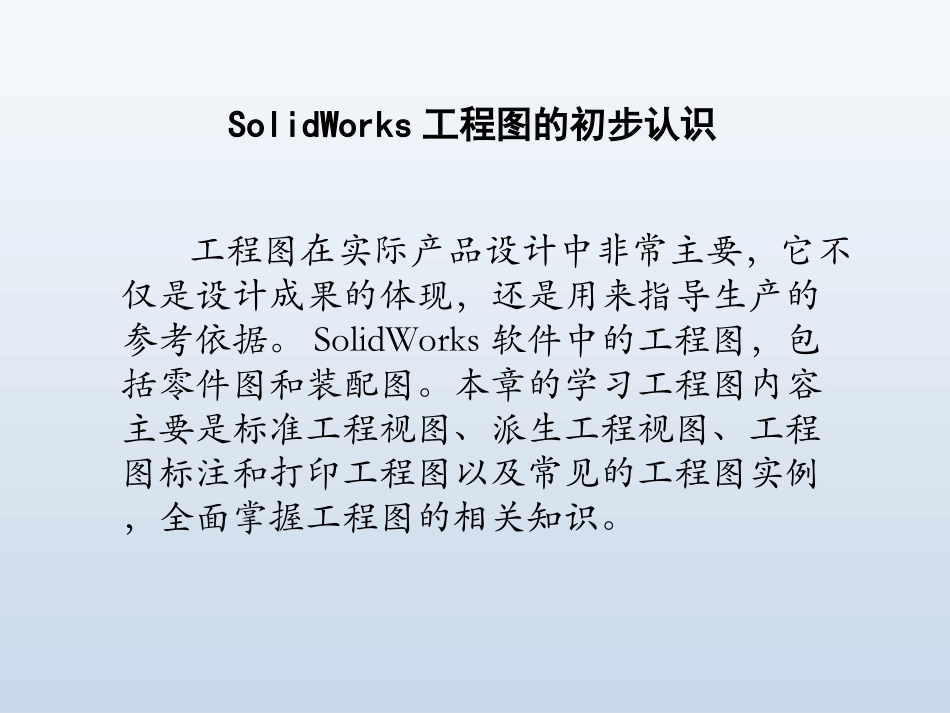

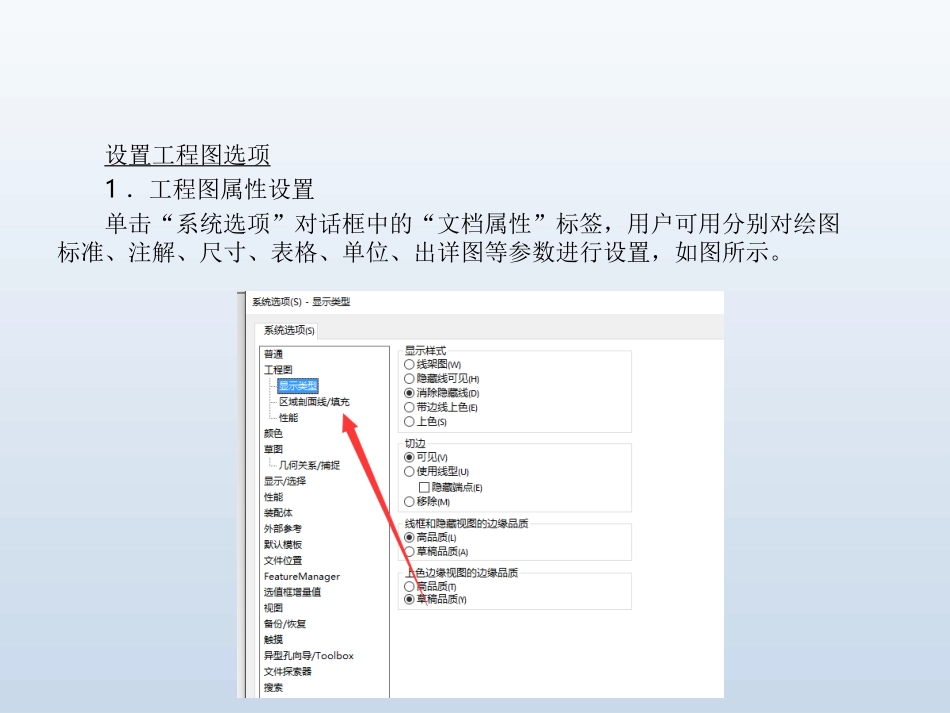

工程图SolidWorks工程图的初步认识工程图在实际产品设计中非常主要，它不仅是设计成果的体现，还是用来指导生产的参考依据。SolidWorks软件中的工程图，包括零件图和装配图。本章的学习工程图内容主要是标准工程视图、派生工程视图、工程图标注和打印工程图以及常见的工程图实例，全面掌握工程图的相关知识。设置工程图选项1．工程图属性设置单击“系统选项”对话框中的“文档属性”标签，用户可用分别对绘图标准、注解、尺寸、表格、单位、出详图等参数进行设置，如图所示。2．设置图纸投影视角投影视图有“第一视角”和“第三视角”。当工程图中投影类型不合设计制图要求时，用户可用通过以下步骤实现切换：在图形区右击，在弹出的快捷菜单中选择“属性”命令，弹出属性对话框。用户可在投影类型下选择“第一视角”或者“第三视角”实现视角的转换。建立工程图文件1．新建工程图工程图通常包含一个零部件或装配体的多个视图。在创建工程图之前，需要保存零部件的三维模型。要创建一个工程图的操作步骤如下：01单击“标准”工具栏上的新建按钮，或依次执行“文件”|“新建”命令，出现如图所示“新建SolidWorks文件”对话框。3．在一个工程图文件中建立多张工程图在实际情况下，一个复杂的零件或者装配体需要多张图纸才能将其表达完整，这样就需要在一个工程图文件中建立多张工程图，即是在已有工程图文件中添加新工程图。添加工程图有如下3种方法：单击图纸底部的图纸名称右边的“添加图纸”命令。在图纸底部的图纸名称右击，弹出的菜单中选择“添加图纸”菜单命令。标准工程视图标准工程视图包括标准三视图、模型视图、空白视图、预定义视图和相对视图。标准三视图标准三视图是从零件的三维模型的前视、右视、上视3个正交投角度投影生成为的正交视图。标准三视图中，主视图与俯视图及右视图由固定的对其关系。俯视图可以竖直移动、右视图可以水平移动。下面介绍2种环境下的标准三视图生成方法。标准工程视图1．模型视图法生成标准三视图在此新建一张工程图，并利用模型视图法生成五角星的标准三视图，其操作步骤如下：01新建工程图，在“模型视图”面板中，依次单击“要插入的零件/装配体”|“打开文档”，选择一个已经打开的实体文档，或单击“浏览”找到要制作标准三视图的零部件。02在“模型视图”面板中“方向”选项区勾选“生成多视图”，然后单击“前视”、“上视”和“左视”按钮，如图所示。03单击确定按钮，生成支座的三视图。标准工程视图2．标准方法生成标准三视图在“工程图”工具栏上单击“标准三视图”按钮，或者依次执行“插入”|“工程视图”|“标准三视图”，弹出“标准三视图”面板，如图所示。打开要创建三视图的零件——“支座-基于草图的特征”，单击“确定”按钮，程序自动创建标准三视图，如图所示。标准工程视图模型视图将一个零件模型视图插入到工程图文件中时，模型视图PropertyManager出现。在模型文件中从视图名称为视图选择一个方向。打开模型文件，然后将其对应视图插入到工程图中。01单击“工程图”工具栏上的“模型视图”，或依次执行“插入”|“工程视图”|“模型”。02在模型视图PropertyManager面板中设置相应参数选项。03单击下一步。04在模型视图PropertyManager面板中设置视图选项。标准工程视图空白视图1．添加“空白视图”命令按钮“空白视图”和“相对视图”命令在默认情况下并未显示在“工程图”工具栏中，用户可通过以下步骤将其调出显示：01在工具栏空白区域右击，在弹出的快捷菜单中选择“自定义”命令，在弹出的“自定义”对话框中选择“命令”选项，在命令选项中选择“工程图”选项，如图所示。02选择“自定义”对话框中的“工程图”选项后，右侧“按钮”区域显示了工程图相关的全部命令按钮，单击“空白视图”将其选中后，按住左键不放，将其拖拽到“工程图”工具栏的合适位置后放开，即可完成对“空白视图”按钮在“工程图”工具栏上的添加。标准工程视图2．创建空白视图创建空白视图步骤为：01单击“空白视图”按钮，光标变为带有虚框，预览出空白视图图框，将光标移至适当位置后单击将其放置，左侧出现“工程视图N”...
