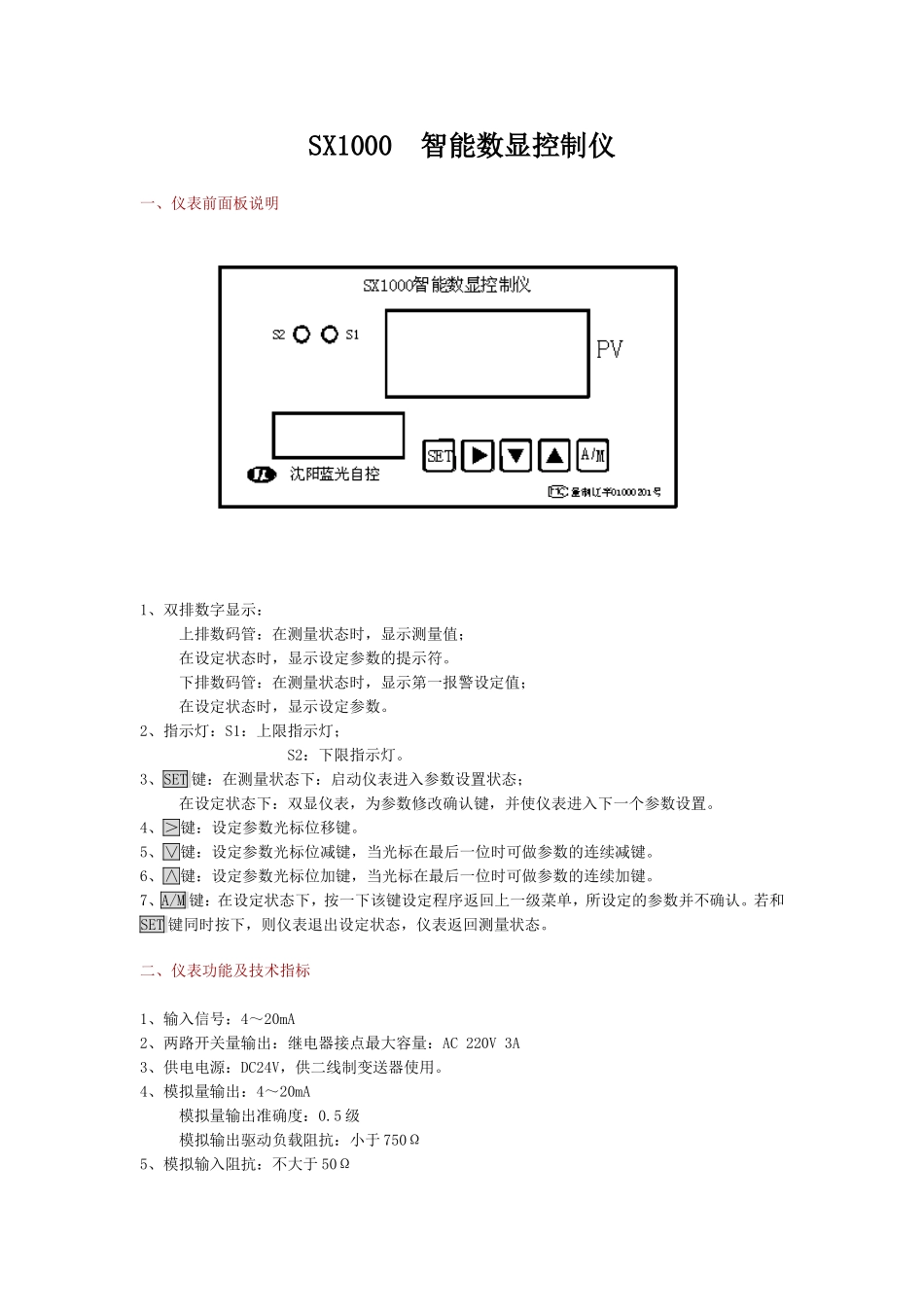

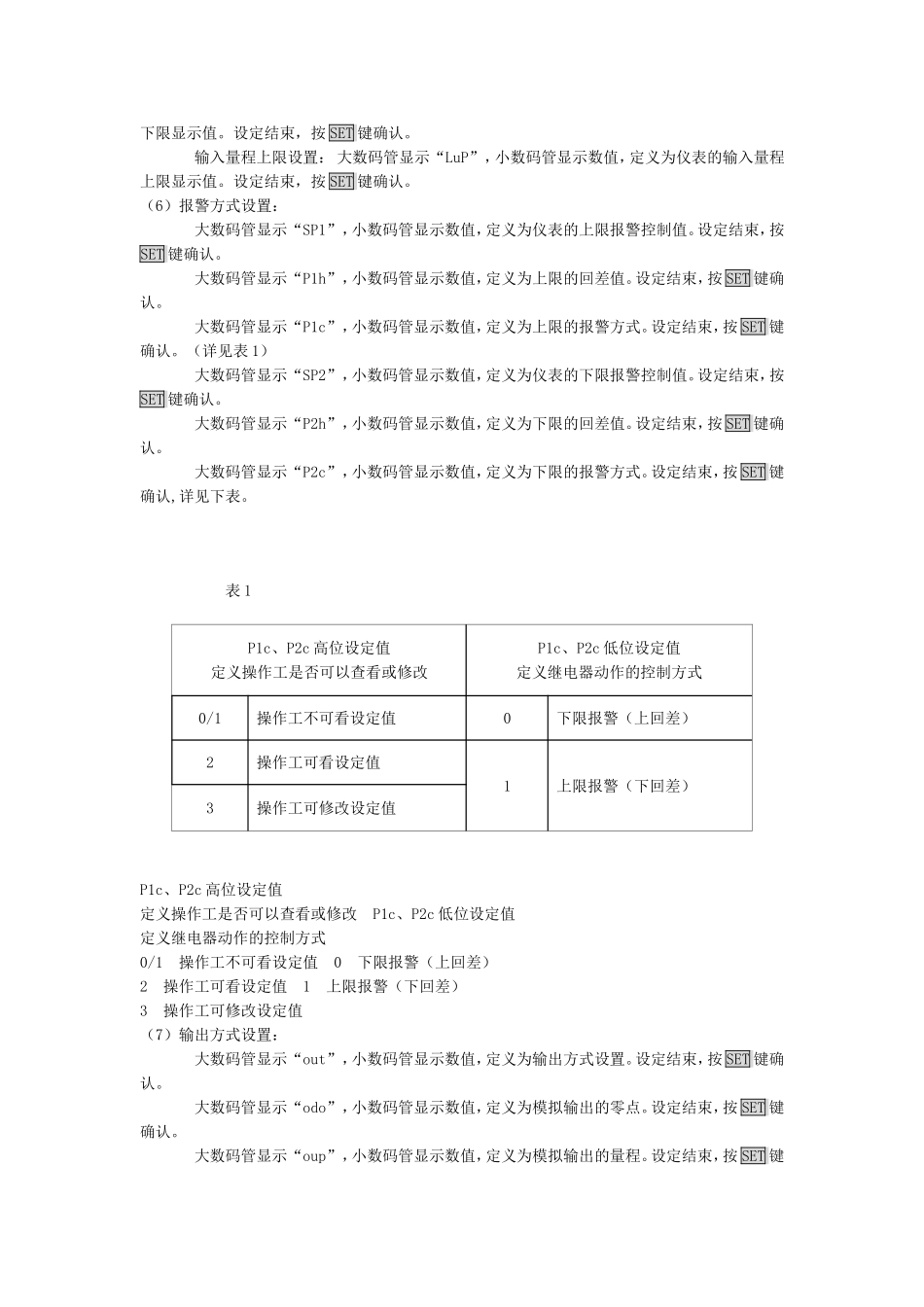

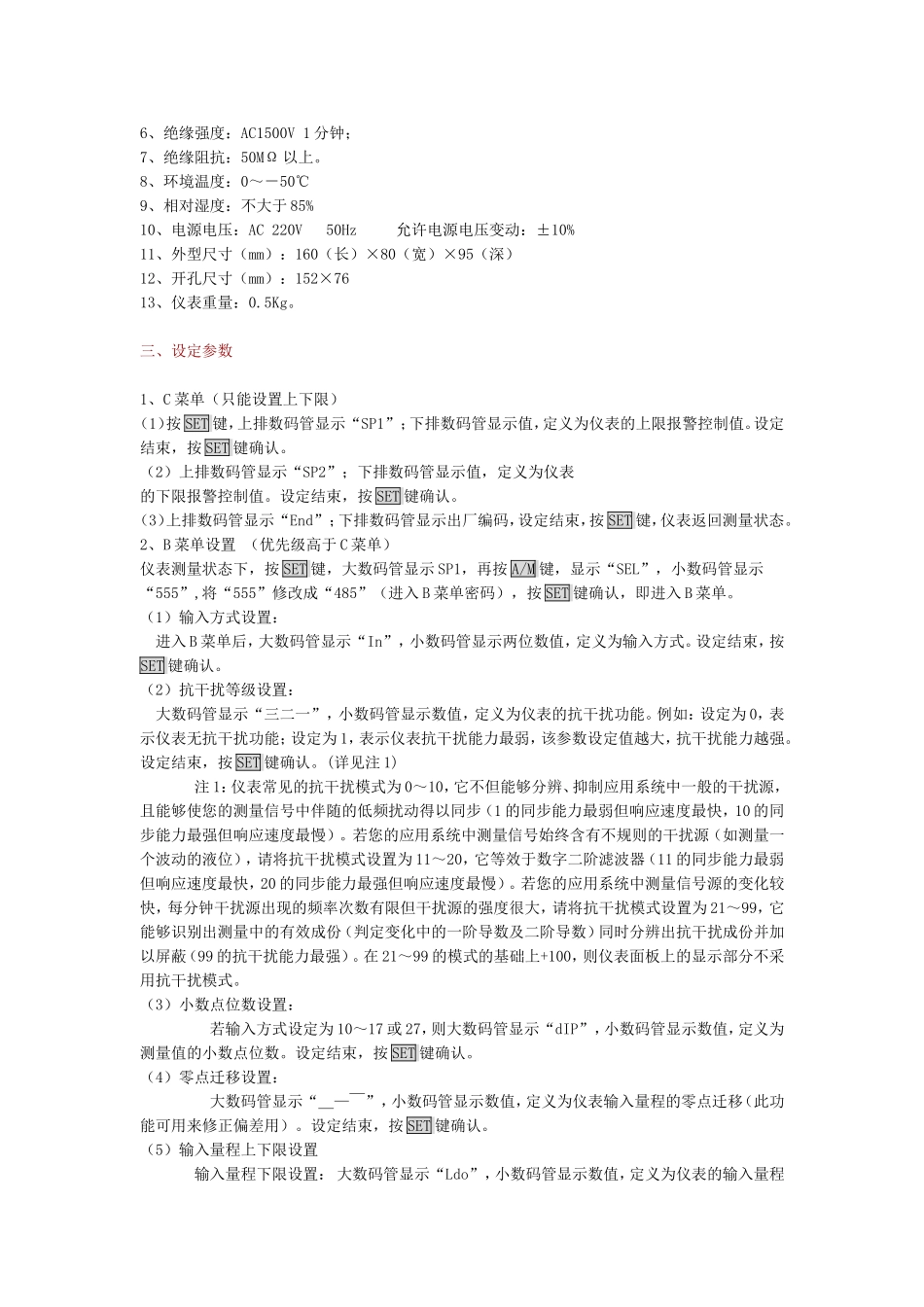

SX1000智能数显控制仪一、仪表前面板说明1、双排数字显示：上排数码管：在测量状态时，显示测量值；在设定状态时，显示设定参数的提示符。下排数码管：在测量状态时，显示第一报警设定值；在设定状态时，显示设定参数。2、指示灯：S1：上限指示灯；S2：下限指示灯。3、SET键：在测量状态下：启动仪表进入参数设置状态；在设定状态下：双显仪表，为参数修改确认键，并使仪表进入下一个参数设置。4、＞键：设定参数光标位移键。5、∨键：设定参数光标位减键，当光标在最后一位时可做参数的连续减键。6、∧键：设定参数光标位加键，当光标在最后一位时可做参数的连续加键。7、A/M键：在设定状态下，按一下该键设定程序返回上一级菜单，所设定的参数并不确认。若和SET键同时按下，则仪表退出设定状态，仪表返回测量状态。二、仪表功能及技术指标1、输入信号：4～20mA2、两路开关量输出：继电器接点最大容量：AC220V3A3、供电电源：DC24V，供二线制变送器使用。4、模拟量输出：4～20mA模拟量输出准确度：0.5级模拟输出驱动负载阻抗：小于750Ω5、模拟输入阻抗：不大于50Ω6、绝缘强度：AC1500V1分钟；7、绝缘阻抗：50MΩ以上。8、环境温度：0～－50℃9、相对湿度：不大于85%10、电源电压：AC220V50Hz允许电源电压变动：±10%11、外型尺寸（mm）：160（长）×80（宽）×95（深）12、开孔尺寸（mm）：152×7613、仪表重量：0.5Kg。三、设定参数1、C菜单（只能设置上下限）（1）按SET键，上排数码管显示“SP1”；下排数码管显示值，定义为仪表的上限报警控制值。设定结束，按SET键确认。（2）上排数码管显示“SP2”；下排数码管显示值，定义为仪表的下限报警控制值。设定结束，按SET键确认。（3）上排数码管显示“End”；下排数码管显示出厂编码，设定结束，按SET键，仪表返回测量状态。2、B菜单设置（优先级高于C菜单）仪表测量状态下，按SET键，大数码管显示SP1，再按A/M键，显示“SEL”，小数码管显示“555”,将“555”修改成“485”（进入B菜单密码），按SET键确认，即进入B菜单。（1）输入方式设置：进入B菜单后，大数码管显示“In”，小数码管显示两位数值，定义为输入方式。设定结束，按SET键确认。（2）抗干扰等级设置：大数码管显示“三二一”，小数码管显示数值，定义为仪表的抗干扰功能。例如：设定为0，表示仪表无抗干扰功能；设定为1，表示仪表抗干扰能力最弱，该参数设定值越大，抗干扰能力越强。设定结束，按SET键确认。(详见注1)注1：仪表常见的抗干扰模式为0～10，它不但能够分辨、抑制应用系统中一般的干扰源，且能够使您的测量信号中伴随的低频扰动得以同步（1的同步能力最弱但响应速度最快，10的同步能力最强但响应速度最慢）。若您的应用系统中测量信号始终含有不规则的干扰源（如测量一个波动的液位），请将抗干扰模式设置为11～20，它等效于数字二阶滤波器（11的同步能力最弱但响应速度最快，20的同步能力最强但响应速度最慢）。若您的应用系统中测量信号源的变化较快，每分钟干扰源出现的频率次数有限但干扰源的强度很大，请将抗干扰模式设置为21～99，它能够识别出测量中的有效成份（判定变化中的一阶导数及二阶导数）同时分辨出抗干扰成份并加以屏蔽（99的抗干扰能力最强）。在21～99的模式的基础上+100，则仪表面板上的显示部分不采用抗干扰模式。（3）小数点位数设置：若输入方式设定为10～17或27，则大数码管显示“dIP”，小数码管显示数值，定义为测量值的小数点位数。设定结束，按SET键确认。（4）零点迁移设置：大数码管显示“＿—￣”，小数码管显示数值，定义为仪表输入量程的零点迁移（此功能可用来修正偏差用）。设定结束，按SET键确认。（5）输入量程上下限设置输入量程下限设置：大数码管显示“Ldo”，小数码管显示数值，定义为仪表的输入量程下限显示值。设定结束，按SET键确认。输入量程上限设置：大数码管显示“LuP”，小数码管显示数值，定义为仪表的输入量程上限显示值。设定结束，按SET键确认。（6）报警方式设置：大数码管显示“SP1”，小数码管显示数值，定义为仪表的上限报警控制值。设定结束，按SET键确认。大数码管显示“P1h”，小数码管...
