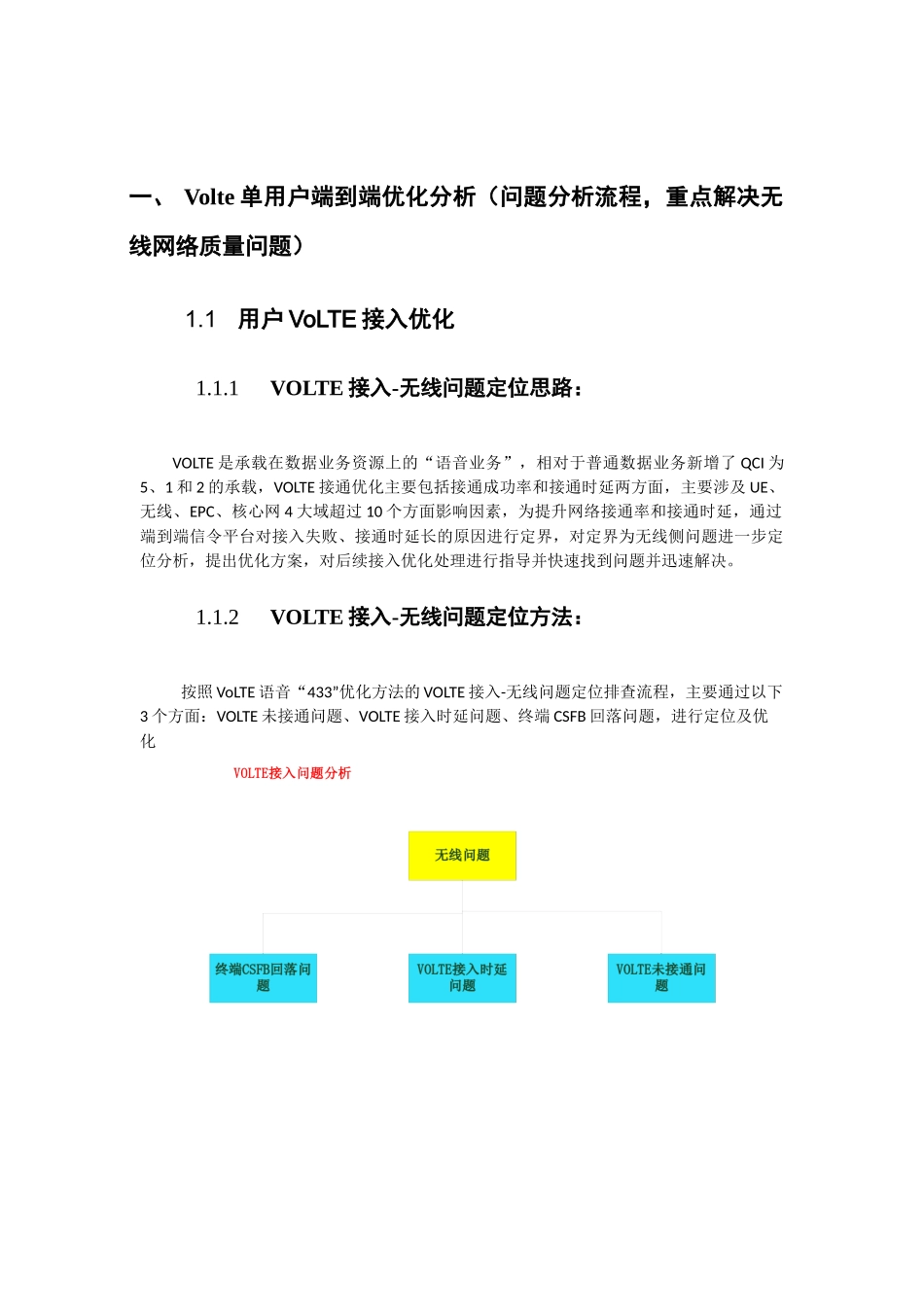

一、Volte单用户端到端优化分析（问题分析流程，重点解决无线网络质量问题）1.1用户VoLTE接入优化1.1.1VOLTE接入-无线问题定位思路：VOLTE是承载在数据业务资源上的“语音业务”，相对于普通数据业务新增了QCI为5、1和2的承载，VOLTE接通优化主要包括接通成功率和接通时延两方面，主要涉及UE、无线、EPC、核心网4大域超过10个方面影响因素，为提升网络接通率和接通时延，通过端到端信令平台对接入失败、接通时延长的原因进行定界，对定界为无线侧问题进一步定位分析，提出优化方案，对后续接入优化处理进行指导并快速找到问题并迅速解决。1.1.2VOLTE接入-无线问题定位方法：按照VoLTE语音“433”优化方法的VOLTE接入-无线问题定位排查流程，主要通过以下3个方面：VOLTE未接通问题、VOLTE接入时延问题、终端CSFB回落问题，进行定位及优化1.1.3终端CSFB回落问题的排查1.1.3.1终端CSFB判定规则在LTE网络中，VOLTE终端在呼叫或被寻呼过程中出现CSFB回落到CS域进行通话，无法正常在VOLTE网络上进行业务，造成用户无法体验VOLTE高清语音通话。集团要求从端到端信令平台提取CSFB占比>5%进行分析定位并解决，务必保证VOLTE用户均能享受VOLTE网络带来的高清业务。1.1.3.2CSFB问题排查步骤对于终端出现CSFB情况，主要通过2方面进行定位分析，终端侧是否开启VOLTE业务或终端是否在IMS域注册、终端在起呼过程中是否存在弱覆盖现象，优化流程如下：1.1.3.3终端是否启用VOLTE业务问题定位：VOLTE用户在LTE网络起呼中，在以下2种情况下会出现CSFB：①VOLTE用户在TAS服务器开户失败；现象：TAS收到invite后发500SERVERINTERNALERROR(Cause:500)，携带Warning:queryadbfailed消息。②VOLTE终端未开通VOLTE业务；③VOLTE用户未在IMS域注册；现象：1、UE向融合HLR/HSS发起Register后未收到网络侧发的200OK表示注册失败。2、UE在完成EPC附着并未向IMS域发起注册。处理方法确认终端版本是否支持VoLTE，VoLTE开关是否打开；对未开户和开户失败用户，联系10086重新开户，也可以发短信先取消VOLTE，在开通即可；排查是否终端问题导致用户注册失败。1.1.3.4LTE网络覆盖问题问题定位：①VOLTE用户在弱覆盖区域起呼，由于空口质量差造成SIP信令丢失，UE发INVITE消息，未收到100Trying，导致TCALL定时器超时后在CS域发起呼叫或寻呼进行CSFB；②VOLTE用户在弱覆盖区域起呼，由于无线链路质量差造成建立RRC重配置消息无法正常交互，致使QCI1建立失败导致CSFB；优化方法：基于路测及MR数据，针对LTE弱覆盖区域精准补盲，减少弱覆盖导致的信令丢失。RF优化，在兼顾其他区域、路段的情况下通过调整天馈方位角、下倾角来消除弱覆盖。查询小区功率配置，对未配置最大功率的小区修改为为最大配置，之后通过天馈调整盖消除弱覆盖并避免越区覆盖。对站间距较大的区域无法通过RF和功率优化解决，需新增LTE站点解决。1.1.4VOLTE接入时延问题的排查1.1.4.1VOLTE时延判定规则从主叫发invite到被叫发出180ring之间产生的时间为VOLTE端到端呼叫时延，由于从主叫到被叫之间跨越的网元、传输较多，各个环节都会产生时延，而每个环节段出现异常时延都将导致整个呼叫时延增大，增加用户接通等待时间。集团要求现阶段VOLTE端到端时延在3500ms左右，而对时延大于5000ms的异常情况将逐个环节段针对性分析定位。1.1.4.2异常时延排查步骤对高时延的呼叫流程在无线侧主要通过终端是否CSFB、MME寻呼机制、站点告警、无线空口、MME寻呼时间间隔等几个环节分析定位，定位流程如下：1.1.4.3终端CSFB、CS域1.1.4.3.1终端是否支持VOLTE问题定位：终端未在TAS服务器开户、终端未注册到IMS网络均导致终端将触发CSFB呼叫，造成呼叫时延增大。优化方法：见CSFB回落问题优化方案。1.1.4.3.2LTE覆盖问题问题定位：①VOLTE用户在弱覆盖区域起呼，由于空口质量差造成SIP信令丢失，UE发INVITE消息，未收到100Trying，导致TCALL定时器超时后在CS域发起呼叫或寻呼进行CSFB；②VOLTE用户在弱覆盖区域起呼，由于无线链路质量差造成建立RRC重配置消息无法正常交互，致使QCI1建立失败导致CSFB；③VOLTE用户在弱覆盖区域起呼，被叫由于...
